QianmuudviklerIndbygget FM-radioantennetil producenter, der har brug for pålidelig FM-modtagelse i kompakte elektroniske produkter. Designet omkring praktiske integrationskrav, kan denne interne antenneløsning hjælpe lydenheder med at opnå stabil radioydelse, samtidig med at den sparer installationsplads og bevarer et rent udvendigt design.
FM-radio er fortsat en vigtig funktion i mange billydsystemer, bærbare radioer, Bluetooth-højttalere, smarte lydprodukter og forbrugerelektronik. Men at tilføje FM-modtagelse til en kompakt enhed kræver mere end blot at tilslutte en antenne til modtageren. Antennedimensioner, ferritmateriale, spolevikling, installationsplacering, kabelføring og omgivende elektroniske komponenter kan alle påvirke modtagekvaliteten. En indbygget FM-radioantenne giver producenterne et kompakt alternativ til traditionelle eksterne antenner. Denne artikel forklarer dets arbejdsprincip, designfordele, applikationsværdi, vigtige indkøbsovervejelser og praktiske integrationsmetoder.
Indholdsfortegnelse
Hvad bør producenter vide om indbyggede FM-antenner?
Hvordan er en indbygget FM-radioantenne designet?
Hvorfor betyder det interne antennedesign noget?
Hvilke produkter kan bruge en indbygget FM-antenne?
Hvilke faktorer påvirker FM-modtagelsens ydeevne?
Hvilke specifikationer skal købere sammenligne?
Hvordan kan ingeniører integrere antennen i et produkt?
Hvad skal du kigge efter hos en FM-antenneleverandør?
Ofte stillede spørgsmål om indbygget FM-radioantenne
Er en indbygget FM-radioantenne det rigtige til dit produkt?
Hvad bør producenter vide om indbyggede FM-antenner?

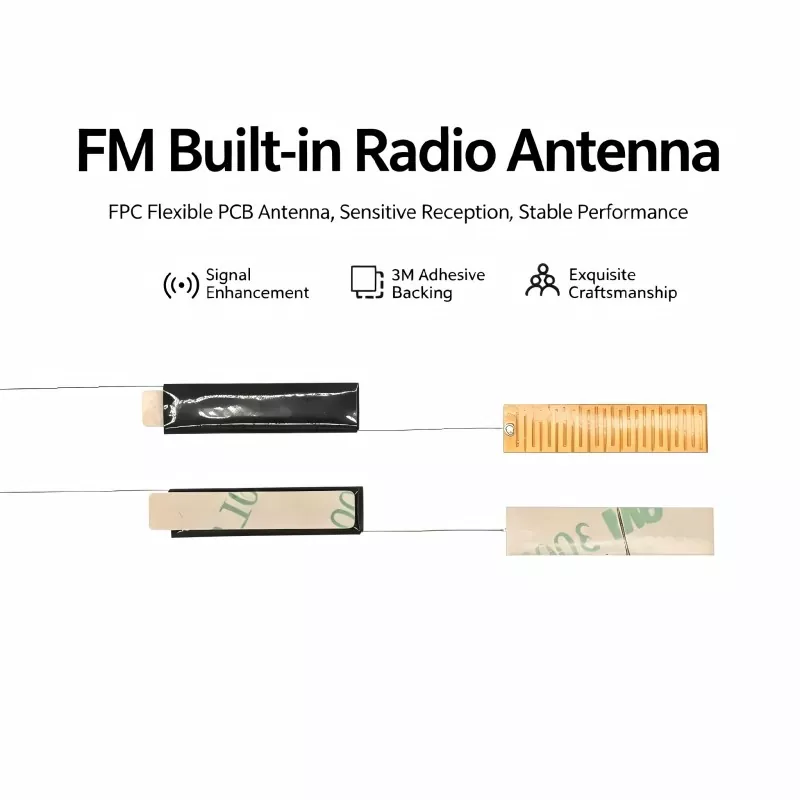

En indbygget FM-antenne er en intern modtagekomponent designet til at opfange FM-udsendelsessignaler uden at kræve en konventionel ekstern teleskopantenne. Den er installeret inde i produkthuset og forbundet til FM-modtagerkredsløbet gennem en ledning, ben eller anden elektrisk grænseflade.
For mange kommercielle produkter tilbyder intern installation en vigtig balance mellem RF-funktionalitet og industrielt design. I stedet for at lade en antenne strække sig uden for kabinettet, kan producenterne placere den modtagende komponent inde i den tilgængelige plads.
En ferritkernekonstruktion bruges almindeligvis til kompakte FM-modtageapplikationer. Ferritmaterialet hjælper med at koncentrere magnetisk flux omkring spolen, mens den viklede leder omdanner den elektromagnetiske energi til et elektrisk signal, der kan behandles af det modtagende kredsløb.
Antennen bliver derfor en del af det samlede RF-system frem for et isoleret tilbehør. Dens ydeevne afhænger både af dens egne elektriske egenskaber og det miljø, den opererer i.
Hvordan er en indbygget FM-radioantenne designet?
Designet af en intern FM-antenne starter normalt med målfrekvensområdet og tilgængelig installationsplads. Ingeniører bestemmer derefter passende ferritdimensioner, viklingsstruktur, ledningsspecifikationer, forbindelsesmetode og mekanisk konfiguration.
Ferritkerne
Ferritkernen er en vigtig del af den magnetiske modtagestruktur. Dens materialeegenskaber og fysiske dimensioner påvirker, hvor effektivt antennen interagerer med det omgivende elektromagnetiske felt.
Præcisionsspole
Kobbertråden er viklet rundt om ferritkernen i henhold til definerede elektriske krav. Viklekonsistens er vigtig, fordi variationer kan påvirke de individuelle antenneenheders elektriske egenskaber.
Forbindelsesstruktur
Afhængigt af værtsenheden kan antennen bruge forskellige kabel-, ben- eller stikkonfigurationer. En passende forbindelsesstruktur forenkler monteringen og reducerer unødvendige ændringer af kundens printkort.
Mekanisk konfiguration
Dimensioner skal overvejes på det tidlige designstadium. En antenne, der fungerer godt elektrisk, kan stadig være uegnet, hvis den ikke kan passe ind i det tilsigtede kabinet eller forstyrrer andre komponenter.
Hvorfor betyder det interne antennedesign noget?
Moderne elektroniske enheder bliver mindre, mens de inkorporerer flere funktioner. Dette skaber et udfordrende miljø for RF-komponenter, fordi værdifuld intern plads deles af batterier, PCB'er, højttalere, processorer, strømkredsløb og mekaniske strukturer.
En korrekt designet intern antenne kan tilbyde flere praktiske fordele:
- Pladsoptimering:Antennen er installeret inde i produktet i stedet for at kræve ekstern monteringsplads.
- Forbedret produktudseende:Der kræves ingen lang teleskopantenne til daglig drift.
- Mekanisk beskyttelse:Intern placering reducerer eksponering for utilsigtet bøjning eller fysisk påvirkning.
- Fleksibel integration:Tilpassede dimensioner kan rumme forskellige kabinetlayouts.
- Konsekvent samling:En defineret intern monteringsposition kan understøtte standardiseret produktion.
- Anvendelsesalsidighed:Det samme grundlæggende antennekoncept kan tilpasses forskellige elektroniske produkter.
Disse fordele er især relevante for producenter, der ønsker at kombinere FM-radio med moderne trådløse og digitale funktioner i et kompakt kabinet.
Hvilke produkter kan bruge en indbygget FM-antenne?
Anvendelsesområdet er bredere end traditionelle enkeltstående radioer. Så længe det elektroniske system inkluderer en FM-modtagefunktion og giver et passende installationsmiljø, kan en intern antenne overvejes.
| Anvendelse | Typisk krav | Intern antenne fordel |
|---|---|---|
| Bilstereo | Stabil FM-modtagelse i en kompakt styreenhed | Skjult montering |
| Bluetooth højttalere | FM-funktion kombineret med trådløs lyd | Pladseffektivt design |
| Bærbare radioer | Kompakt hus og bærbar betjening | Reducerede eksterne komponenter |
| Vækkeure | Integreret FM-radiofunktion | Rent produktudseende |
| Smart lydudstyr | Flere funktioner inde i et kabinet | Fleksibel intern placering |
| Specialiserede modtagere | Applikationsspecifik RF-integration | Tilpasset konfiguration |
Hvilke faktorer påvirker FM-modtagelsens ydeevne?
At vælge en antenne med den korrekte nominelle frekvens er kun det første skridt. Ydeevne i den virkelige verden kan påvirkes af flere yderligere faktorer.
1. Installationssted
Antennen skal placeres, hvor den kan modtage RF-signalet effektivt. Installation af den ved siden af store ledende komponenter eller højstøjskredsløb kan reducere den praktiske ydeevne.
2. PCB Layout
PCB'et kan påvirke antennens elektromagnetiske miljø. Ingeniører bør overveje afstanden mellem antennen og processorerne, skiftende strømforsyninger, højhastighedsgrænseflader og andre potentielle interferenskilder.
3. Indkapslingsmateriale
Plast- og ikke-ledende huse giver generelt et andet RF-miljø end metalkabinetter. Det endelige hus bør derfor indgå i prototypetest.
4. Kabelføring
Antenneledningen skal føres omhyggeligt og holdes væk fra unødvendige kilder til elektrisk støj. Konsekvent kabelføring kan også hjælpe med at opretholde gentagelig produktionsydelse.
5. Modtagerfølsomhed
En antenne kan ikke kompensere for enhver begrænsning i det modtagende kredsløb. Antennekarakteristika og modtagerydeevne bør evalueres sammen under produktudviklingen.
Hvilke specifikationer skal købere sammenligne?
Når de køber en FM-antenne, bør indkøbsteams oprette et teknisk specifikationsark, før de anmoder om tilbud. Dette gør leverandørsammenligning mere meningsfuld og mindsker risikoen for at vælge en komponent udelukkende baseret på prisen.
| Specifikation | Anbefalet evaluering | Indkøbsbetydning |
|---|---|---|
| Frekvensområde | Bekræft kompatibilitet med det påkrævede FM-bånd | Væsentlig |
| Ferrit materiale | Vurder materiale og konsistens | Høj |
| Spolevikling | Kontroller viklingens nøjagtighed og repeterbarhed | Høj |
| Dimensioner | Match det tilgængelige indre rum | Væsentlig |
| Ledningslængde | Bekræft PCB og monteringskrav | Medium |
| Stik | Bekræft elektrisk og mekanisk kompatibilitet | Høj |
| Temperaturområde | Match driftsmiljøet | Middel til Høj |
| Tilpasning | Bestem, om OEM-specifikationer understøttes | Høj |
For volumenproduktion bør købere også overveje prøvegodkendelsesprocedurer, indgående inspektion, produktionskonsistens, emballering, leveringstid og teknisk support.
Hvordan kan ingeniører integrere antennen i et produkt?
En vellykket antenneintegrationsproces bør begynde, før det endelige kabinet fryses. Tidlig koordinering mellem antenneleverandøren, PCB-ingeniøren, maskiningeniøren og produktproducenten kan forhindre dyre redesigns.
- Definer RF-kravet:Etabler mål FM-frekvensområdet og modtagerarkitekturen.
- Reserver installationsplads:Identificer en antenneplacering, før du færdiggør det mekaniske layout.
- Giv tegninger:Del tilgængelige dimensioner og tilslutningskrav med antenneproducenten.
- Udvikle prøver:Evaluer tilpassede antenneprototyper i det påtænkte produkt.
- Test hele samlingen:Mål modtagelsen under realistiske driftsforhold.
- Færdiggør produktionsspecifikationer:Låsedimensioner, viklingsparametre, kabler, stik og inspektionskriterier.
Prototypetest er især vigtigt, fordi antenneydelse målt uden for produktet muligvis ikke repræsenterer ydeevne, efter at antennen er installeret inde i det endelige hus.
Hvad skal du kigge efter hos en FM-antenneleverandør?
En egnet leverandør bør være i stand til at levere mere end en katalogkomponent. For OEM- og ODM-projekter kan teknisk kommunikation og tilpasningsevne være lige så vigtig som den grundlæggende antennespecifikation.
Når du vurderer en producent eller leverandør af en kinesisk antenne, skal du overveje følgende:
- Erfaring med at producere FM og andre RF-antennekomponenter.
- Evne til at tilpasse ferritkernedimensioner og viklingsstrukturer.
- Stabil kontrol af spolevikling og komponentsamling.
- Mulighed for at tilpasse kabler, ben og stik.
- Prøveudvikling før masseproduktion.
- Tydelige tekniske tegninger og produktspecifikationer.
- Kvalitetsinspektionsprocedurer for produktionspartier.
- Responsiv kommunikation under produktudvikling.
Qianmu fokuserer på antenneudvikling og -produktion til forskellige elektroniske applikationer. Dens skræddersyede tilgang giver kunderne mulighed for at diskutere frekvenskrav, installationsdimensioner, tilslutningsmetoder og andre projektspecifikke parametre, før de færdiggør en produktionsløsning.
Ofte stillede spørgsmål om indbygget FM-radioantenne
Kan en indbygget FM-radioantenne erstatte en ekstern teleskopantenne?
Til mange kompakte elektroniske produkter kan en intern antenne bruges i stedet for en traditionel teleskopantenne. Det endelige valg afhænger dog af modtagerens design, produktstruktur, tilgængelig installationsplads og påkrævet modtageydelse.
Hvilket FM-frekvensområde understøttes normalt?
Mange kommercielle FM-radioapplikationer fungerer inden for området 88–108 MHz. Det nøjagtige antennedesign skal matches til det nødvendige frekvensområde og modtagekredsløb.
Kan antennen tilpasses til et lille kabinet?
Ja. Tilpasning kan adressere ferritdimensioner, spolestruktur, ledningslængde, terminalkonfiguration og andre mekaniske krav. Prototypetest anbefales, når installationspladsen er meget begrænset.
Påvirker antenneplacering radiomodtagelse?
Ja. Placering kan have en betydelig effekt. Nærliggende metalkomponenter, strømkredsløb, processorer, PCB-spor, batterier og kabler kan ændre det elektromagnetiske miljø omkring antennen.
Skal en antenne testes inde i det færdige produkt?
Ja. Test af antennen inde i selve kabinettet giver mere realistisk information om den endelige modtageydelse end at teste antennen som en uafhængig komponent.
Hvorfor vælge en tilpasset antenne i stedet for en standardmodel?
En tilpasset model kan designes omkring de specifikke dimensioner, modtagergrænseflade, installationsplacering og mekaniske begrænsninger for produktet. Dette kan gøre integrationen lettere og reducere behovet for strukturelle ændringer.
Er en indbygget FM-radioantenne det rigtige til dit produkt?
For moderne elektroniske produkter, hvor plads, udseende, pålidelighed og RF-funktionalitet skal eksistere side om side, kan en indbygget antenne være et praktisk alternativ til konventionelle eksterne designs. Dets succes afhænger af den komplette konstruktionsproces, inklusive ferritvalg, spolevikling, frekvenskrav, printkortdesign, installationsposition, kabinetstruktur og slutprodukttest.
Qianmu leverer skræddersyede indbyggede FM-radioantenneløsninger til producenter, der udvikler lydudstyr, bilelektronik, bærbare radioer, Bluetooth-højttalere og andre FM-aktiverede enheder. Hvis du har et specifikt frekvensområde, kabinetstørrelse, kabelkrav eller modtagergrænseflade,kontakt osat diskutere dit projekt og udvikle en antennekonfiguration, der passer til dine produktkrav.
