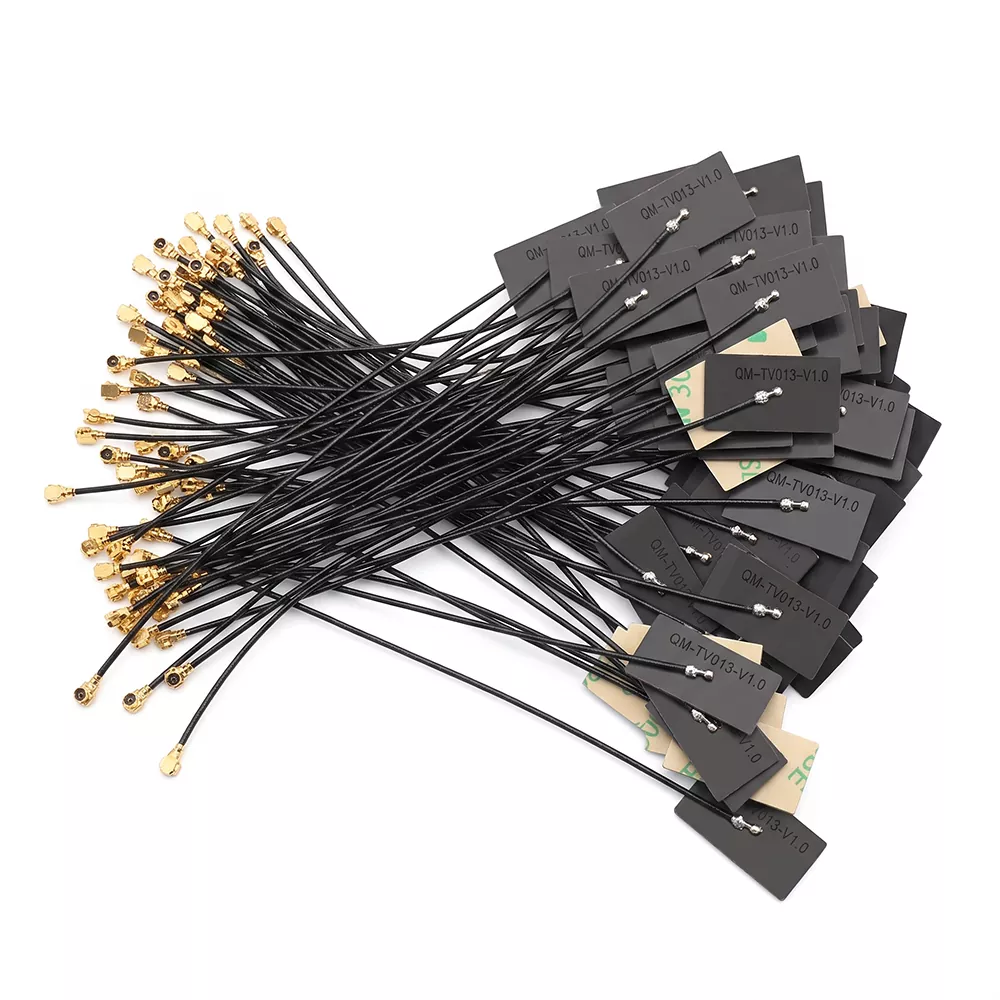

Når smarte fotorammer har brug for pålidelig cloud-synkronisering, hurtige billedopdateringer og stabil trådløs forbindelse, det rigtigeDigital fotoramme WiFi-antennebliver en vigtig hardwarekomponent.Qianmuudvikler dedikerede antenneløsninger til kompakte digitale fotorammer, der hjælper producenter med at håndtere signaldæmpning, intern interferens og begrænset installationsplads gennem applikationsspecifikt RF-design.
En digital fotoramme afhænger af WiFi til funktioner som skysynkronisering, fjernoverførsel af fotos, planlagte indholdsopdateringer og app-baseret enhedsadministration. Imidlertid fungerer antennen inde i et kompakt kabinet, der indeholder skærme, batterier, printkort og andre komponenter, der kan påvirke RF-ydeevnen. En dedikeret antenne kan designes omkring rammens fysiske struktur, betjeningsbånd, stik, kabelføring og installationsposition. Qianmus løsning understøtter 2,4 GHz og 5 GHz applikationer med standardspecifikationer, herunder 50Ω impedans, SWR på ≤1,8, 2-4 dBi forstærkning og FPC, PCB SMT eller eksterne klæbestavskonfigurationer. Tilpassede dimensioner, stik, kabellængder og RF-parametre er også tilgængelige til forskellige enhedsdesigns.
Indholdsfortegnelse
- Hvorfor har en digital fotoramme brug for en dedikeret WiFi-antenne?
- Hvordan fungerer antennen inde i en smart fotoramme?
- Hvilke specifikationer skal købere vurdere?
- Hvor kan disse antenner bruges?
- Hvordan skal en WiFi-antenne installeres?
- Hvordan skal producenter vælge den rigtige antenne?
- Hvorfor overveje Qianmu til skræddersyet antenneproduktion?
- Ofte stillede spørgsmål
Hvorfor har en digital fotoramme brug for en dedikeret WiFi-antenne?
En smart digital fotoramme er mere end en skærm. Mange moderne modeller opretter forbindelse til routere, mobilapplikationer, cloud-platforme eller indholdsstyringssystemer, så brugere kan eksternt uploade billeder og administrere vist indhold. Dette gør trådløs kommunikation til en vigtig del af den samlede produktoplevelse.
Vanskeligheden er, at en fotoramme normalt har begrænset intern plads. Skærm, batteri, bundkort, højttaler, metalkomponenter og anden elektronik kan påvirke antennens ydeevne. En universalantenne kan fungere under laboratorieforhold, men opføre sig anderledes efter at være blevet integreret i det færdige kabinet.
En dedikeret antenne er derfor designet omkring det aktuelle applikationsmiljø. Qianmus produktinformation indikerer, at dens løsning er optimeret til kompakte 7-tommer til 15,6-tommer fotorammer og til potentiel interferens forårsaget af skærme, batterier og bundkort.
- Understøtter stabil cloud-forbindelse og fjernbilledtransmission.
- Designet til kompakte interne installationsrum.
- Tilgængelig til 2,4 GHz og 5 GHz trådløse applikationer.
- Kan konfigureres med forskellige stik og kabellængder.
- Understøtter FPC, PCB SMT og eksterne antennestrukturer med klæbende stang.
Hvordan fungerer antennen inde i en smart fotoramme?
Antennen udfører tovejskonvertering mellem elektriske signaler og elektromagnetiske bølger. Under transmissionen sender fotorammens WiFi-modul et elektrisk RF-signal til antennen. Antennen udsender signalet gennem det omgivende rum mod en trådløs router eller adgangspunkt.
Under modtagelse opfanges trådløse signaler fra routeren af antennen og konverteres tilbage til elektriske signaler til behandling af WiFi-modulet. Denne tovejskommunikation muliggør funktioner som:
- Fjernoverførsel af billede.
- Cloud-baseret fotosynkronisering.
- Mobilapp-indholdsopdateringer.
- Planlagt visningsstyring.
- Netværksbaseret enhedskontrol.
For produktingeniører kan antenneydelsen ikke evalueres uafhængigt af kabinettet. Installationsplacering, frihøjde, kabelføring, omgivende materialer og elektroniske komponenter i nærheden kan alle påvirke den praktiske RF-ydeevne.
Hvilke specifikationer skal købere vurdere?
At vælge en antenne udelukkende efter udseende eller stiktype kan skabe problemer under prototypetest eller masseproduktion. RF-ingeniører og indkøbsteam bør gennemgå frekvensområdet, impedans, SWR, forstærkning, antennestruktur, kabelspecifikation, stik og miljøkrav, før de bekræfter en model.
| Parameter | Standard Specifikation | Tilpasningsmuligheder |
|---|---|---|
| Driftsfrekvens | 2400–2500 MHz / 5150–5850 MHz | Enkelt 2,4 GHz-bånd eller andre krav |
| Impedans | 50Ω | Standard RF-matchende konfiguration |
| SWR | ≤1,8 | Højpræcisionsversion tilgængelig på ≤1,5 |
| Antenneforstærkning | 2-4 dBi | Forstærkningen kan justeres i henhold til applikationen |
| Polarisering | Omnidirektionel lineær polarisering | Anvendelsesspecifikt RF-design |
| Interface | IPEX4 / MHF1 / RP-SMA | Brugerdefinerede RF-stikløsninger |
| Antenne type | FPC / PCB SMT / Ekstern limstang | Skræddersyet struktur |
| Koaksial kabel | RF1.13 / RF1.37 | Brugerdefineret længde og tykkelse |
| Miljøoverholdelse | RoHS / REACH | Understøttelse af CE- og FCC-certificeringskrav |
| Driftstemperatur | -30°C til +70°C | Opgraderinger i industriel kvalitet er tilgængelige |
Disse parametre bør altid overvejes sammen med det endelige kabinet og det trådløse modul. En højere nominel forstærkning betyder ikke automatisk bedre ydeevne i hvert produkt, fordi antenneeffektivitet og matchning i høj grad afhænger af den omgivende struktur.
Hvor kan disse antenner bruges?
En dedikeret antenne kan understøtte forskellige kategorier af smarte fotorammeprodukter. Det almindelige krav er pålidelig trådløs kommunikation i et kompakt elektronisk kabinet.
- Smart-fotorammer til hjemmet:Velegnet til 7-tommer, 8-tommer, 10,1-tommer, 12-tommer og 15,6-tommer produkter.
- Touchscreen-skyrammer:Understøtter produkter, der modtager billeder via mobilapps og cloud-platforme.
- Kommercielle displayrammer:Gælder for hoteludstillinger, gæstehusinformationsskærme, reklamerammer i lobbyen og firmaudstillingsprodukter.
- Bærbare gaveprodukter:Nyttigt til batteridrevne trådløse fotorammer designet til forbruger- og grænseoverskridende e-handelsmarkeder.
- Indbygget elektronik:Kan integreres med bundkortløsninger baseret på platforme som Rockchip, Allwinner og ESP32.
For ikke-standardprodukter kan antenneudvikling baseres på strukturelle tegninger, installationsplads, grænsefladekrav og det trådløse modul, der bruges af den færdige enhed.
Hvordan skal en WiFi-antenne installeres?
Korrekt installation er afgørende, fordi selv en teknisk egnet antenne kan opleve forringelse af ydeevnen, hvis den er placeret forkert inde i kabinettet.
Trin 1: Forbered installationsområdet
Sluk for fotorammen, og fjern bagdækslet. Rengør det tilsigtede installationsområde, og sørg for, at der er tilstrækkelig plads til antennehuset og koaksialkablet. Undgå steder, hvor metalstrukturer kan blokere RF-vejen.
Trin 2: Placer antennen
For en FPC-antenne skal du placere den selvklæbende antenne fladt mod en passende indvendig overflade. Undgå direkte interferens fra skærmen, batteriet, bundkortkomponenter og andre potentielle RF-forhindringer. Eksterne antenner med selvklæbende stang skal placeres sikkert på deres udpegede monteringspunkt.
Trin 3: Tilslut og test
Tilslut antennen til WiFi-modulet ved hjælp af det korrekte RF-stik. Hold koaksialkablet organiseret og undgå unødvendige skarpe bøjninger, kompression eller sammenfiltring. Efter genmontering af kabinettet, test netværksforbindelse, fjernbilledtransmission og langvarig drift.
Til masseproduktion bør producenter følge en standardiseret installationstegning. Ensartet antennepositionering hjælper med at reducere variation mellem produktionsenheder.
Hvordan skal producenter vælge den rigtige antenne?
Produktteams bør vurdere antennevalg som en del af det komplette trådløse system i stedet for at behandle det som en isoleret komponent. Følgende tjekliste kan hjælpe med at reducere prototype- og produktionsrisici.
- Bekræft det trådløse bånd.Bestem, om enheden kræver 2,4 GHz, 5 GHz eller dual-band-drift.
- Kontroller den tilgængelige installationsplads.Mål antenneområdet og overvej placeringen af skærmen, batteriet, printkortet og kabinettet.
- Match RF-stikket.Kontroller, om modulet kræver IPEX4, MHF1, RP-SMA eller et andet interface.
- Definer kabelkrav.Kabellængde og routing bør bestemmes, før antennen færdiggøres.
- Evaluer RF ydeevne i det færdige produkt.Prototypetest skal udføres, efter at antennen er installeret i selve kabinettet.
- Anmod om prøver før bulkproduktion.Prøvevalidering hjælper med at bekræfte kompatibilitet og reducerer risikoen for store signalproblemer.
- Overvej tilpasningsmuligheder.En producent, der er i stand til at justere dimensioner, forstærkning, stik og kabelspecifikationer, kan bedre understøtte ikke-standard produktdesign.
For indkøbsteams kan direkte kommunikation med antenneproducenten også forenkle teknisk afklaring, prøveafprøvning, produktionskoordinering og efterfølgende designændringer.
Hvorfor overveje Qianmu til skræddersyet antenneproduktion?
Qianmu Communication fokuserer på forskning, udvikling og produktion af kommunikationsantenner, herunder FPC-antenner, PCB-antenner, WiFi-antenner, Bluetooth-antenner, 5G-antenner, GPS-antenner og tilpassede RF-løsninger.
Til digitale fotorammeapplikationer leverer Qianmu dedikerede designs frem for kun at stole på generiske antennekonfigurationer. Dens produktionskapacitet understøtter tilpasning baseret på produktdimensioner, kommunikationsmoduler, driftsfrekvens, installationsposition, konnektorkrav og kabelspecifikationer.
Producentens offentliggjorte produktspecifikationer inkluderer RoHS- og REACH-overholdelse, mens CE- og FCC-certificeringsassistance kan ydes i henhold til projektkrav. For OEM- og ODM-projekter kan købere også evaluere prøver, før de går over til volumenproduktion.
For yderligere information om Qianmus antennefunktioner, udforskQianmu antenne fremstillingsløsningereller gennemgå de dedikeredeDigital fotoramme WiFi-antenne produktside.
Ofte stillede spørgsmål
Kan antennens dimensioner og stik tilpasses?
Ja. Qianmu understøtter tilpasning af antennedimensioner, kabellængde, forstærkningsparametre og stiktyper i henhold til enhedsstrukturen, installationspladsen og WiFi-modulgrænsefladen.
Understøtter antennen både 2,4 GHz og 5 GHz WiFi?
Standardspecifikationen understøtter 2400–2500 MHz og 5150–5850 MHz. Specifikke båndkonfigurationer kan diskuteres i henhold til det trådløse modul og applikationskravene.
Hvilke antennestrukturer er tilgængelige til digitale fotorammer?
Tilgængelige strukturer omfatter fleksible FPC-antenner, PCB SMT-antenner og eksterne antenner med selvklæbende stang. Den passende struktur afhænger af kabinettet, tilgængelig plads, installationsmetode og RF-design.
Hvad skal testes, før du afgiver en masseordre?
Producenter bør teste antennen i det færdige produktskab og evaluere trådløs stabilitet, fjernbilledtransmission, forbindelsespålidelighed og ydeevne under realistiske driftsforhold. Dette hjælper med at identificere integrationsproblemer før masseproduktion.
Kan antennen bruges til kommercielle digitale displayprodukter?
Ja. Applikationssortimentet omfatter kommercielle smarte displayrammer, hotel- og gæstehusudstillinger, reklamerammer i lobbyen, virksomhedsdisplayprodukter og andre forbundne digitale fotorammeapplikationer.
Konklusion
En pålidelig trådløs forbindelse er afgørende for moderne smarte fotorammer, der er afhængige af skysynkronisering og fjernstyring af indhold. Valg af en antenne baseret på frekvens, RF-tilpasning, installationsplads, stik, kabelføring og faktisk kabinetydelse kan hjælpe producenterne med at opbygge et mere ensartet trådløst system. Hvis du udvikler en ny fotoramme, udskifter en eksisterende antenne eller planlægger OEM/ODM-produktion,kontakt osfor at diskutere dine antennedimensioner, frekvenskrav, konnektorkonfiguration, prøver og tilpassede produktionsbehov med Qianmus ingeniørteam.
