For moderne retshåndhævelses- og feltoptagelsesudstyr er pålidelig positionering mere end en bekvemmelighed – det kan direkte påvirke bevissporbarhed og driftssikkerhed.QianmuudviklerBody Cam GPS-antennesom en industriel GNSS-keramisk antenne til kropsbårne kameraer, bevisindsamlingsterminaler, patruljeudstyr og andre krævende mobile enheder. Dens GPS-, BeiDou-, GLONASS- og Galileo-kompatibilitet, RHCP-design og robuste keramiske struktur er designet til at opretholde stabil satellitmodtagelse i udfordrende miljøer.
En GPS-antenne inde i et kropsbåret kamera skal arbejde omkring menneskelig kropsobstruktion, kompakte enhedsstrukturer, metalafskærmning, cellulære RF-moduler, batterier og skiftende udendørsforhold. En passende GNSS-antenne kræver derfor mere end almindelig satellitmodtagelse. Denne artikel forklarer, hvordan keramisk antennekonstruktion, cirkulær polarisering, RF-interferenskontrol, materialer med bred temperatur og korrekt installation bidrager til stabil positionering. Den sammenligner også keramiske og fleksible FPC-antenneteknologier og skitserer vigtige valg og installationsovervejelser for producenter af professionelle kropskameraer.
Indholdsfortegnelse
- Hvad er en Body Cam GPS-antenne?
- Hvorfor betyder GPS-ydeevne noget i kropsbårne kameraer?
- Hvilke præstationsfaktorer bør købere vurdere?
- Keramisk GPS-antenne vs. FPC-antenne
- Nøgle tekniske specifikationer
- Hvordan skal en GPS-antenne installeres?
- Typiske applikationer
- FAQ
- Konklusion

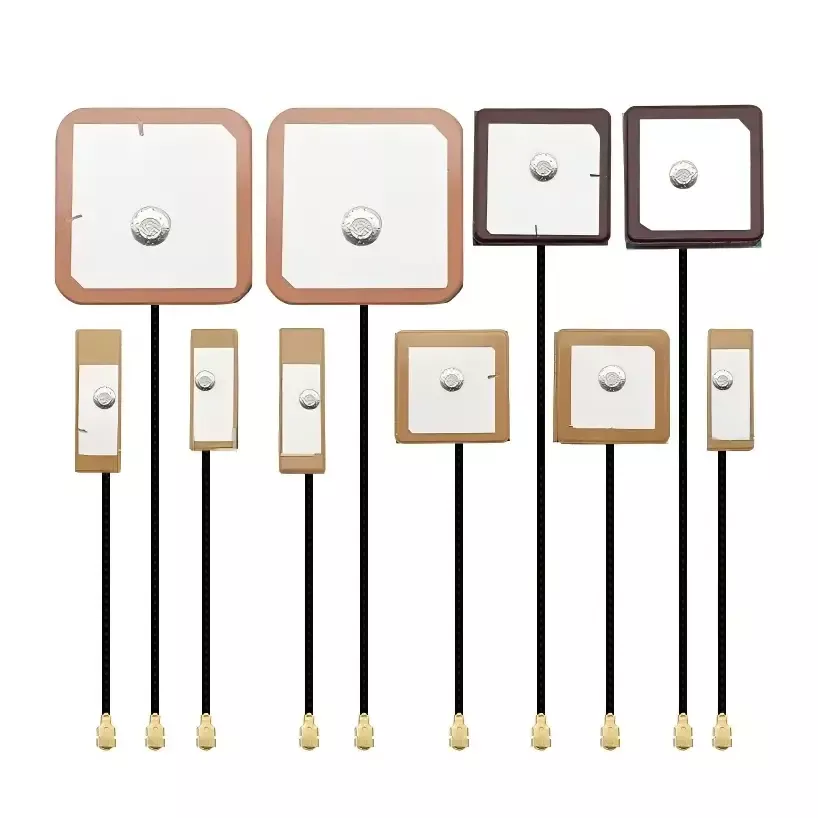

Hvad er en Body Cam GPS-antenne?
En Body Cam GPS-antenne er en specialiseret GNSS-modtagekomponent designet til at optage satellitnavigationssignaler til kropsbårne kameraer og bærbare bevisoptagelsesterminaler. I modsætning til en GPS-antenne til generelle formål, skal den fungere i et kompakt kabinet, mens den håndterer kropsobstruktion, elektronisk interferens, bevægelse og skiftende udendørsmiljøer.
Qianmus løsning bruger en høj-dielektrisk keramisk patch-struktur og højre cirkulær polarisation (RHCP). Designet understøtter GPS L1 ved 1575,42 MHz og BeiDou B1 ved 1561 MHz, mens kompatibilitet med større satellitnavigationssystemer kan understøtte professionelle positioneringsapplikationer på både indenlandske og internationale markeder.
Antennen modtager satellitsignaler og sender det optimerede RF-signal til positioneringschipsættet. Enheden kan derefter beregne oplysninger om placering, hastighed, tid og højde og knytte placeringsdata til optaget lyd og video. Dette skaber en praktisk forbindelse mellem optaget indhold og det sted, hvor en hændelse fandt sted.
Hvorfor betyder GPS-ydeevne noget i kropsbårne kameraer?
Kropsbårne kameraer bruges ofte, mens personale går, løber, drejer, går ind i bygninger eller betjener køretøjer. Disse bevægelser skaber et vanskeligere RF-miljø end en stationær GPS-modtager typisk oplever.
Stabil positionering kan give flere praktiske fordele:
- Sporbarhed for beviser:Placeringsoplysninger kan knyttes til optagede optagelser og operationelle hændelser.
- Kontinuerlige baneregistreringer:Pålidelig satellitmodtagelse hjælper med at reducere huller i bevægelsessporing.
- Operationel bevidsthed:Felthold kan få mere pålidelige placeringsoplysninger under mobile operationer.
- Reduceret positioneringsafdrift:Bedre antenneydelse kan hjælpe med at begrænse ustabile placeringsaflæsninger forårsaget af svage eller reflekterede signaler.
- Global implementering:Multisystem GNSS-kompatibilitet er nyttig for udstyr beregnet til forskellige geografiske markeder.
For producenter bør antennevalg derfor overvejes i de tidlige stadier af kropskameradesign i stedet for at blive behandlet som en endelig komponentvalgsopgave.
Hvilke præstationsfaktorer bør købere vurdere?
1. Satellitsystemkompatibilitet
Professionelle kropskameraer kan anvendes på tværs af forskellige lande og driftsmiljøer. Understøttelse af GPS og BeiDou, samtidig med at der er plads til GLONASS og Galileo, kan give større fleksibilitet ved design af udstyr til indenlandske og oversøiske markeder.
2. Cirkulær polarisering
GNSS-satellitsignaler har cirkulære polariseringskarakteristika. En RHCP-antenne er designet til at matche denne signalegenskab og kan hjælpe med at reducere virkningen af visse reflekterede og forkert polariserede signaler. Dette bliver især nyttigt omkring bygninger, køretøjer, metalkonstruktioner og andre reflekterende overflader.
3. Modstand mod RF-interferens
Et moderne kropskamera kan indeholde 4G/5G kommunikationsmoduler, Wi-Fi, processorer, batterier og andre elektroniske kredsløb. Disse komponenter kan skabe et elektrisk komplekst miljø. Antennetilpasning og passende fysisk adskillelse kan hjælpe med at reducere uønsket RF-kobling og forbedre positioneringsstabiliteten.
4. Miljømæssig pålidelighed
Professionelt udstyr kan blive udsat for sommervarme, vinterkulde, vibrationer, stød, fugt og langvarig udendørsdrift. Qianmus industrielle keramiske design er specificeret til et driftstemperaturområde på -40°C til +75°C, hvilket understøtter applikationer, hvor komponenter af forbrugerkvalitet muligvis ikke giver tilstrækkelig miljømargin.
5. Mekanisk holdbarhed
Kropsbåret udstyr oplever gentagne bevægelser og fysisk håndtering. En stiv keramisk antennestruktur kan give bedre dimensionsstabilitet end en fleksibel struktur i applikationer, hvor mekanisk holdbarhed er en prioritet.
Keramisk GPS-antenne vs. FPC-antenne
Både keramiske og FPC-antenneteknologier kan være nyttige, men deres egenskaber er forskellige. Det korrekte valg afhænger af produktstrukturen, tilgængelig plads, miljøforhold, påkrævet positioneringsydelse og målanvendelse.
| Sammenligningsfaktor | Qianmu keramisk antenne | Standard FPC GPS-antenne |
|---|---|---|
| Kernemateriale | Industriel højtemperatur sintret keramik | Fleksibel PI film |
| Signalmodtagelse | Designet til stærk satellitsignalopsamling | Velegnet til kompakte generelle applikationer |
| Polarisering | RHCP | Afhænger af antennedesign |
| Driftstemperatur | -40°C til +75°C | Afhænger af specifik model |
| Mekanisk struktur | Stiv keramisk konstruktion | Fleksibel filmkonstruktion |
| Interferenskontrol | Designet til krævende RF-miljøer | Mere afhængig af systemlayout og installation |
| Typisk anvendelse | Professionelle kropskameraer og industrielle terminaler | Kompakt forbruger- og bærbar elektronik |
For producenter, der udvikler professionelle bevisoptagelsesenheder, kan en keramisk GNSS-antenne tilbyde en nyttig kombination af RF-ydeevne, miljøresistens og strukturel stabilitet.
Nøgle tekniske specifikationer
Når man vurderer en GPS-antenne til et kropskamera, bør ingeniører gennemgå den komplette RF- og mekaniske specifikation i stedet for kun at fokusere på nominel frekvenskompatibilitet.
| Parameter | Qianmu specifikation |
|---|---|
| Produkttype | GNSS keramisk overflademonteringsantenne |
| Driftsbånd | GPS L1: 1575,42 MHz; BeiDou B1: 1561 MHz |
| Polarisering | Højrehånds cirkulær polarisering (RHCP) |
| Karakteristisk impedans | 50Ω |
| VSWR | ≤1,8 |
| Peak Gain | 3,0–3,8 dBi |
| Driftstemperatur | -40°C til +75°C |
| Opbevaringstemperatur | -45°C til +80°C |
| Installation | SMT-placering, gennemgående lodning eller tilpassede stik |
Disse specifikationer giver et nyttigt udgangspunkt for RF-ingeniører. Den endelige antenneydelse skal dog altid verificeres efter integration i det komplette kamerakabinet, fordi husmaterialer, batteriplacering, PCB-layout, kabelføring og trådløse moduler i nærheden kan påvirke den faktiske RF-ydeevne betydeligt.
Hvordan skal en GPS-antenne installeres?
Selv en højtydende antenne kan underperforme, hvis den er installeret forkert. Korrekt mekanisk og RF-integration er derfor afgørende.
Vælg en passende installationsposition
Det keramiske strålingsområde bør ikke dækkes direkte af metalhuse, batterier eller metalbeslag. Et ikke-metallisk område mod den øvre del af kropskameraet er generelt at foretrække. Qianmu anbefaler at opretholde mindst 15 mm adskillelse fra 4G/5G- og Wi-Fi-antenner, hvor produktstrukturen tillader det.
Følg korrekte loddeprocedurer
For antenner af stifttype skal loddesamlinger være komplette og sikre. For SMT-produkter skal antennen justeres korrekt og monteres i henhold til den anbefalede PCB-proces. For stort mekanisk tryk bør undgås, fordi keramiske komponenter kan blive beskadiget ved forkert håndtering.
Styrekabel og strømledningsføring
Antennekabler skal føres omhyggeligt for at reducere unødvendig kobling med elledninger og højstrømskredsløb. Hvor det er relevant, kan isoleringsmaterialer også bruges til at isolere antennen fra stærke elektriske interferenskilder.
Test den komplette enhed
Test af laboratoriekomponenter er vigtigt, men det bør ikke erstatte komplet maskinverifikation. Efter montering bør producenterne evaluere koldstart og varmstart satellitindsamling, positioneringsnøjagtighed, satellitantal og banekontinuitet under realistiske udendørsforhold.
Hvilke applikationer kan bruge en Body Cam GPS-antenne?
En professionel GNSS-antenne kan understøtte en bred vifte af mobilt optage- og positioneringsudstyr, herunder:
- 4G/5G retshåndhævende kropskameraer
- Optagelsesterminaler fra politi og trafikhåndhævelse
- Byforvaltning og vejforvaltning kropskameraer
- Brandvæsenets audiovisuelle bevisudstyr
- Eksplosionssikre og egensikre optageterminaler
- Udstyr til minedrift og petrokemisk inspektion
- Strøminspektion og jernbanepatruljeanordninger
- Udendørs inspektions- og feltbetjeningsterminaler
- Eksportorienterede multi-band kropsbårne kameraer
Kombinationen af GNSS-modtagelse, kompakt integration og miljømæssig holdbarhed gør denne antenneteknologi særlig relevant for professionelt udstyr, der skal fungere kontinuerligt uden for kontrollerede indendørsmiljøer.
FAQ
1. Hvilke satellitsystemer understøtter Body Cam GPS-antennen?
Antennen er designet omkring GPS L1 og BeiDou B1 frekvenser og understøtter multi-system GNSS applikationer, der involverer GPS, BeiDou, GLONASS og Galileo.
2. Hvorfor er RHCP vigtigt for GNSS-modtagelse?
RHCP, eller højrehånds cirkulær polarisation, matcher polarisationsegenskaberne for almindelige GNSS-satellitsignaler. Det kan hjælpe med at forbedre modtagelsens konsistens og reducere virkningen af nogle reflekterede eller forkert polariserede signaler.
3. Kan antennen arbejde i ekstreme temperaturer?
Det specificerede driftstemperaturområde er -40°C til +75°C, hvilket gør antennen velegnet til mange krævende udendørs og industrielle applikationer.
4. Kan antennen tilpasses til et nyt kropskameradesign?
Ja. Som en original producent kan Qianmu understøtte tilpasset antenneudvikling i henhold til enhedsstruktur, driftsfrekvens, installationskrav, konnektorkonfiguration og RF-ydelsesmål.
5. Hvor meget afstand skal der opretholdes fra 4G/5G- og Wi-Fi-antenner?
Der anbefales en minimumsadskillelse på 15 mm, hvor produktstrukturen tillader det. Den endelige afstand bør bekræftes gennem RF-test, fordi kabinetsgeometri og intern elektronik kan ændre den optimale antenneposition.
6. Er udendørs test nødvendig efter antenneinstallation?
Ja. Udendørs test af komplet enhed anbefales kraftigt. Ingeniører bør verificere satellitindsamling, positioneringsnøjagtighed, kold- og varmstart og banekontinuitet, efter at antennen er blevet integreret i det endelige kabinet.
Konklusion
En pålidelig GNSS-antenne er en kritisk komponent i et professionelt kropsbåret kamera, fordi positioneringsydelsen påvirker placeringsnøjagtighed, bevissporbarhed og driftssikkerhed. Keramisk konstruktion, RHCP-polarisering, multisystem GNSS-kompatibilitet, interferenskontrol og ydeevne ved bred temperatur kan give et stærkere grundlag for krævende kropskameraapplikationer.
Qianmu kombinerer antenne R&D, fremstilling, RF-testning og tilpasset produktion for at understøtte kropskameraproducenter og systemintegratorer. For projekter, der kræver tilpassede frekvensbånd, dimensioner, stik, installationsstrukturer eller RF-optimering, udforsk Body Cam GPS-antenneløsningen ogkontakt ostil teknisk rådgivning, prøver og tilpasset antenneudvikling.
