Hvordan kan en indbygget FM-radioantenne forbedre signalmodtagelsen i kompakte elektroniske enheder

QianmuudviklerIndbygget FM-radioantennetil kompakte FM-aktiverede produkter, der kræver pålidelig modtagelse uden at tilføje en synlig ekstern antenne. Denne kompakte RF-komponent er designet til 88-108 MHz FM-udsendelsesbåndet og kombinerer en ferritkerne, præcisionsviklet kobberspole og fleksible tilslutningsmuligheder til billydsystemer, Bluetooth-højttalere, bærbare radioer, smart home-udstyr og andre elektroniske enheder.

En indbygget FM-antenne er mere end en pladsbesparende erstatning for en teleskopantenne. Dens magnetiske induktionsstruktur med ferritkerne, præcisionsspolevikling, kompakte formfaktor og tilpassede forbindelsesdesign gør det muligt for producenterne at integrere FM-modtagelse i produkter, hvor installationsplads og udseende er vigtige. Denne vejledning forklarer, hvordan en indbygget FM-radioantenne fungerer, dens tekniske karakteristika, passende applikationer, installationsovervejelser og de nøglefaktorer, som købere bør vurdere, når de køber en antenne til OEM- eller ODM-projekter.

Indholdsfortegnelse

• Hvad er en indbygget FM-radioantenne?
• Hvordan fungerer en indbygget FM-radioantenne?
• Hvad er nøglefunktionerne?
• Hvor kan det bruges?
• Hvad er de tekniske specifikationer?
• Hvordan skal antennen installeres?
• Hvordan skal købere vælge den rigtige antenne?
• Hvordan kan det sammenlignes med andre FM-antenner?
• Ofte stillede spørgsmål
• Hvorfor overveje en tilpasset FM-antenne?

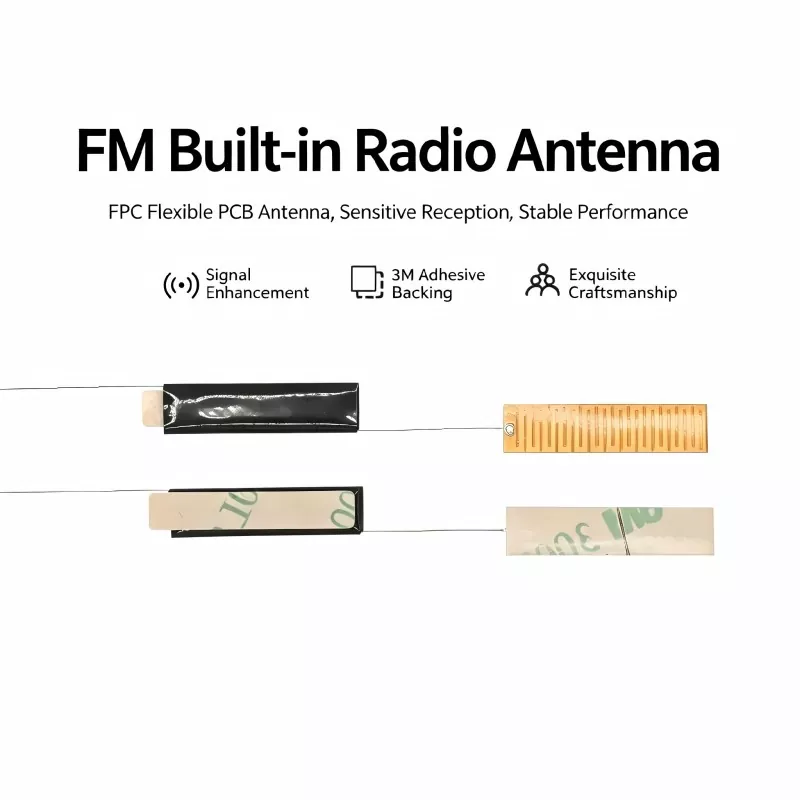

Hvad er en indbygget FM-radioantenne?

En indbygget FM-radioantenne er en intern passiv RF-modtagekomponent designet til at modtage FM-udsendelsessignaler, mens den forbliver inde i den elektroniske enhed. I modsætning til en konventionel teleskopantenne, der strækker sig uden for kabinettet, kan en intern antenne skjules i produktstrukturen, hvilket hjælper producenterne med at bevare et rent udseende, samtidig med at den begrænsede indre plads udnyttes effektivt.

Et typisk ferritkernedesign består af en ferritkerne med høj permeabilitet, præcisionsviklet emaljeret kobbertråd, isoleringsbeskyttelse og tilslutningsklemmer eller ledningstråde. Ferritmaterialet koncentrerer magnetfeltet omkring spolen, mens viklingsstrukturen er konstrueret til at understøtte modtagelse på tværs af det tilsigtede FM-frekvensområde.

For producenter, der udvikler kompakt forbrugerelektronik, kan denne struktur forenkle produktintegration. Antennen kan placeres i overensstemmelse med printkortets layout og kabinetdesign i stedet for at kræve en dedikeret ekstern antenneåbning.

For mere produktspecifik information kan købere gennemgå produktsiden med indbygget FM-radioantenne.

Hvordan fungerer en indbygget FM-radioantenne?

Driftsprincippet er primært baseret på elektromagnetisk induktion og resonans. Når et FM-udsendelsessignal når antennen, hjælper ferritkernen med at koncentrere det højfrekvente magnetfelt omkring spolen. Den præcisionsviklede leder omdanner derefter den elektromagnetiske energi til et elektrisk RF-signal, der kan behandles af det modtagende kredsløb.

1. Magnetisk feltkoncentration

Ferritkernen med høj permeabilitet koncentrerer højfrekvente magnetiske felter omkring viklingen. Denne struktur er især nyttig, når producenter har brug for en antenne, der kan passe ind i et kompakt internt rum og samtidig opretholde pålidelig FM-modtagelse.

2. Elektromagnetisk konvertering

Kobberspolen, der omgiver ferritkernen, reagerer på det skiftende magnetfelt og genererer et elektrisk signal. Dette signal overføres derefter gennem antenneforbindelsen til FM-modtagerkredsløbet.

3. Frekvensresonans

Spoleviklingsparametre, herunder antallet af vindinger og viklingsarrangement, påvirker antennens frekvenskarakteristika. Korrekt tuning hjælper antennen med at fungere inden for det tilsigtede FM-bånd og understøtter stabil modtagelse.

4. Signaltransmission

Efter konvertering går det modtagne RF-signal gennem antenneledningen eller forbindelsesbenene til FM-modtagerkredsløbet, hvor det forstærkes, afkodes og konverteres til lydoutput.

Hvad er nøglefunktionerne?

Når de vælger en intern FM-antenne til et kommercielt produkt, overvejer ingeniører typisk modtageydeevne, fysiske dimensioner, interferensmodstand, driftstemperatur og integrationsfleksibilitet. Følgende egenskaber gør et ferrit-kerne indbygget design velegnet til mange kompakte enheder.

• 88–108 MHz driftsområde:Designet omkring det almindeligt anvendte FM-udsendelsesfrekvensområde.
• Kompakt intern struktur:Giver producenterne mulighed for at integrere FM-modtagelse uden en udragende ekstern antenne.
• Præcisionsspolevikling:Understøtter ensartede elektriske egenskaber og frekvensydelse.
• Ferritkernekonstruktion:Koncentrerer magnetfelter og understøtter effektiv signalmodtagelse.
• Interferensbevidst design:Isolering og strukturelle overvejelser kan hjælpe med at reducere uønsket elektromagnetisk interferens.
• Fleksibel tilpasning:Kernedimensioner, viklingsparametre, kabellængde, ben og stik kan tilpasses til produktkrav.
• Bred driftstemperatur:Det refererede Qianmu-design specificerer drift fra -20°C til +85°C.

Hvor kan det bruges?

Den kompakte struktur af en intern FM-antenne gør den velegnet til produkter, hvor ekstern antenneeksponering er uønsket eller upraktisk. Anvendelser kan variere fra forbrugerelektronik til bil- og industriudstyr.

Hvad er de tekniske specifikationer?

Tekniske specifikationer bør altid matches til modtagerkredsløbet, kabinettet, installationspositionen og målmarkedet. Følgende specifikationer repræsenterer den refererede Qianmu-produktkonfiguration og kan tjene som udgangspunkt for teknisk evaluering.

Den faktiske ydeevne kan variere afhængigt af modtagerens IC, PCB-layout, kabinetmateriale, omgivende elektromagnetiske miljø, lokal signalstyrke og antenneinstallationsposition. Derfor er prototypetest fortsat vigtigt før masseproduktion.

Hvordan skal antennen installeres?

Korrekt placering er afgørende for at opnå ensartet FM-modtagelse. Selv en veldesignet antenne kan opleve reduceret ydeevne, hvis den er placeret tæt på stærke interferenskilder eller uegnede materialer.

Trin 1: Vælg installationspositionen

Placer antennen i et relativt åbent indre område og, hvor det er praktisk muligt, tæt på kabinettets indvendige overflade. Undgå at placere den direkte ved siden af ​​højfrekvente chips, strømkomponenter, varmekilder eller andre stærke interferenskilder.

Trin 2: Fastgør antennen

En isoleret klæbende bagside kan give en enkel installationsmetode til kompatible designs. Monteringsmetoden skal holde antennen fast placeret og forhindre bevægelser, der kan påvirke repeterbarheden under produktets drift.

Trin 3: Tilslut antennen

Tilslut antenneledningen eller benene til det udpegede FM-antenneinterface på printkortet. Loddede forbindelser skal være sikre og fri for kortslutninger, mens stikforbindelser skal have tilstrækkelig mekanisk fastholdelse.

Trin 4: Test modtagelse

Efter montering skal du tænde for enheden og udføre en FM-stationsscanning. Evaluer stationsantal, lydklarhed, baggrundsstøj, signalstabilitet og modtagelseskonsistens på forskellige steder.

Hvordan skal købere vælge den rigtige antenne?

Pris alene bør ikke bestemme antennevalget. Til OEM- og ODM-projekter bør indkøbsteams og ingeniører evaluere antennen som en del af det komplette RF-system.

1. Bekræft frekvensområdet:Sørg for, at antennen er egnet til FM-målbåndet.
2. Tjek den ledige plads:Angiv nøjagtige kabinet- og PCB-dimensioner, før du vælger antennestruktur.
3. Gennemgå forbindelsesmetoden:Angiv kabellængde, terminaldesign, stiktype eller PCB-forbindelseskrav.
4. Evaluer driftsmiljøet:Bil-, bærbare, indendørs- og udendørsprodukter kan kræve forskellige mekaniske og termiske overvejelser.
5. Overvej elektromagnetisk interferens:Identificer nærliggende processorer, skiftende strømforsyninger, skærme, motorer og andre potentielle støjkilder.
6. Anmod om prøver:Test antennen i selve kabinettet og med det tilsigtede FM-modtagerkredsløb, før masseproduktion godkendes.
7. Diskuter tilpasning:Til volumenprojekter kan tilpassede kernedimensioner og viklingsparametre give bedre integration end en generisk antenne.

Hvordan kan det sammenlignes med andre FM-antenner?

Forskellige antennestrukturer tjener forskellige produktkrav. En PCB-antenne kan være praktisk, når PCB'et giver tilstrækkelig plads, mens en teleskopantenne kan være nyttig, når en udsat antenne er acceptabel. Et ferrit-kerne indbygget design er særligt relevant, når producenter prioriterer skjult installation og kompakt mekanisk integration.

Ofte stillede spørgsmål

1. Hvilken frekvens understøtter en indbygget FM-radioantenne?

Den refererede Qianmu-antenne er designet til 88–108 MHz FM-udsendelsesbåndet. Specifikke frekvenskrav kan diskuteres under tilpasning til forskellige applikationer og markeder.

2. Kan antennedimensionerne og kabellængden tilpasses?

Ja. Tilpasning kan omfatte ferritkernestørrelse, spoleviklingsparametre, ledningslængde, benmaterialer og konnektortyper. Disse muligheder gør det muligt for antennen bedre at matche det tilgængelige kabinet og PCB-layout.

3. Er en indbygget antenne egnet til lydsystemer til biler?

Ja. Indbyggede FM-antennedesign kan integreres i lydsystemer i bilen, Bluetooth-radioer, multimediehovedenheder og lignende udstyr. Bilprojekter bør evalueres gennem faktisk installation og RF-test, fordi køretøjets strukturer og elektronik kan påvirke modtagelsen.

4. Afhænger antennens ydeevne af PCB-layout?

Ja. Modtagelsesydelsen påvirkes ikke kun af antennen, men også af modtagerens IC, PCB-layout, jordforbindelse, omgivende komponenter, kabinetstruktur og elektromagnetiske omgivelser. Prototypetest anbefales før masseproduktion.

5. Kan prøver leveres før bulkproduktion?

Prøveevaluering er en vigtig del af skræddersyet antenneudvikling. Købere kan diskutere prøvekrav med Qianmu og teste antennen inden for den påtænkte enhed, før de går over til volumenproduktion.

Hvorfor overveje en tilpasset FM-antenne?

For producenter, der udvikler FM-aktiverede elektroniske produkter, bør antennen vælges som en integreret del af RF-systemet i stedet for at blive behandlet som et selvstændigt tilbehør. Et velafstemt indbygget design kan hjælpe med at spare installationsplads, opretholde et rent kabinetudseende og give en praktisk løsning til bilindustrien, bærbare, smarte hjem og industrielle FM-applikationer.

Qianmu leverer indbyggede FM-antenneløsninger med tilpasningsmuligheder, der dækker ferritkernedimensioner, spolevikling, kabellængde, tilslutningsterminaler og strukturel integration. For OEM- og ODM-projekter kan ingeniørteams definere deres frekvenskrav, tilgængelig plads, PCB-grænseflade, driftsmiljø og forventet modtageydelse før prøvevalidering. Hvis du udvikler et nyt FM-aktiveret produkt eller leder efter en pålidelig partner til Kina-antenneproduktion,kontakt osfor at diskutere din ansøgning, anmode om en tilpasset løsning og starte prøveevaluering med Qianmu.
