Spotlight antenne

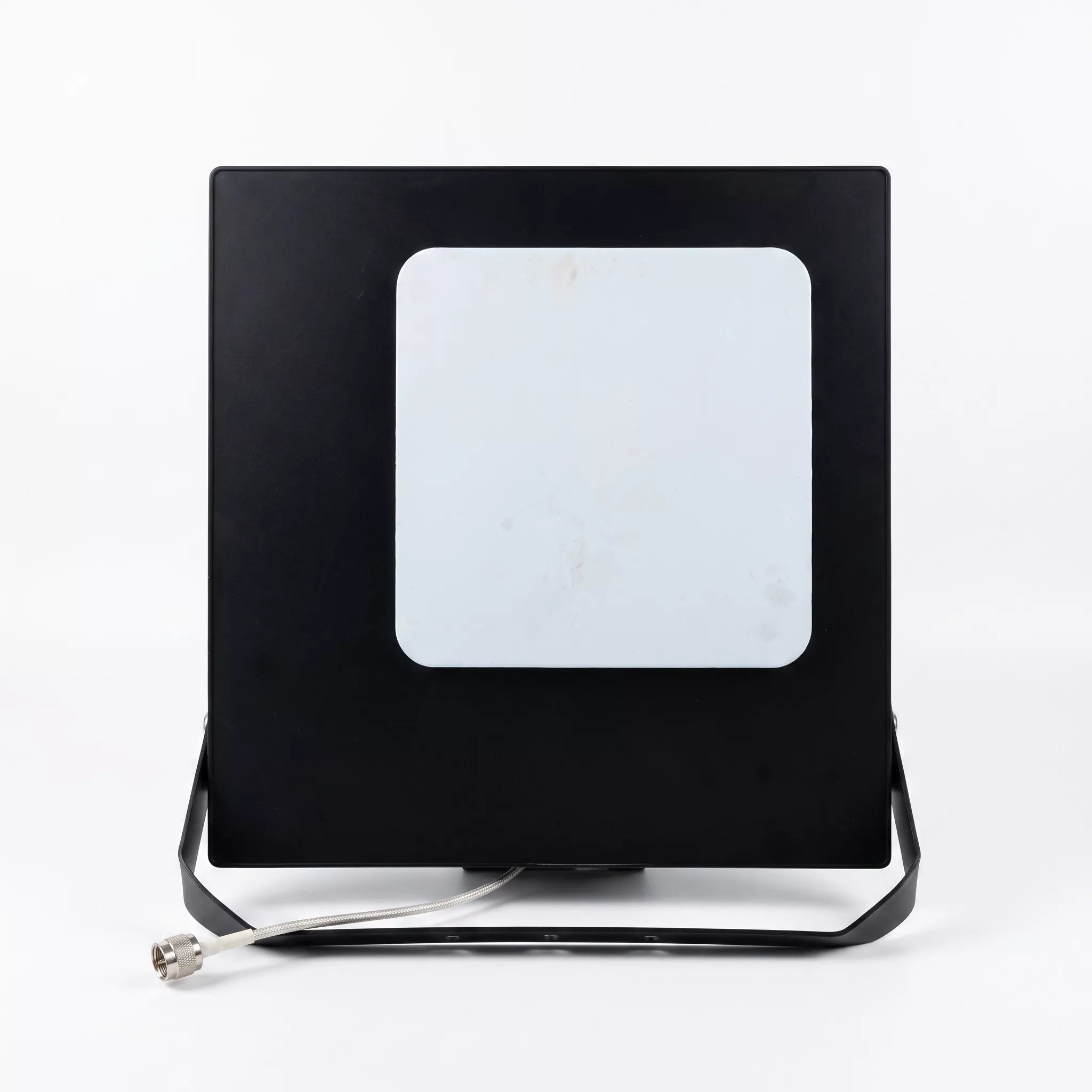

Spotlight-antennen, også kendt som en dekorativ spotlight-type eller camoufleret projektør-basestationsantenne, er en udendørs retningsbestemt ekstern kommunikationsantenne. Dens hus kopierer præcist designet af udendørs belysningsspotlights, der integrerer 4G/5G RF-strålingsenheder inde i lampehuset for at kombinere signaltransmission og -modtagelse med forbedring af bylandskab. Det eliminerer behovet for yderligere signaltårne ​​og kan installeres på tage, bygningsfacader eller platforme, og løser fundamentalt almindelige problemer såsom visuel påtrængendehed og ejendomsbegrænsninger for konstruktionsadgang forbundet med traditionelle antenner. Denne antenne fra Qianmu Communications er en bredbånds dobbeltpolariseret retningsbestemt basestationsantenne, der fungerer som en RF-kernekomponent, der er specielt designet til indendørs-udendørs samarbejdsprojekter med dyb dækning. I modsætning til simple efterligninger, der er tilgængelige på markedet, har vores antenne optimeret elektromagnetisk isolation i sin hulrumsstruktur, hvilket sikrer, at lampehuset ikke hindrer RF-stråling. Den leverer både fremragende camouflage-æstetik og høj RF-ydeevne, hvilket gør den velegnet til opgraderingsprojekter for kommunikationsinfrastruktur over hele verden.

Arbejdsprincip

1. Grundlæggende principper for signaltransmission og -modtagelse

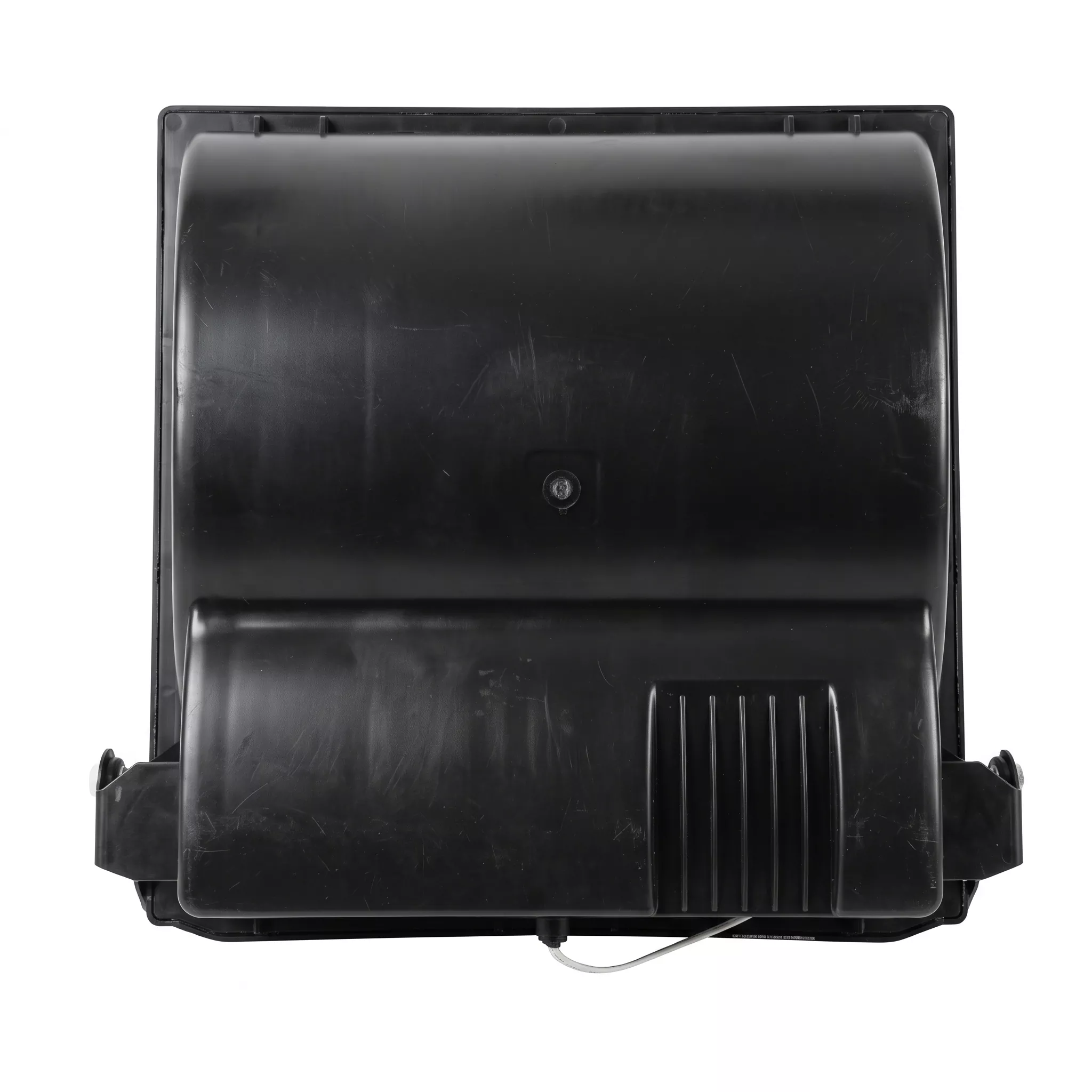

Hele spotlight-antennen består af fire kernekomponenter: RF-strålingsenheden, metalreflekterende bagpanel, vandtæt camouflagehus og dobbelte N-type stik.

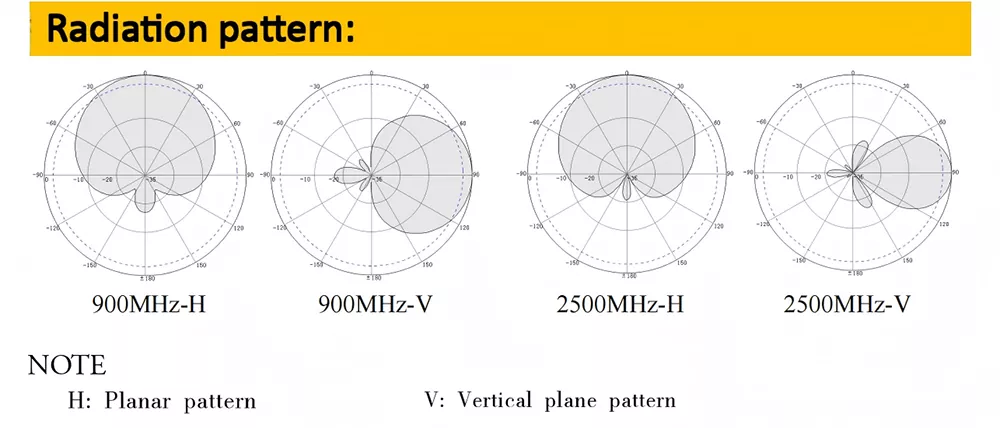

①Signaltransmission: RRU-enheden udsender radiofrekvente elektriske signaler, som transmitteres via to N-K-stik til de indvendige aluminiumsstråleelementer i antennen. Disse signaler omdannes til elektromagnetiske bølger i 698-3600 MHz-området ved hjælp af resonanshulrum og udstråles derefter udad gennem en 65° vandret stråle, der præcist dækker målbygningens gulve.

②Signalmodtagelse: Opstrøms elektromagnetiske bølger, der udsendes af mobiltelefoner og IoT-enheder i bygningen, fanges rundstrålende af antennen. Reflektoren opsamler og filtrerer interferenssignaler fra, og konverterer de elektromagnetiske bølger til elektriske signaler, der sendes tilbage til basestationens udstyr, og derved fuldende tovejskommunikation.

2. Camouflageskall med optimeret kerne til ikke-dæmpning af signalet

De fleste lavprisantenner bruger standard plastikhuse, hvilket resulterer i RF-tab på over 15 %, hvilket fører til svage signaler og træge netværkshastigheder ved cellekanterne. Qianmu Communications' Factory har selvstændigt udviklet et modificeret UABS transparent bølgehus, med laboratoriemålinger, der viser RF-tab så lavt som kun 6,2 %. Kombineret med et lagdelt aluminiumsstrålingssystem undgår det afskærmningseffekten forårsaget af metalbeslag i konventionelle huse, og opnår en 30 % stigning i downlink-netværkshastigheden under de samme forhold. Rå måledata fra vektornetværksanalysatorer er tilgængelige efter anmodning.

Tekniske specifikationer

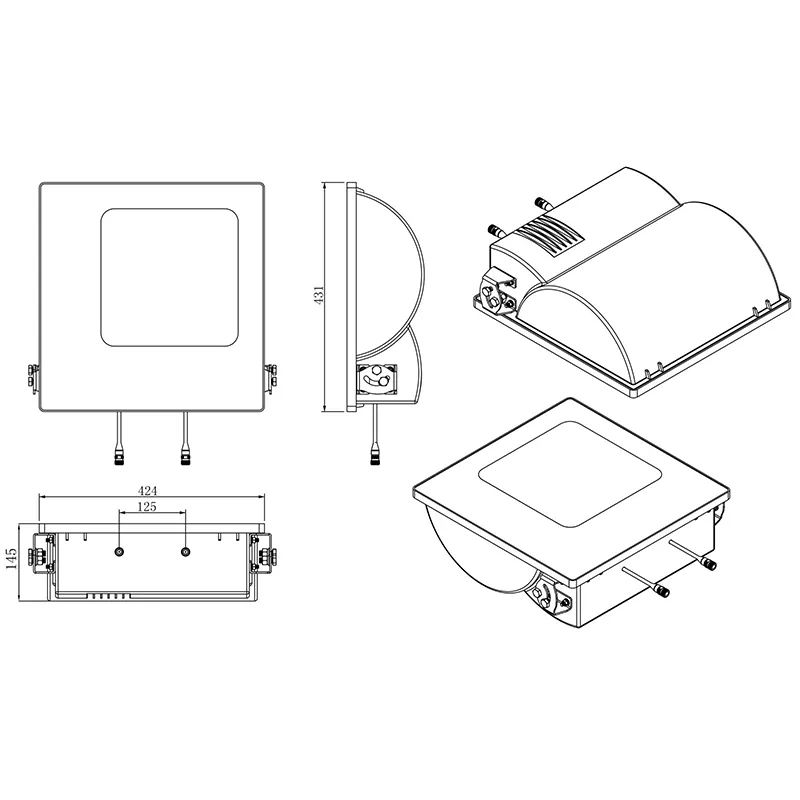

Mekaniske strukturelle parametre

Indkøbs- og udvælgelsesvejledning

1. Prioriter bekræftelse af frekvensbåndsdækningen. For Kinas almindelige 5G 3.5GHz-bånd er det vigtigt at vælge bredbåndsspotlight-antenner, der understøtter 1710-3600MHz. Ældre antenner med et maksimum på 2700MHz kan ikke understøtte nuværende 5G-netværk og vil kræve fuld udskiftning senere, hvilket øger projektomkostningerne betydeligt.

2. Bekræft faktiske RF-parametre og afvis vildledende specifikationer. Inden køb skal du kræve, at leverandører leverer målte vektornetværksanalysatorkurver for den samme model, med fokus på at verificere tre nøgleindikatorer: gain, VSWR og front-to-back-forhold. Lavprisprodukter på markedet overdriver ofte gevinsten, hvilket resulterer i en faktisk dækningsafstand reduceret med mere end 40 %.

3. Vægt på udendørs beskyttelse og materialer: I kystområder med hyppig regn og tyfoner skal der anvendes trykstøbte aluminiumsvibratorer kombineret med vejrbestandige UABS-indkapslinger. Tynde jernpladevibratorer og almindelige plastikkabinetter vil lide under korrosion og vandindtrængning efter 1-2 år, hvilket resulterer i ekstremt høje vedligeholdelsesomkostninger over tid.

4. Vælg producenter med interne R&D- og produktionskapaciteter. Mellemmænd mangler forskning og udvikling, kvalitetskontrol og kan ikke levere tilpasning, testrapporter eller teknisk support efter salg. Direkte forbindelse til originale producenter muliggør synkroniseret levering af hjælpematerialer, tilpassede parametre, hurtig eftersalgsservice og stabil levering til store mængder ordrer.

FAQ

Q1: Hvilke kommunikationsfrekvensbånd dækker denne spotlight-antenne fuldt ud? Understøtter den 5G?

Sv: Antennen fungerer på tværs af frekvensbåndene 698-960 MHz og 1710-3600 MHz, fuldt kompatibel med alle bånd af 2G GSM, 3G UMTS og 4G LTE. Det understøtter almindelige indenlandske 5G NR-bånd N41/N78 såvel som større 5G-bånd i oversøiske lande. En enkelt implementering muliggør kollaborativ 4G+5G-dækning uden behov for udskiftning af en faset antenne.

Q2: Understøtter det OEM/ODM-tilpasning? Hvilke parametre kan ændres?

A: Som en fabrik ved kilden tilbyder vi fulddimensionelle tilpasningstjenester: justerbar antenneforstærkning, strålebredde, stiktype (N/4.3-10), husfarve og silkeskærmslogo. Til særlige smalbåndsprojekter i udlandet kan vores R&D-team genindstille RF-oscillatoren.

Q3: Understøtter virksomheden fabriksrevisioner på stedet? Kan den levere kvalifikationsdokumenter?

A: Shenzhen Qianmu Communication Technology Co., Ltd. tilbyder fabriksrundvisninger til besøgende efter forudgående aftale en dag i forvejen, hvilket giver adgang til produktionsanlægget, produktionslinjerne og RF-laboratoriet. Fuldstændige ISO-, CE-, FCC- og RoHS-certificeringer sammen med tredjeparts testrapporter er gratis tilgængelige i elektronisk format; originale trykte kopier med officielle segl kan leveres til budformål.
