Hovedtelefon WiFi antenne

Headphone WiFi Antenna er en kompakt, meget tilpasningsdygtig trådløs kommunikationsantenne og fungerer som kernehardwaren, der gør det muligt for hovedtelefoner at oprette forbindelse til WiFi, transmittere high-definition lyd trådløst, udføre cloud-baserede firmwareopdateringer og opnå lav latens audio-video-synkronisering. I modsætning til konventionelle eksterne antenner eller standard Bluetooth-antenner, er denne dedikerede WiFi-antenne til hovedtelefoner blevet specifikt optimeret til de snævre pladsmæssige begrænsninger af over-ear-hovedtelefoner, metalkabinetafskærmning, tætsiddende slid, der forårsager signalobstruktion, og komplekse indendørs signalmiljøer. Den har en mindre formfaktor, stærkere anti-interferensevne og overlegen signalgennemtrængningsydelse.

Som en erfaren producent af WiFi-antenne for hovedtelefoner har vi bevæget os væk fra den generiske tilgang til antennedesign i én størrelse, der passer til alle. I stedet fokuserer vi på de unikke anvendelsestilfælde af hovedtelefonenheder og udvikler lette, meget kompatible og stabile dedikerede antenneløsninger. Disse produkter løser effektivt almindelige industriproblemer såsom afbrydelser, forsinkelse, lydforvrængning og svag signalstyrke, der typisk opstår med standardantenner i hovedtelefoner. Vores antenner er bredt kompatible med alle typer enheder, herunder audiovisuelle hovedtelefoner til forbrugere, esports-gaming-headset, støjreducerende over-ear-hovedtelefoner til virksomheder og høretelefoner til undervisning.

Grundlæggende arbejdsprincip

Hovedprincippet i hovedtelefonens WiFi-antenne er afhængig af elektromagnetisk bølge RF-konverteringsteknologi og resonansmatchningsprincipper, der integreres med hovedtelefonenhedens RF-kredsløb for at opnå tovejs signaltransmission. Det sikrer høj effektivitet, lavt strømforbrug, stabilitet og stærk anti-interferensevne under hele driften. Arbejdsprocessen består af to hovedmoduler: signaltransmission og signalmodtagelse, med klare principper, moden teknologi og præcis verificerbar ydeevne.

1. Signaltransmissionsprincip: Høretelefonens hovedkort konverterer lyddata og styrekommandoer til højfrekvente elektriske signaler, som transmitteres via et præcist afstemt impedanskredsløb til høretelefonens Wi-Fi-antenne. Inde i antennen omdanner en flerlags mikrostrip-resonansstruktur de elektriske signaler til dual-band 2,4GHz/5GHz elektromagnetiske bølger, der udstråler rundstrålende for at muliggøre trådløs dataudveksling mellem høretelefoner og routere, computere eller mobile enheder.

2. Signalmodtagelsesprincip: De elektromagnetiske WiFi-bølgesignaler, der udsendes af eksterne enheder, opfanges fuldt ud af øretelefonens WiFi-antenne. Disse signaler passerer gennem et resonanshulrum i antennen, som frafiltrerer det tilsvarende frekvensbånd og fjerner støjinterferens. De elektromagnetiske bølger konverteres derefter tilbage til højfrekvente elektriske signaler og transmitteres til øretelefonens afkodningschip, hvor lyd- og datakommandoer modtages og afkodes.

Vi optimerede antenneafstandslayoutet og polariseringsmetoden for at løse problemer med signalafskærmning forårsaget af metalhovedbånd, batterier og lyddrivere i hovedtelefoner. Dette gør det muligt for antennen at opretholde høj strålingseffektivitet selv i et kompakt, lukket hus, og opnår en målt signaltabsrate på mindre end 8 %, hvilket væsentligt overgår standard industriantennebenchmarks.

Kompatibel enhedsudvalg

Som en professionel leverandør af WiFi-antenner til hovedtelefoner tilbyder vores produkter fremragende kompatibilitet og understøtter 99 % af de trådløse over-ear hovedtelefoner på markedet i øjeblikket. De dækker en lang række scenarier og enhedskategorier. De kompatible modeller er anført nedenfor:

• Gaming Headset: Understøtter WiFi 6 lav-latency netværk, kompatibel med pc og konsol gaming enheder til synkroniseret lyd og video

• High-Definition audio-visuelle hovedtelefoner: Home HiFi trådløse hovedtelefoner, støjreducerende audio-visuelle hovedtelefoner og hjemmebiograf-kompatible headsets

• Kontorhovedtelefoner til virksomheder: Trådløse hovedtelefoner til fjernmøder, støjreducerende kontorhovedtelefoner og hovedtelefoner designet til onlineundervisning

• Pædagogisk headset: Hovedtelefoner til lyttetræning til campus, trådløse headsets til onlineundervisning

• Smart bærbar hovedbeklædning: smarte hovedtelefoner med Wi-Fi-forbindelse og fordybende VR-kompatible lydhovedtelefoner

• Industrielt headset: Trådløse headsets til værkstedskommunikation og støjreducerende WiFi-headsets til udstyrsinspektion

Custom Headphone WiFi-antenner kan også designes i henhold til kundens enheds bundkortdimensioner, chassisstruktur og krav til frekvensbånd, der understøtter personlige konfigurationer såsom ikke-standardstørrelser, specielle impedanser og retningsbestemt stråling, der opfylder forskellige produktionsbehov fra forskellige producenter.

Differentieringsfordel

Almindelige hovedtelefonantenner på markedet lider ofte af svage signaler, hyppige afbrydelser, høj latenstid, stor størrelse og modtagelighed for interferens. Som en førende producent af WiFi-antenne for hovedtelefoner har vi iterativt optimeret vores produkter for at imødegå disse smertepunkter i branchen, hvilket giver fem kernefordele – den virkelige verden overgår konkurrenternes markant.

Dual-band fuld dækning, problemfri transmission uden forsinkelse

1. Understøtter dual-band Wi-Fi-transmission ved 2,4GHz og 5GHz, kompatibel med Wi-Fi 4/5/6-protokoller. 2,4 GHz-båndet tilbyder stærk væggennemtrængning, ideel til langdistancebrug i hjemmet og på kontoret; 5GHz-båndet giver højere båndbredde og mindre interferens, hvilket opnår en lav video- og lydtransmissionsforsinkelse på kun 15 ms i test i den virkelige verden – fuldt ud opfylder de krævende krav til spil og high-definition multimedier, hvilket eliminerer lydforsinkelse og audio-video-synkroniseringsproblemer.

2. Kompakt og slankt design, passer problemfrit uden at lægge pres på enheden

Ved at bruge LTCC flerlags keramisk integrationsteknologi har antennen en samlet tykkelse på kun 0,8 mm, hvilket gør den kompakt og ikke kræver stor fri plads. Den passer perfekt til det begrænsede indre rum i hovedtelefoner uden at optage områder til batterier, bundkort eller lyddrivere, og tilføjer ingen ekstra vægt til enheden, hvilket sikrer en letvægtsbæreoplevelse.

3. Fremragende anti-interferensevne og stærk signalstabilitet

Optimeret antennestrålingsvinkel og afskærmningsstruktur for effektivt at undgå signalinterferens forårsaget af metalkabinettet, lithiumbatteriet og højttalerenheden i hovedtelefonerne. Ved test i den virkelige verden under komplekse elektromagnetiske miljøer (såsom tilslutning til flere enheder og tætte routerscenarier) nåede signalstabilitetsraten 99,6 % uden afbrydelser, frekvenshop eller støjinterferens.

4. Lavt strømforbrug og høj forstærkning for længere batterilevetid

Antenneforstærkningen er optimeret til 2,5 dBi, med en strålingseffektivitet på ≥92%, hvilket forbedrer signalmodtagelsesfølsomheden markant, samtidig med at et ekstremt lavt strømforbrug opretholdes. Hovedtelefoner udstyret med denne antenne kan forlænge batteriets levetid med 12 %-18 % i Wi-Fi-forbindelsestilstand, hvilket effektivt forlænger enhedens brugstid.

5. Høj kompatibilitet og nem installation, bekymringsfri masseproduktion

Standardiseret overflademonteret struktur, der er kompatibel med SMT automatiserede placeringsprocesser, hvilket muliggør bekvem installation og stabil lodning med et højt udbytte på op til 99,8 %. Understøtter masseproduktion og levering i stor skala, samtidig med at den tilbyder tilpasselige pin-konfigurationer, dimensioner og impedansparametre, så de passer til forskellige hovedtelefonproduktionslinjer fra forskellige mærker.

Detaljerede tekniske specifikationer

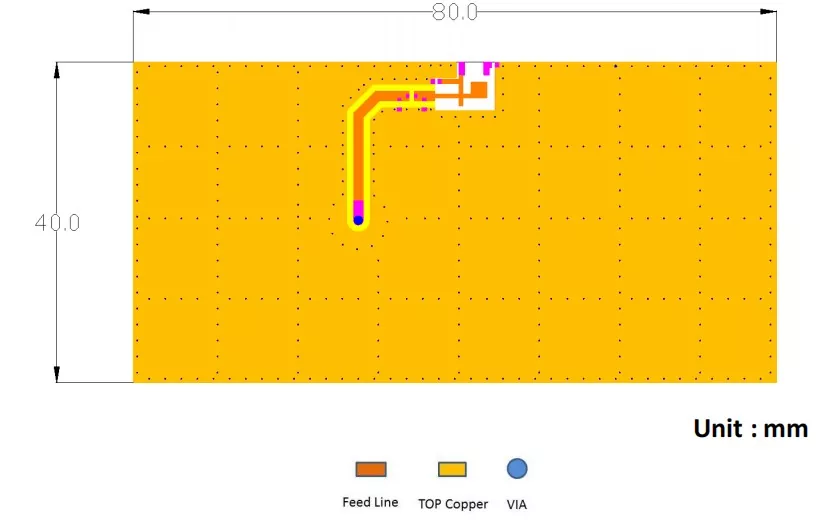

Anbefalet PCB Pattern Evaluation Board Dimension

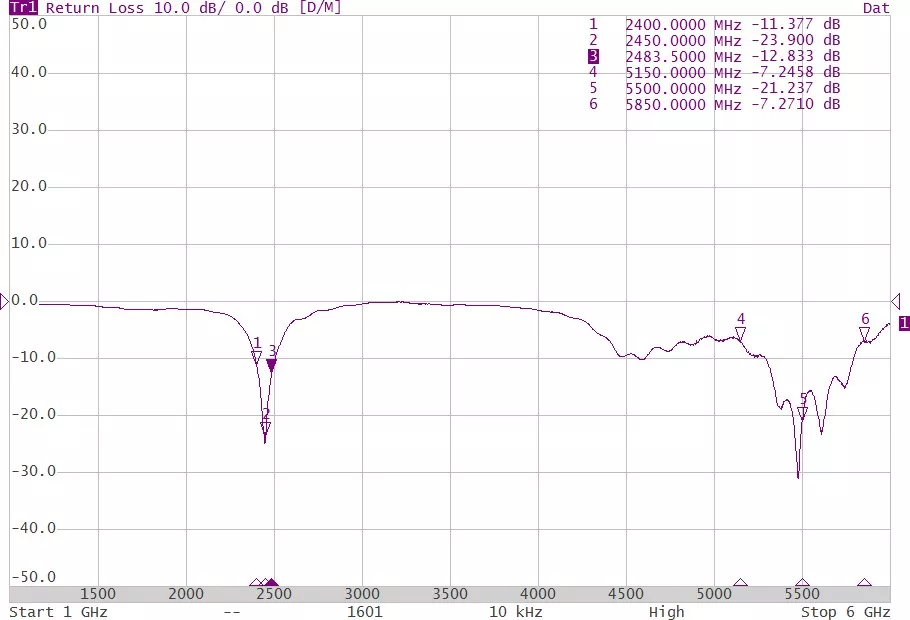

Måleresultater Returtab

Produktfordele sammenlignet med konkurrenter

Installations- og brugsvejledning med illustrationer

Denne WiFi-antenne til hovedtelefoner har et standardiseret overflademonteret design, der er kompatibelt med automatisk SMT-placering og manuel lodning. Den er nem at installere og meget tilpasningsdygtig med klare og ligetil installationsvejledninger:

1. Forberedelser før montering

Rengør hovedtelefonens bundkort installationsområdet for at sikre, at overfladen er fri for olie, støv og snavs. Bekræft, at afstanden omkring bundkortet er mindst 3 mm væk fra metalkomponenter, batterier og afskærmningsdæksler for at undgå signalinterferens. Forbered værktøjer såsom en konstant-temperatur loddestation, loddepasta og antistatisk pincet, og udfør alle operationer med korrekte antistatiske forholdsregler.

2. Overflademonteret loddeinstallation

Juster antennen præcist med den forudindstillede pude på bundkortet, og fastgør den på plads med en antistatisk pincet. Brug en konstant-temperatur loddestation (med temperatur styret mellem 320-350°C) til manuel lodning, eller anvend SMT automatiseret udstyr til batchmontering. Efter lodning skal du inspicere loddesamlingerne for at sikre, at de er fyldte, uden koldlodning, manglende samlinger eller brodannelse, hvilket garanterer stabil kredsløbsforbindelse.

3. Positionsfiksering og detektion

Fastgør antennen i et åbent område af øretelefonhuset, undgå metalhovedbøjlen og højttalerenheden. Efter installationen skal du tilslutte enheden for at udføre signaltest, kontrollere WiFi-forbindelseshastighed, signalstyrke og latensparametre. Når der ikke er opdaget nogen abnormiteter, kan enheden bruges normalt.

4. Forholdsregler ved brug

Bøj ikke antennens keramiske krop under installationen, da dette kan beskadige den indre resonansstruktur. Undgå at installere metalkomponenter omkring antennen for at forhindre signalafskærmning. Under normal brug skal du holde antennen væk fra høje temperaturer og fugtige omgivelser for effektivt at forlænge dens levetid.

FAQ

Q1: Understøtter denne hovedtelefon WiFi-antenne WiFi 6?

A: Produktet er fuldt understøttet, og det er kompatibelt med hele udvalget af WiFi4-, WiFi5- og WiFi6-protokoller og tilbyder dual-band dækning på tværs af 2,4GHz og 5GHz frekvenser, der opfylder de avancerede tilslutningskrav for de nyeste smarte trådløse hovedtelefoner.

Q2: Kan antennen tilpasses i henhold til hovedtelefonens bundkortdimensioner?

A: Understøtter fulddimensionel tilpasning, herunder størrelse, pintype, impedansparametre, strålingsvinkel og frekvensbåndskompatibilitet. R&D-teamet kan hurtigt udvikle løsninger og producere prototyper til test baseret på kundens udstyrsstruktur.

Q3: Hvor lang er produktgarantien, og hvordan håndteres kvalitetsproblemer?

A: Alle produkter leveres med et års garanti. Hver enhed gennemgår fuld inspektion, inden den forlader fabrikken. I tilfælde af ikke-menneskeskabte kvalitetsproblemer kan kunderne nyde gratis udskiftning eller reparation. For batchdefekter er fuld refusion og ombytning tilgængelige, hvilket sikrer omfattende beskyttelse af kunderettigheder gennem hele processen.

Q5: Er du en fabriks direkte leverandør, og understøtter du internationale handelsordrer?

A: Vi er en direkte hovedtelefon WiFi-antennefabrik og -producent uden mellemled. Vi har fulde eksportkvalifikationer og har langvarig erfaring med at håndtere globale handelsordrer, og vi leverer fuldstændig toldbehandling og certificeringsdokumentation.
