Hvorfor er en fleksibel hovedtelefonantenne vigtig for næste generations trådløse lydenheder

Efterhånden som trådløse øretelefoner og hovedtelefoner bliver mindre, smartere og mere funktionsrige, spiller antennedesign en stadig vigtigere rolle i at opretholde pålidelig trådløs kommunikation.QianmuudviklerFleksibel hovedtelefonantennetil TWS-øretelefoner, trådløse hovedtelefoner, knogleledningsenheder og andre kompakte Bluetooth-lydprodukter, der giver fleksible, ultratynde og tilpasselige RF-løsninger til applikationer med begrænset plads.

En pålidelig antenne er afgørende for stabil Bluetooth-kommunikation, især når trådløse hovedtelefoner skal fungere i ekstremt kompakte og uregelmæssige interne rum. ENFleksibel hovedtelefonantennebruger et fleksibelt PI- eller LCP-substrat med et præcist ledende strålingsmønster, der gør det muligt for antennen at tilpasse sig buede overflader og samtidig bevare pålidelig RF-ydelse.

Indholdsfortegnelse

• Hvorfor er antennedesign så vigtigt i moderne hovedtelefoner?
• Hvad er en fleksibel hovedtelefonantenne?
• Hvordan fungerer en fleksibel hovedtelefonantenne?
• Hvad er de vigtigste fordele ved en fleksibel hovedtelefonantenne?
• Hvor kan fleksible hovedtelefonantenner bruges?
• Hvilke tekniske specifikationer bør købere overveje?
• Hvordan er det sammenlignet med traditionelle antenner?
• Hvordan skal producenter vælge den rigtige antenne?
• Hvorfor betyder fremstilling og RF-test noget?
• Ofte stillede spørgsmål
• Konklusion

Hvorfor er antennedesign så vigtigt i moderne hovedtelefoner?

Trådløse hovedtelefoner er afhængige af radiofrekvenskommunikation til at udveksle lyd og styre data med smartphones, tablets, computere og andre Bluetooth-aktiverede enheder. Selvom en antenne kun optager en lille mængde fysisk plads, kan dens design have stor indflydelse på den trådløse ydeevne.

Det interne miljø i moderne TWS-øretelefoner er særligt udfordrende. Batterier, højttalere, mikrofoner, opladningskomponenter, processorer, afskærmningsstrukturer og mekaniske komponenter konkurrerer alle om begrænset plads. Samtidig fungerer antennen tæt på den menneskelige krop, hvilket kan påvirke RF-udbredelse og signalegenskaber.

Traditionelle antenneløsninger kan kræve dedikeret PCB-plads eller et relativt stort installationsområde. En fleksibel antenne giver ingeniører større frihed til at placere strålingselementet langs buede indre overflader, batterirum, stilke eller andre tilgængelige områder.

For producenter, der udvikler kompakte Bluetooth-produkter, bør antennevalg derfor overvejes i de tidlige mekaniske og RF-designfaser i stedet for at blive behandlet som en endelig monteringskomponent.

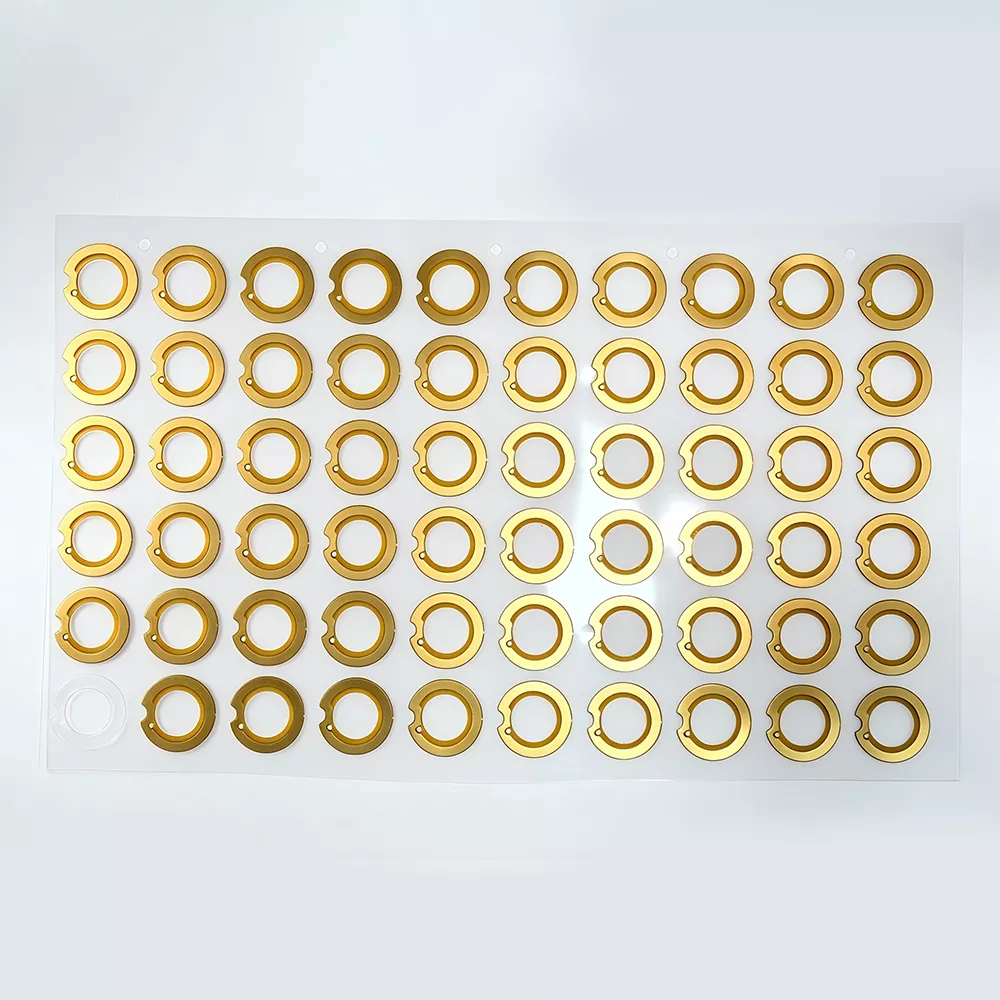

Hvad er en fleksibel hovedtelefonantenne?

A Fleksibel hovedtelefonantenneer en miniature RF-antenne designet til kompakte trådløse lydenheder. Det bruger generelt et fleksibelt PI- eller LCP-substrat med et ledende strålingsmønster dannet gennem præcisionsfremstillings- og ætsningsprocesser.

I modsætning til stive PCB-antenner kan den fleksible struktur bøjes og tilpasse sig buede eller uregelmæssige overflader. Dette gør den især velegnet til produkter, hvor det tilgængelige antennehulrum er smalt, buet eller vanskeligt at rumme med konventionelle stive komponenter.

Fleksible hovedtelefonantenner er almindeligvis designet til 2,4 GHz Bluetooth ISM-båndet og kan understøtte moderne Bluetooth-applikationer. Afhængigt af projektet kan producenterne tilpasse antennedimensioner, substrat, ledningslængde, terminalkonfiguration og installationsmetode, så de passer til produktarkitekturen.

Denne designfleksibilitet gør FPC-baserede antenner særligt attraktive til TWS-øretelefoner, trådløse hovedtelefoner, knogleledende hovedtelefoner, nakkebåndsenheder og andre kompakte trådløse produkter.

Hvordan fungerer en fleksibel hovedtelefonantenne?

Funktionsprincippet for en fleksibel hovedtelefonantenne er baseret på at konvertere elektriske RF-signaler til elektromagnetiske bølger og modtage elektromagnetisk energi fra det omgivende miljø.

1. Bluetooth-chipsættet genererer et højfrekvent elektrisk signal.
2. RF-signalet bevæger sig gennem transmissionsvejen mod antennen.
3. Det ledende strålingsmønster omdanner det elektriske signal til elektromagnetisk energi.
4. Antennen udsender signalet til det omgivende miljø.
5. Under modtagelse fanger antennen elektromagnetiske signaler, der transmitteres af den parrede Bluetooth-enhed.
6. Den modtagne RF-energi omdannes til et elektrisk signal og overføres til Bluetooth-kommunikationsmodulet.

Fordi hovedtelefoner og øretelefoner bæres tæt på den menneskelige krop, er antennetilpasning, jordforbindelse og placering særligt vigtige. Den menneskelige krop, batteriet, metalkomponenter og husmaterialer kan alle påvirke antennens impedans og strålingskarakteristika.

Korrekt RF-tuning er derfor afgørende. En veldesignet antenne bør evalueres inde i selve produktindkapslingen i stedet for kun at blive testet som en isoleret komponent. Dette hjælper ingeniører med at identificere afstemningseffekter og optimere den endelige trådløse ydeevne.

Hvad er de vigtigste fordele ved en fleksibel hovedtelefonantenne?

Ultratynd konstruktion

Plads er en af ​​de største udfordringer i udviklingen af ​​TWS-øretelefoner. Fleksibel FPC-antennekonstruktion giver producenterne mulighed for at integrere en RF-komponent i snævre rum uden at optage for meget mekanisk volumen.

Afhængigt af konfigurationen kan den fleksible antennetykkelse være tilgængelig i ca. 0,12-0,30 mm, med almindelige muligheder, herunder 0,15 mm, 0,20 mm og 0,25 mm. Dette hjælper produktdesignere med at optimere værdifuldt internt rum.

Fremragende fleksibilitet

Det fleksible substrat gør det muligt for antennen at følge buede og uregelmæssige indre overflader. Dette er især nyttigt, når en konventionel stiv antenne ikke kan passe ind i den tilgængelige struktur.

For produkter, der udsættes for gentagne bøjninger eller mekaniske bevægelser, er bøjningsholdbarhed en anden vigtig overvejelse. Korrekt valg af underlag og klæbemiddeldesign kan forbedre den mekaniske pålidelighed under langvarig brug.

Stabil Bluetooth RF-ydelse

Antennens ydeevne afhænger af mere end selve strålingselementet. Foderpunktsdesign, jordforbindelse, impedanstilpasning, installationsposition og komponenter i nærheden kan alle påvirke RF-karakteristika.

Af denne grund bør en professionel antenneleverandør være i stand til at levere RF-designsupport og tuning-anbefalinger i stedet for blot at levere en standardantenne.

Nem montering

Fleksible antenner kan leveres med varmebestandig klæbende bagside, så de kan fastgøres direkte til den tilsigtede indvendige overflade. Dette kan reducere behovet for yderligere mekaniske fastgørelsesstrukturer og forenkle monteringen.

Høj tilpasningsevne

Forskellige hovedtelefonhuse kræver forskellige antennegeometrier. En skræddersyet løsning kan rumme variationer i:

• Antenne omrids og dimensioner
• Driftsfrekvens
• Blylængde
• Stik og terminaltype
• PI eller LCP substrat
• Installationssted
• Bøjningsradius
• Produkthusstruktur

Hvor kan fleksible hovedtelefonantenner bruges?

Selvom teknologien er stærkt forbundet med TWS-øretelefoner, kan fleksible antenner understøtte et meget bredere udvalg af kompakte trådløse lydprodukter.

Hvilke tekniske specifikationer bør købere overveje?

Når købere køber en fleksibel antenne fra en kinesisk producent eller leverandør, bør købere vurdere både elektriske og mekaniske specifikationer. En antenne, der passer til den tilgængelige plads, kan stadig kræve RF-tuning, efter at den er installeret inde i det færdige produkt.

Disse værdier skal behandles som referencespecifikationer. Den endelige ydeevne afhænger af antennedesignet, PCB-layout, jordingsstruktur, husmateriale, installationsposition og overordnet RF-arkitektur.

Hvordan er det sammenlignet med traditionelle antenner?

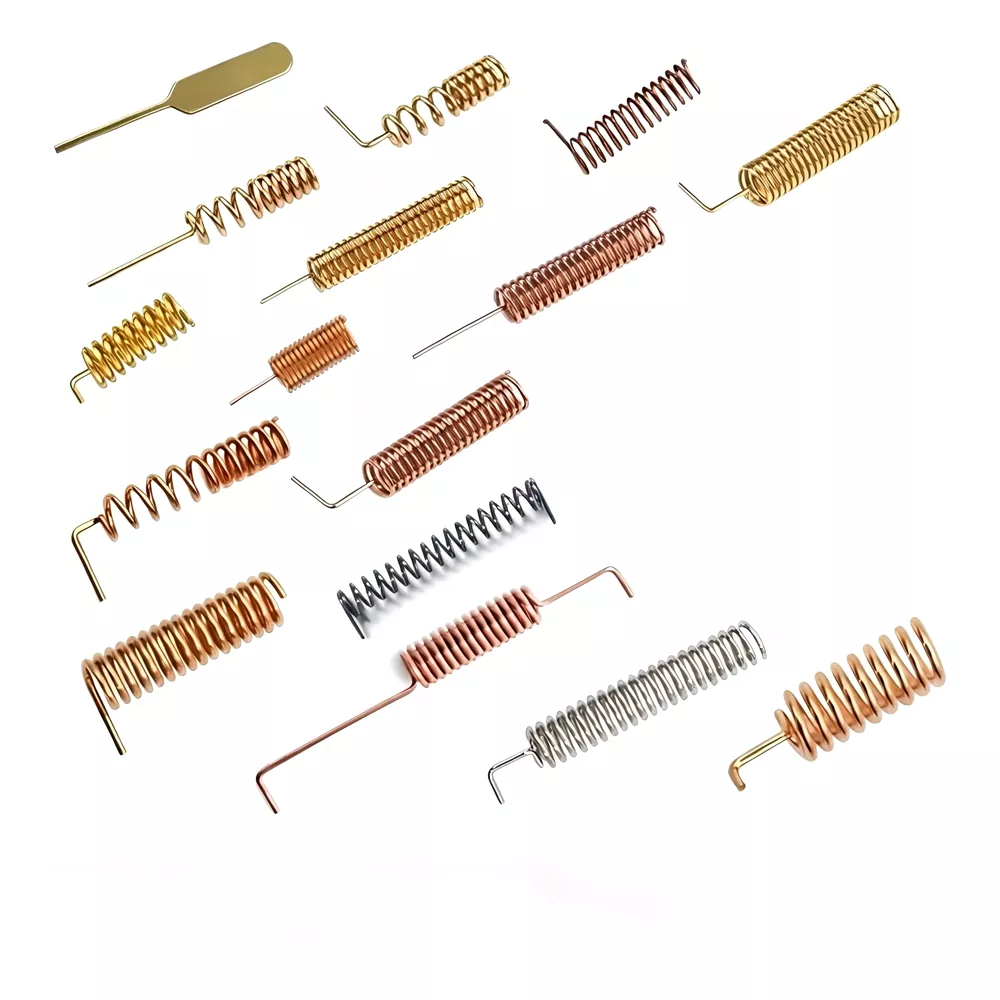

Producenter har generelt flere antenneteknologier at overveje, herunder fjederantenner, stive PCB-antenner og fleksible FPC-antenner. Den bedst egnede mulighed afhænger af produktarkitekturen, tilgængelig plads, omkostningsmål, RF-krav og forventet produktionsvolumen.

For øretelefoner med uregelmæssige husstrukturer eller ekstremt begrænset intern plads kan fleksibel FPC-konstruktion give en betydelig mekanisk integrationsfordel. Det gør det muligt for antennedesignere at arbejde uden om eksisterende komponenter i stedet for at kræve, at hele produktstrukturen skal rumme en stiv antenne.

Hvordan skal producenter vælge den rigtige antenne?

Valg af en hovedtelefonantenne bør begynde med det færdige produkt snarere end med et generisk antennekatalog. Følgende faktorer kan hjælpe producenter med at træffe en mere pålidelig beslutning.

1. Mål den tilgængelige plads.Giv nøjagtige oplysninger om længde, bredde, højde, kurver og omgivende komponenter i antennehulrummet.
2. Definer RF-kravene.Bekræft Bluetooth-frekvensområdet, forventet kommunikationsafstand, impedanskrav og antenneplacering.
3. Overvej boligmaterialer.Plast, metal, batterier, afskærmningskomponenter og andre ledende strukturer kan påvirke RF-ydeevnen.
4. Vurdere mekaniske krav.Produkter, der udsættes for vibrationer, bevægelse eller gentagne bøjninger, kræver passende fleksibilitet og fastgørelsesevne.
5. Anmod om prototypeprøver.Test af antennen inde i selve kabinettet giver mere meningsfulde resultater end at evaluere antennen uafhængigt.
6. Gennemgå produktionskapaciteter.For masseproduktionsprojekter skal du vurdere kvalitetskonsistens, RF-testning, tilpasning, dokumentation og leveringsevne.

At levere nøjagtige 2D- eller 3D-produkttegninger under udviklingsfasen gør det muligt for antenneproducenten at optimere designet mere effektivt. Prototypevalidering kan så hjælpe med at reducere risikoen for at opdage RF-problemer, efter at værktøj og masseproduktion er begyndt.

Hvorfor betyder fremstilling og RF-test noget?

Antenneydelsen er meget afhængig af produktionskonsistens. Små variationer i dimensioner, ledende mønstre, konnektorpositionering, klæbemiddelplacering eller substratkarakteristika kan påvirke det endelige RF-resultat.

Derfor bør en erfaren antenneproducent levere mere end en fysisk komponent. RF-teknik, prøveudvikling, impedanstilpasning, tuning, produktionsinspektion og teknisk dokumentation kan alle bidrage til en mere forudsigelig produktudviklingsproces.

Professionel RF-testning kan omfatte præstationsverifikation i et ekkofrit kammer, miljøtest, temperaturcyklus, mekaniske bøjningstests og andre kvalitetskontrolprocedurer i henhold til applikationskravene.

For internationale indkøb er dokumentation og kvalitetssikring også vigtig. Afhængigt af projektet kan købere have brug for materialeoverholdelsesdokumentation, inspektionsrapporter, pakningsoplysninger, kommercielle dokumenter og anden eksportrelateret support.

Ofte stillede spørgsmål

Q1: Hvad er en fleksibel hovedtelefonantenne?

En fleksibel hovedtelefonantenne er en tynd, bøjelig RF-antenne designet til kompakte trådløse lydprodukter såsom TWS-øretelefoner, Bluetooth-hovedtelefoner, knogleledende hovedtelefoner og trådløse headset. Dens fleksible substrat gør det muligt at tilpasse sig buede indvendige overflader.

Q2: Kan en fleksibel hovedtelefonantenne understøtte Bluetooth 5.3?

Ja. En korrekt designet 2,4 GHz-antenne kan bruges med Bluetooth 5.3-applikationer, når RF-layoutet, impedanstilpasning, jordforbindelse og installationsbetingelser er korrekt implementeret.

Q3: Kan antennedimensionerne tilpasses?

Ja. Fleksible antenner kan tilpasses efter produktets indre rum og mekaniske struktur. Parametre som længde, bredde, form, tykkelse, ledningslængde, konnektorkonfiguration og installationsmetode kan justeres i henhold til projektets krav.

Q4: Hvilke substratmaterialer er almindeligt tilgængelige?

PI og LCP er almindeligt anvendte fleksible antennesubstratmaterialer. Det passende materiale afhænger af de nødvendige RF-egenskaber, mekanisk fleksibilitet, temperaturforhold, krav til pålidelighed og målproduktionsomkostninger.

Q5: Kan en fleksibel antenne bruge klæbende bagside?

Ja. Klæbende bagside kan forenkle installationen ved at lade antennen fastgøres direkte til den tilsigtede indvendige overflade. Klæbemiddeltypen skal vælges i henhold til driftstemperatur, husmateriale, monteringsproces og forventede serviceforhold.

Q6: Hvilke oplysninger skal købere give, når de anmoder om en tilpasset antenne?

Købere bør ideelt set levere produkttegninger, tilgængelig antenneplads, PCB-layoutoplysninger, målfrekvensbånd, konnektorkrav, husmateriale, installationsposition, mekaniske krav og forventet applikationsmiljø. Disse oplysninger hjælper producenten med at udvikle en mere passende antenneløsning.

Spørgsmål 7: Hvorfor skal antennens ydeevne testes inde i det endelige produkt?

Antennen fungerer ikke uafhængigt. Batterier, PCB'er, metalkomponenter, plastikhuse, jordforbindelsesstrukturer og den menneskelige krop kan alle påvirke RF-ydeevnen. Test af antennen inde i det endelige kabinet giver derfor en mere realistisk evaluering af forbindelsesstabilitet og overordnet trådløs ydeevne.

Konklusion

Den voksende efterspørgsel efter mindre og mere intelligente trådløse lydprodukter skaber stadig mere komplekse udfordringer for antenneintegration. ENFleksibel hovedtelefonantennetilbyder en effektiv løsning ved at kombinere kompakte dimensioner, mekanisk fleksibilitet, tilpasselig geometri og pålidelig Bluetooth RF-ydeevne. Til TWS-øretelefoner, knogleledende hovedtelefoner, nakkebåndsenheder og andre kompakte trådløse produkter kan fleksibel antenneteknologi give større designfrihed og samtidig hjælpe producenter med at overkomme overfyldte interne strukturer.

For virksomheder, der køber en tilpasset antenneløsning, kan partnerskab med en erfaren producent forenkle prototypeudvikling, RF-tuning, test og masseproduktion. Hvis du udvikler en ny trådløs hovedtelefon, TWS-øretelefon eller Bluetooth-lydprodukt og har brug for en antenne, der passer til dine specifikke mekaniske og RF-krav,kontakt osfor at diskutere dine tegninger, tekniske specifikationer, tilpasningskrav, prøver og produktionsplaner med Qianmu-antenneingeniørteamet.
