Fleksible hovedtelefonantenner er miniature RF-transceiverkomponenter, der bruger fleksible PI/LCP-substrater som base, med ledende udstrålingsmønstre dannet gennem ætsning. De er specielt designet til TWS Bluetooth-øretelefoner, trådløse over-ear-øretelefoner og knogleledende hovedtelefoner med kompakte indre hulrum. I modsætning til stive PCB- eller fjederantenner tilbyder fleksible hovedtelefonantenner fremragende bøjningsevne og ultratynde profiler, hvilket gør dem i stand til at tilpasse sig de indvendige vægge af øretelefonhuse, batterisider og uregelmæssigt formede ørestammer. Dette løser effektivt udfordringer såsom begrænset hulrumsplads og signalobstruktion forårsaget af metalstrukturer.

Shenzhen Qianmu Communication Technology Co., Ltd., som en Shenzhen-baseret antenneproducent, er afhængig af sit interne RF-laboratorium til løbende at forfine designløsninger for hovedtelefonantenne og fungerer som en pålidelig leverandør til adskillige hovedtelefonmærker.

Arbejdsprincip

De er i det væsentlige miniature plane RF-strålingskomponenter. Højfrekvente elektriske signaler fra det trådløse lydmodul sendes til antennens udstrålingskredsløb, som omdanner dem til elektromagnetiske bølger gennem elektromagnetisk induktion. Samtidig fanger antennen eksterne elektromagnetiske Bluetooth-bølger og konverterer dem tilbage til elektriske signaler til transmission til hovedkontrolchippen, hvilket muliggør tovejs lyddataoverførsel mellem smartphones og høretelefoner. For at optimere ydeevnen i scenarier for brug af øretelefoner har vi forfinet antennens fødepunkt og jordingsmatchende design for at reducere signalabsorptionstab forårsaget af det menneskelige hoved. Testcase i den virkelige verden: For de samme TWS-øretelefoner, udskiftning af en standard fjederantenne med vores Qianmu Flexible Headphone Antenne, øgede den stabile forbindelsesafstand gennem en væg fra 3,2 m til 6,1 m, hvilket reducerer sandsynligheden for afbrydelse med 72 % (testdata indsamlet i ekkofrit kammer med ægte menneskelig slid; testrapporter er tilgængelige efter anmodning).

Liste over kompatible enheder

Denne fleksible hovedtelefonantenne er bredt kompatibel med forskellige trådløse lydterminaler:

1. TWS True Wireless Bluetooth Earbuds (In-ear, Semi-in-ear)

2. Ørehængende Bluetooth-hovedtelefoner med åben ryg, luftledningshovedtelefoner

3. Knogleledning trådløse øretelefoner, nakkebånd Bluetooth hovedtelefoner

4. Ekstra høretelefoner til lydmodtagelse, trådløse høreapparat-lignende hovedtelefoner

5. Kompakte headset bærbare trådløse øretelefoner med indbygget modifikationsløsning

Nøgle salgsargumenter

1. Ultratynd og fleksibel, designet til at passe til den ekstreme stabling af øretelefoner

Tilgængelig i tykkelser på 0,12-0,3 mm, med en minimum bøjningsradius på ≤1,5 ​​mm, understøtter den titusindvis af flex-cyklusser uden kobberrevner eller delaminering. Det kan klæbes til øretelefonstammer, batterisider eller buede indvendige vægge af huse, hvilket eliminerer behovet for flade PCB-områder og hjælper konstruktionsingeniører med at reducere størrelsen på øretelefonerne.

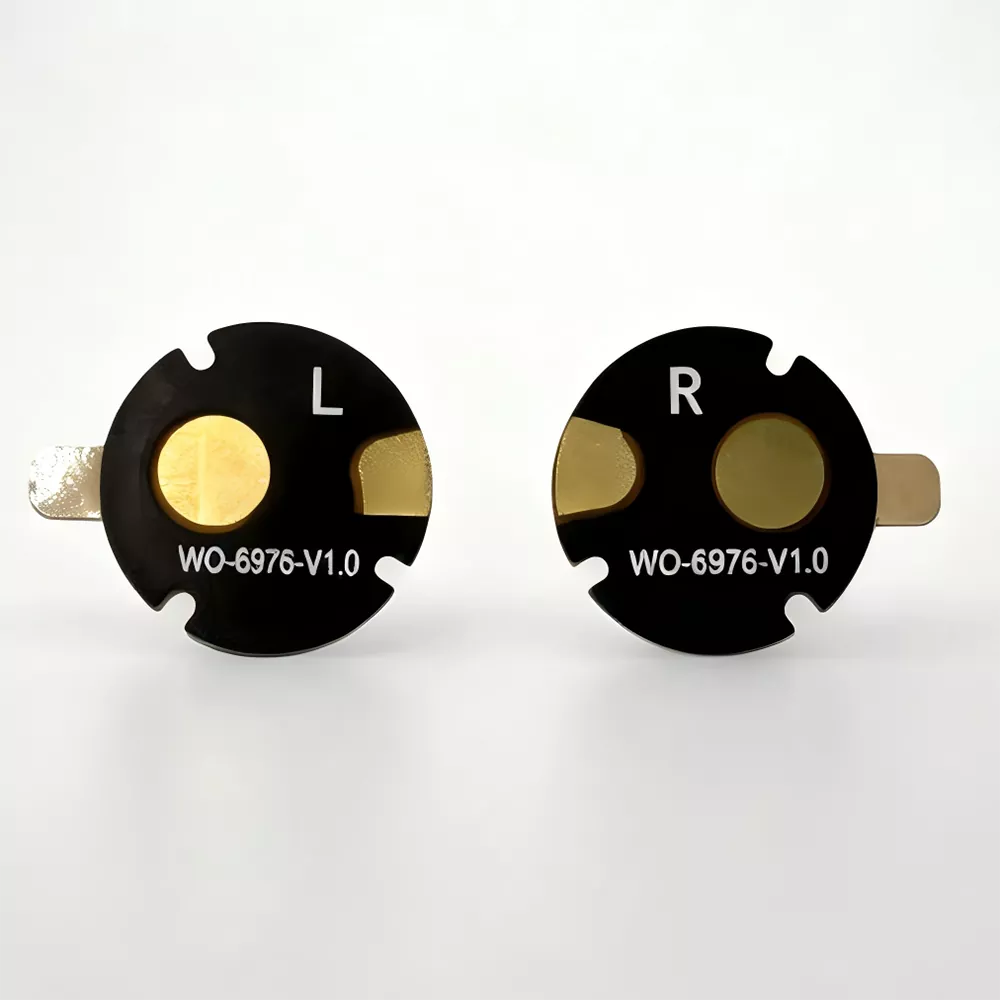

Faktisk foto: Antenne multi-vinkel bøjningstest i realtid

2. Stabil RF-ydeevne reducerer afbrydelser og forsinkelse

Qianmu Communications RF-teamet gennemførte impedanstilpasningssimulering før tidsplanen og opnåede en hovedtelefonantenne VSWR ≤1,8 og høj signalstrålingseffektivitet. Dette dæmper effektivt signaldæmpning forårsaget af hovedobstruktion under slid, hvilket reducerer lydstamming i løbe- og pendlingsscenarier.

3. Udstyret med højtemperaturklæbende bagside for nem automatiseret montering

Bagsiden af ​​antennen har højtemperaturbestandigt dobbeltsidet klæbemiddel, hvilket muliggør hurtig og sikker fastgørelse ved blot at pille beskyttelsesfilmen af ​​- ingen clips eller skruer kræves. Dette design er ideelt til hurtig montering på fabrikkens produktionslinjer, hvilket reducerer arbejdstiden under installationen.

4.Høj tilpasning (Factory Direct Supply Advantage)

Som en producent af hovedtelefonantenner i Kina understøtter vi tilpasning af 外形轮廓 (外形), frekvensbåndtuning (primært 2,4 GHz Bluetooth, kan udvides), ledningslængde, terminaltype (U.FL， fortinnede kontakter) og substratmateriale (PI til højkvalitets / LCP). Vi tilbyder prøveproduktion til små partier og pålidelige leveringstidslinjer for store mængder ordrer.

5.Streng kvalitetskontrol, høj konsistens

Hvert parti af øretelefonantenner gennemgår prøveudtagning og test i et RF lydløst kammer, samt høj-lav temperatur cykling og bøjning af ældningstest, hvilket eliminerer batch-ydeevnevariationer og gør dem velegnede til langsigtet masseproduktion af mærkevarehøretelefoner.

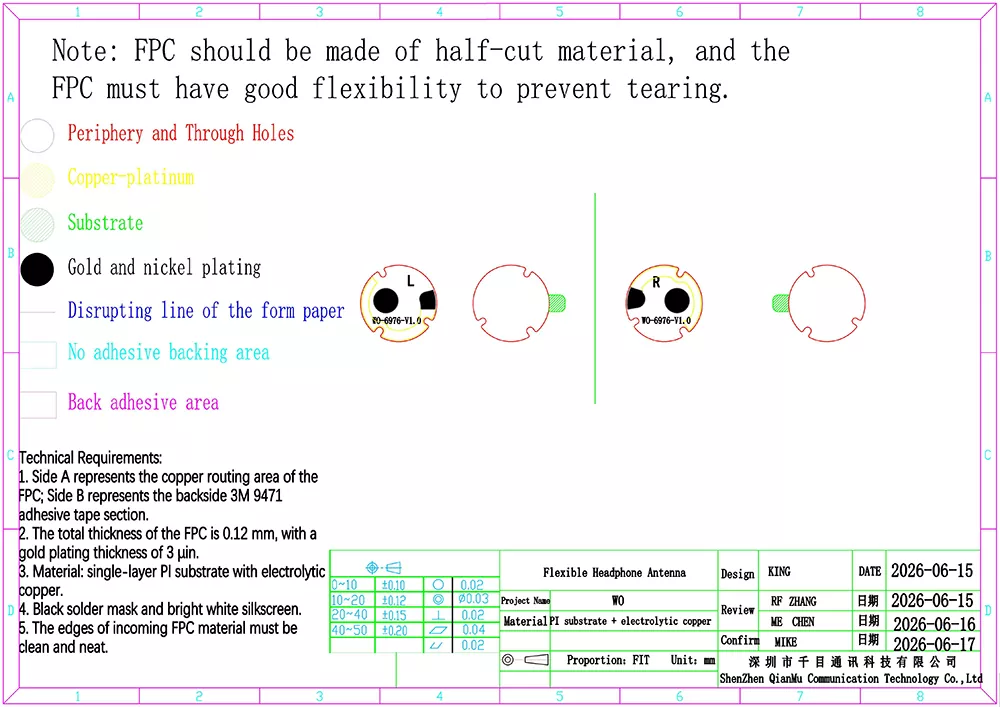

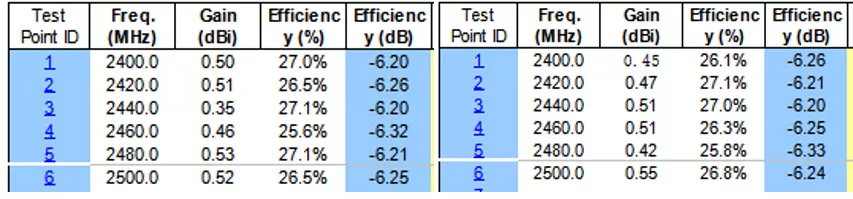

Tekniske specifikationer

Fleksibel hovedtelefonantenne vs. almindelige antenneløsninger i branchen

Mange hovedtelefonproducenter kæmper, når de vælger antenner, revet mellem fjederantenner, stive PCB-antenner og keramiske antenner. Baseret på test i den virkelige verden på tværs af tusindvis af hovedtelefonprojekter har vi udarbejdet en klar og intuitiv sammenligning:

Hvis dine øretelefoner har begrænset intern plads, uregelmæssige husformer eller kræver høj konsistens i masseproduktion, er en fleksibel hovedtelefonantenne den optimale løsning. Som en original producent baseret i Shenzhen kan Qianmu Communications hurtigt optimere antennedesignet i henhold til din prototype.

RF lydløst kammer testudstyr

Sådan vælger du den rigtige fleksible hovedtelefonantenne

Mange ingeniører til indkøb af hovedtelefoner begår ofte fejl, når de vælger modeller. Baseret på mange års erfaring med leverandørservice er her fire vigtige udvælgelseskriterier:

1. Prioriter at bekræfte den tilgængelige indvendige plads i øretelefonen, og giv 3D-tegninger af hulrummets længde, bredde, højde og struktur. Vi vil vurdere de maksimale antennedimensioner og tilladte bøjningsområder. Køb ikke almindelige standardantenner direkte, da dette med stor sandsynlighed vil resultere i dårlig signalydelse.

2. Definer klart mål for miljøbrug. For produkter rettet mod sports- og udendørshovedtelefoner skal du vælge versioner, der er optimeret til bøjningsmodstand og vibrationsmodstand; for eksportprodukter skal du på forhånd bekræfte miljøcertificeringskravene for målmarkedet.

3. Vær opmærksom på RF-tuning supporttjenester – blot at købe en fleksibel hovedtelefonantenne garanterer ikke brugbarhed! Uden korrekt antennetilpasning og tuning kan selv de bedste materialer resultere i forsinkelse i ydeevnen. Vælg en producent med interne RF-ingeniører i stedet for blot en mellemmand.

4. Send os en prøve til test, før du afgiver den officielle ordre. Vi vil producere prototypeantenner til test på stedet af kunden. Masseproduktion vil først begynde efter vellykket test, hvilket minimerer udviklingsrisici.

FAQ

Q1: Understøtter øretelefonantennen tilpasset størrelse?

A: Ja, vi understøtter tilpasning. Som fabrik kan vi støbe og tilpasse de ydre dimensioner, ledningslængde og terminaltype i henhold til øretelefonens interne struktur. Du kan levere 2D/3D tegninger, og vi vil evaluere designet og producere prøver.

Q2: Hvad er den mindste ordremængde (MOQ) for øretelefonantenner?

A: Standard på lager høretelefonantenner med lav MOQ; brugerdefinerede prøver tilgængelige i små mængder, og MOQ til masseproduktionsordrer kan forhandles. Kontakt gerne vores salgsteam for forespørgsler.

Q3: Kan du give en antenne RF-testrapport?

A: Ja. Hver batch af produkter leveres med fabrikstestdata, og vi kan også levere tredjepartsinspektionsrapporter efter kundeanmodning, hvilket sikrer fuld sporbarhed af dokumentation.

Q4: Kan øretelefonantennen være kompatibel med et Bluetooth 5.3-modul?

A: Fuldt kompatibel. Den fleksible hovedtelefonantenne fungerer i standard 2,4G ISM-båndet og er kompatibel med hele serien af ​​Bluetooth 5.0/5.1/5.2/5.3 lydmoduler.

Q5: Hvilke dokumenter kan leveres til produkteksport?

A: Vi kan levere proforma-fakturaer, pakkelister, RoHS- og CE-rapporter, forretningslicenser og andre dokumenter for at opfylde toldbehandlingskravene i forskellige lande.
