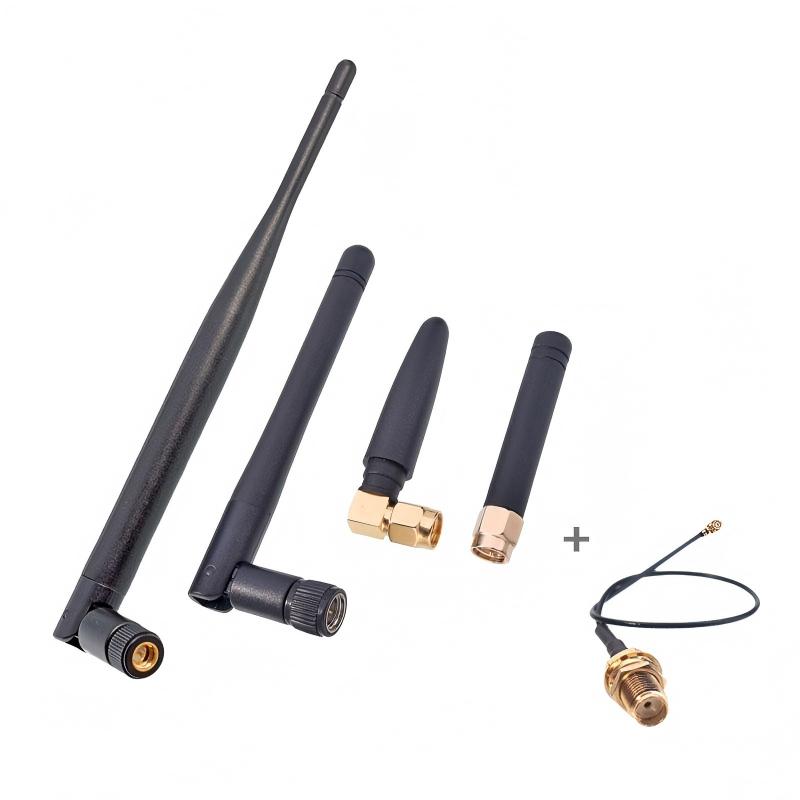

Hvad er en gummi ducky-antenne egentlig?

A gummi ducky antenne(almindeligvis kendt som en gummiantenne eller gummiandantenne) er en almindelig lilleomni antenneopkaldt efter dets ydre beskyttende lag af gummi eller plast. Det er meget brugt i trådløse kommunikationsenheder såsom walkie-talkies, trådløse routere, bilradioer og IoT-enheder. Qianmu Communications forklarer dets kerneegenskaber og arbejdsprincipper:

1. Struktur og designfunktioner

Eksterne materialer:

Det ydre lag er lavet af fleksibelt gummi/silikone (nogle få er hård plast), hvilket giver fysisk beskyttelse såsom vandtætning, stødbestandighed og korrosionsbestandighed.

Farven er normalt sort, med et par brugerdefinerede muligheder tilgængelige i andre farver (såsom hvid eller orange).

Intern struktur:

Kerneradiator: En intern spiralviklet metaltråd (kobber eller stål) skjult indeni, der tjener som antennens udstrålingselement.

Basistilpasningskredsløb: Et lille matchende kredsløb (såsom en kondensator eller induktor) kan være integreret i bunden for at optimere impedansen (typisk 50Ω) til enhedsmatchning.

Stik: Almindelige RF-grænseflader som SMA, RP-SMA og TNC bruges i bunden, hvilket muliggør direkte skrueforbindelse til udstyr.

Form: cylindrisk eller konisk, typisk 5-20 cm i længden (afhængig af driftsfrekvensbåndet), med en diameter på ca. 0,5-2 cm.

2. Driftsprincip og elektriske egenskaber

Strålingsprincip: Den interne spiralledning fungerer i det væsentlige som en forkortet monopol-antenne, med dens elektriske længde forlænget gennem spiralstrukturen, hvilket muliggør resonans ved målfrekvensbåndet (såsom 433 MHz eller 2,4 GHz) på trods af dens små fysiske dimensioner.

Omnidirektionel stråling: Når den installeres lodret, giver den ensartet stråling i vandret retning ved 360°, med lavere forstærkning i lodret retning.

Banddækning

1. Enkeltbånd: Designet specifikt til et bestemt frekvensbånd (f.eks. GPS 1.5GHz, 4G 1.8GHz).

2. Multi-band: Understøtter flere frekvenser (f.eks. dækker UHF 400 MHz og 2,4 GHz samtidigt) gennem segmenteret spiral eller induktivt design.

3. Kernefordele

Fysisk holdbarhed:

Gummihuset er bøjebestandigt og vandtæt (almindeligvis IP67-klassificeret), hvilket gør det velegnet til udendørs eller mobile applikationer (såsom biler og håndholdte enheder).

Let at installere:

Tilslut enhedens interface direkte uden kompleks opsætning.

Lav pris:

Industriel masseproduktion har lave omkostninger.

Letvægt:

Vejer typisk mindre end 50 gram, hvilket gør den ideel til bærbare enheder.

4. Typiske anvendelsesscenarier

Forbrugerelektronik:

Hjemmerouter (Wi-Fi 2,4GHz/5GHz), Bluetooth-hovedtelefoner, smart home-sensorer.

Den aftagelige sorte gummiantenne på toppen af ​​TP-Link routeren.

Professionel trådløs kommunikation:

To-vejs radio (UHF/VHF-bånd), køretøjsmonteret radio og drone-videotransmissionsantenne.

Internet of Things (IoT):

NB-IoT/LoRa-modulantenne, GPS-positioneringsterminal.

Industrielt udstyr:

Industrielle fjernbetjeninger (kraner, AGV'er), sensornetværksknuder.

5. Begrænsninger og overvejelser

Lavere effektivitet:

På grund af miniaturiseringsbegrænsninger er strålingseffektiviteten typisk kun 30%-60% (sammenlignet med over 80% for antenner i fuld størrelse).

Gevinst begrænset:

Karakteristika med lav forstærkning resulterer i kortere transmissionsafstande (f.eks. dækker Wi-Fi-routere med dipolantenner typisk en rækkevidde på ≤50 meter).

Installationsplaceringsfølsom:

Skal installeres lodret for at sikre omnidirektionalitet; ydeevne forringes, når den er tæt på metaloverflader (jordplaneffekt).

Fast frekvensbånd:

Frekvensen kan ikke justeres efter at have forladt fabrikken; præcis modelvalg i henhold til udstyrets frekvensbånd er påkrævet.

6. Valg og brugsanbefalinger

Matchende frekvensbånd:

Bekræft enhedens driftsfrekvensbånd (f.eks. 315 MHz, 868 MHz, 2,4 GHz), og vælg den tilsvarende resonansantenne.

Interface kompatibilitet:

Bekræft enhedsgrænsefladetypen (f.eks. SMA han/hun) for at undgå fysisk uoverensstemmelse.

Scenetilpasning:

Udendørs udstyr skal have en IP67-beskyttelsesklassificering; køretøjsmonteret udstyr bør overveje anti-vibrationsdesign.

Opgradering af ydeevne:

Krav til lang rækkevidde kan opfyldes ved at erstatte med en højforstærkningsantenne, men dette vil ofre omnidirektionalitet.

Resumé: Piskeantennen repræsenterer en økonomisk og praktisk løsning i trådløse enheder, favoriseret i forbrugerelektronik og industriel hardware på grund af dens lave omkostninger, nemme installation og robuste fysiske holdbarhed. Imidlertid begrænser dens lave forstærkning og smalle båndbredde dens anvendelse i højtydende scenarier, så professionelle eksterne antenner forbliver nødvendige for lang rækkevidde eller yderst pålidelig kommunikation (såsom drone-videotransmission eller basestationer).
