NFC antenne

Hvad er en NFC-integreret blød antenne? Hvad er en aktiv antenne?

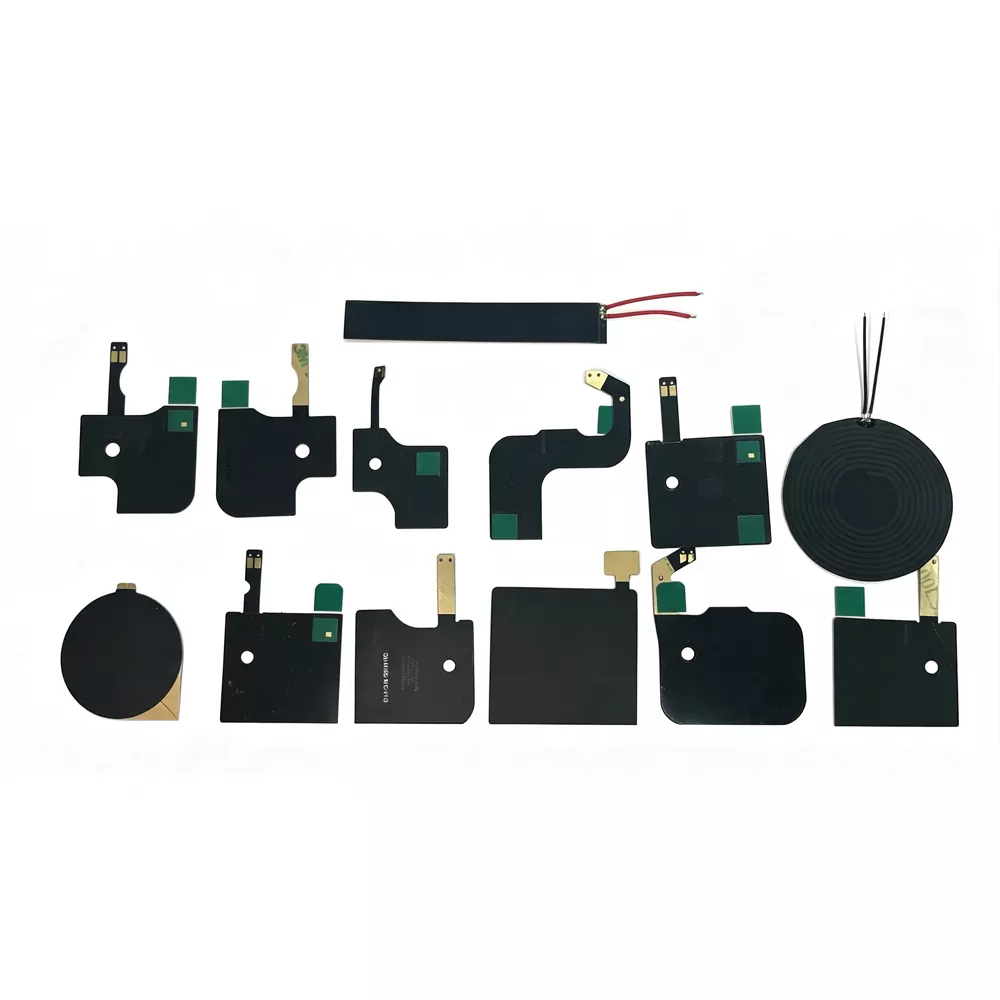

1.1 NFC indbygget blød antenne (FPC fleksibel antenne)

Den indbyggede NFC-fleksible antenne (NFC Flexible Printed Circuit Antenna) er en type NFC-antenne, der er fremstillet på et fleksibelt printkort (FPC)-substrat og designet til at fungere på 13,56 MHz-frekvensbåndet. Den bruger elektrolytisk kobber som det ledende spolemateriale og vedtager en præcisionsætsningsproces for at danne tilpassede spolemønstre med specifikke drejninger og geometriske strukturer. Kombineret med en ferritmagnetisk film som et isoleringslag kan denne fleksible antenne nemt integreres i elektroniske enheder gennem 3M klæbende eller aftagelige monteringsløsninger.

Kernekomponenter:

- FPC substrat:Et fleksibelt printkortmateriale, der giver lette og bøjelige egenskaber, med en tykkelse fra 0,14-0,27 mm.

- Kobberspiral:Fremstillet gennem elektrolytisk kobberætsning bestemmer spolestrukturen antenneinduktansen og resonansfrekvensens ydeevne.

- Ferritlag:Et magnetisk materiale med høj permeabilitet, der reducerer metalinterferens, forbedrer magnetisk feltisolation og forbedrer signaltransmissionens retning.

- Klæbende lag:Bruger originale 3M-klæbende materialer, der giver pålidelig vedhæftningsstyrke og fremragende modstandsdygtighed over for høje temperaturer.

- Tilslutningsmetoder:Understøtter forskellige tilslutningsmuligheder, herunder IPEX-terminaler, loddehoveder, fjederkontakter og andre tilpassede grænseflader.

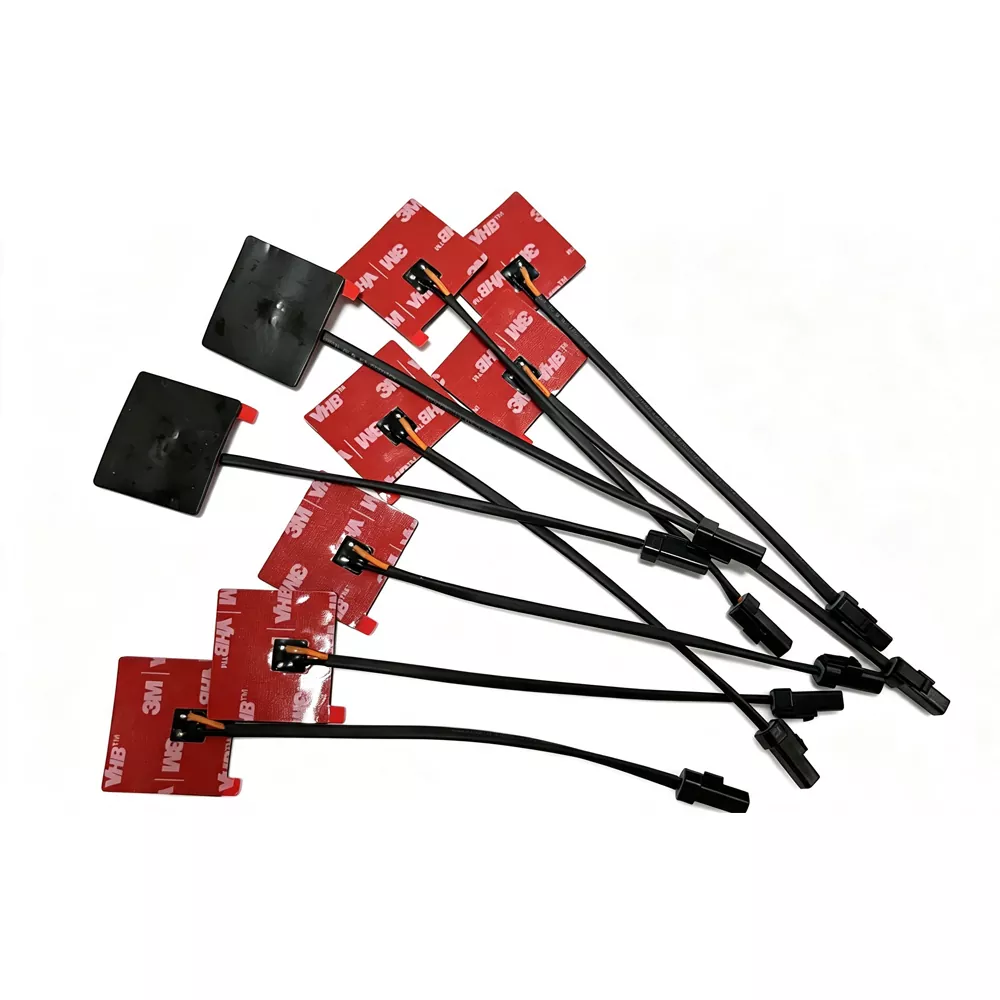

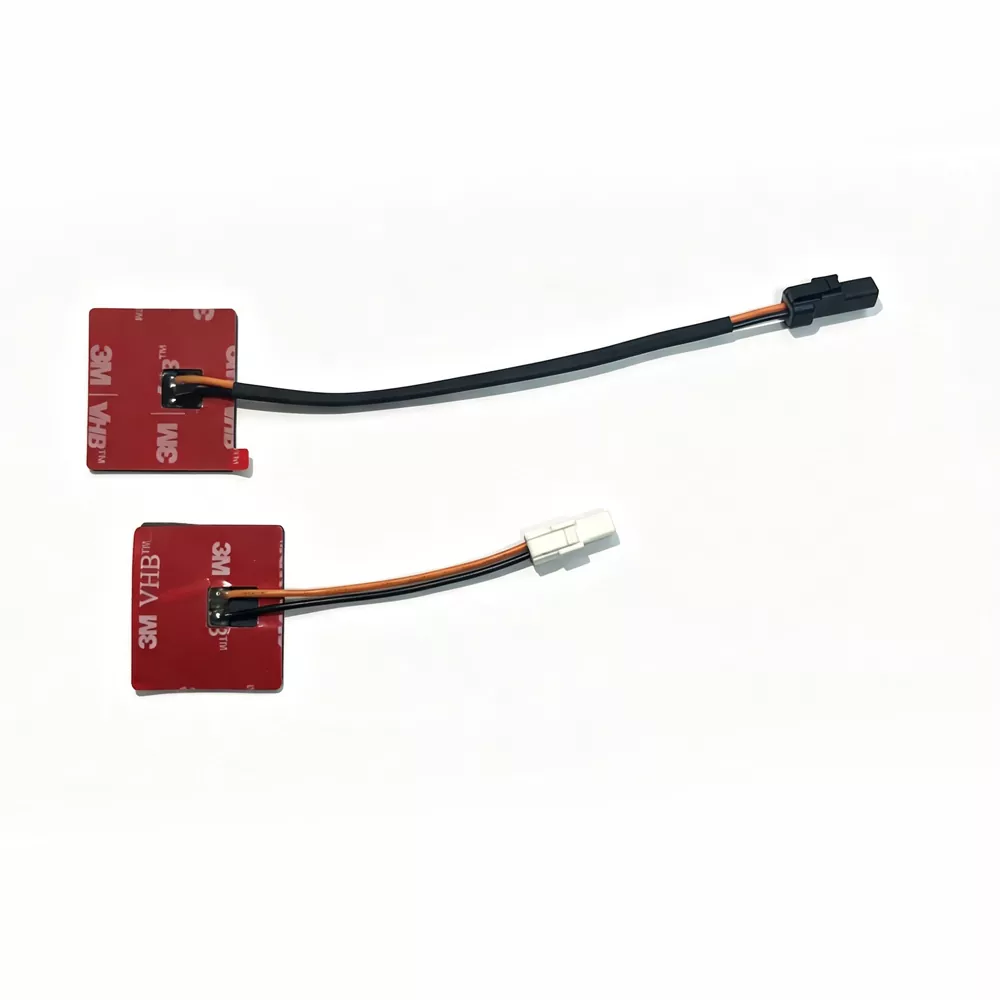

1.2 NFC aktiv antenne

En aktiv NFC-antenne refererer til et antennesystem, der, baseret på en konventionel NFC-antenne, integrerer en aktiv kontaktløs frontend eller signalforstærkning/drivkredsløb.

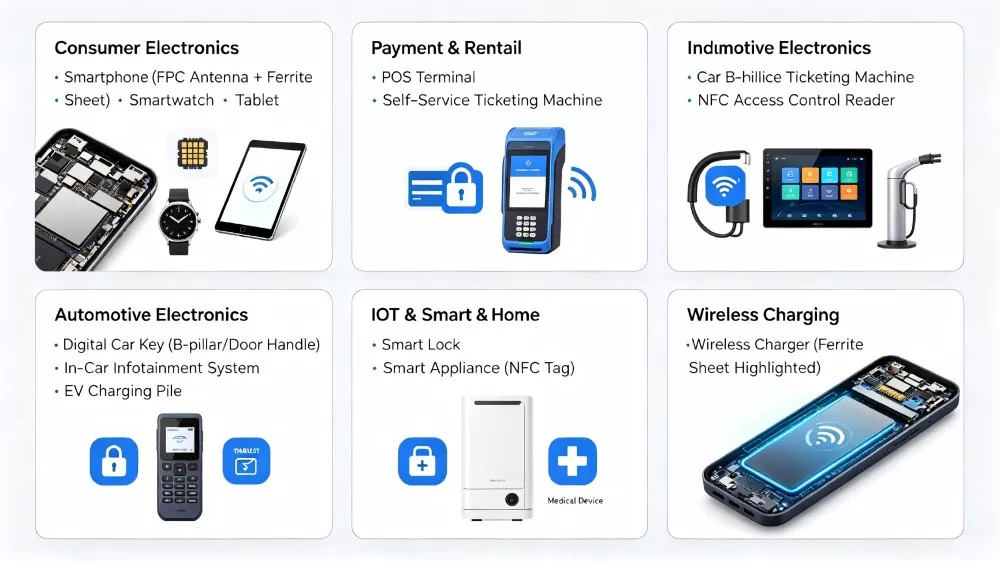

Gældende enheder

Hvorfor vælge Qianmu Communications NFC-antenne?

1. Ultratyndt, fleksibelt design - tykkelse så lav som 0,14–0,27 mm, perfekt egnet til ultratynde enheder og fleksible installationskrav.

2. Ferritisoleringslag - Standard ferrit inkluderet, som effektivt afskærmer mod interferens fra metalliske miljøer.

3. Flere installationsmetoder - understøtter forskellige muligheder, herunder 3M klæbende bagside (aftageligt klæbemiddel), IPEX-terminaler og lodning.

4. Bred temperaturdrift - Driftstemperaturområde: -40 ℃ til +85 ℃

5. Fuldt i overensstemmelse med standarder - opfylder RoHS miljøstandarder

6. Tilpassede tjenester - Fuldt tilpasselig understøttelse af dimensioner, former, spoledrejninger, induktansværdier og mere.

7. Hurtig levering - Hurtig prøveproduktion og effektiv masseproduktionslevering.

8. Professionel simuleringsstøtte - Leverer elektromagnetiske simuleringer og anbefalinger til optimering af hele maskinen.

RF-adfærd og overvejelser på systemniveau

En NFC-antennes ydeevne afhænger ikke kun af dens grundlæggende elektriske specifikationer, men også af det overordnede elektromagnetiske miljø skabt af den endelige enhedsstruktur. Faktorer som materialevalg, internt layout og omgivende komponenter kan i væsentlig grad påvirke antenneeffektiviteten og kommunikationsstabiliteten.

1. Metal detuning effekt

Når en antenne er installeret tæt på metalliske komponenter, herunder batterier, afskærmningsdæksler eller mekaniske rammer, kan de inducerede hvirvelstrømme ændre de elektromagnetiske karakteristika og ændre resonansfrekvensen. Uden korrekt ferritisolering kan denne afstemningseffekt forårsage resonansafvigelse, lavere koblingsydelse og reduceret kommunikationspålidelighed.

2. Ferritlagsfunktion i feltstabilisering

Det magnetiske ferritlag giver mere end interferensbeskyttelse. Det fungerer også som et magnetisk fluxstyringslag ved at rette det magnetiske felt mod den ikke-metaliske side af antennen. Dette hjælper med at forbedre koblingseffektiviteten, optimere signaltransmission og minimere energitab i applikationer, hvor metalkomponenter er i nærheden.

3. Impedanstilpasningsfølsomhed

NFC-systemer, der fungerer ved 13,56 MHz, kræver præcis impedanstilpasning på grund af deres følsomhed over for ændringer i kabinetdesign, klæbemiddeltykkelse og spoledeformation. Små variationer i mekanisk struktur kan påvirke resonanspunktet og Q-faktorens ydeevne, hvilket gør tuning på systemniveau nødvendig efter antenneintegration.

4. Kobling med enhedsarkitektur

Antennens ydeevne påvirkes også af de omgivende materialers dielektriske egenskaber, herunder plastikhuse, glasdæksler og PCB-stabelstrukturer. Materialer med højere dielektriske konstanter kan introducere yderligere parasitisk kapacitans, hvilket resulterer i smallere båndbredde og reduceret kommunikationsmargin.

5. Aktiv vs passiv systempåvirkning

For aktive NFC-antennekonfigurationer påvirker drivkredsløbet direkte fordelingen og styrken af ​​det elektromagnetiske felt. Selvom denne tilgang kan forlænge kommunikationsafstanden, øger den også følsomheden over for belastningsændringer og kræver mere præcis kontrol af jording, afskærmning og overordnet systemdesign.

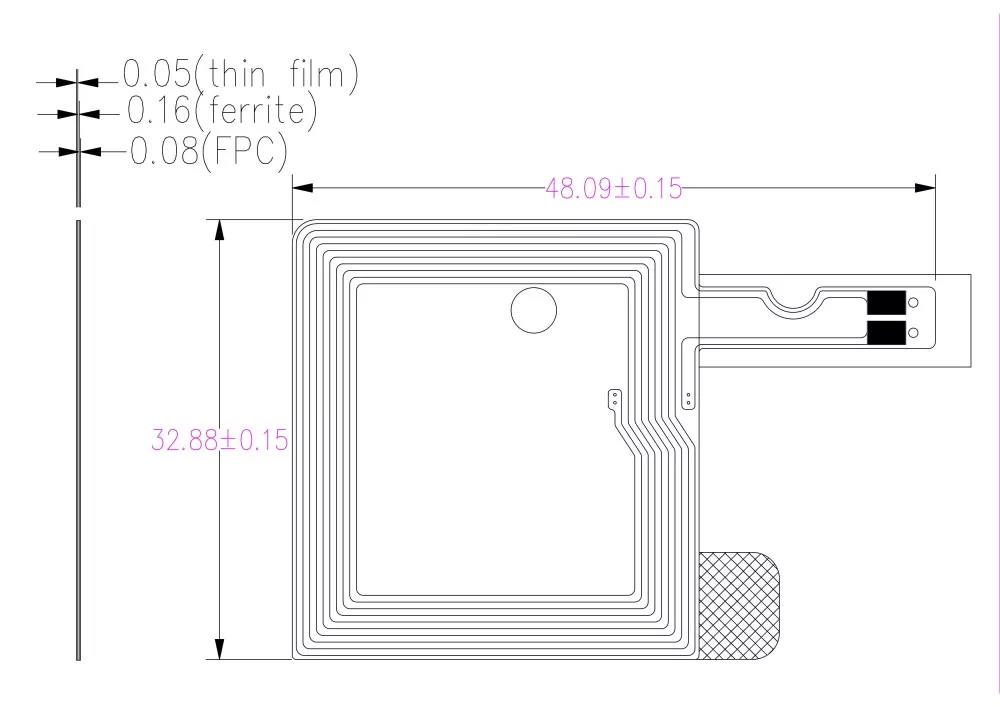

Tekniske specifikationer

Sammenlignet med jævnaldrende: Qianmu Communications' differentierende fordele

Installationsvejledning

Installation med klæbemiddel (FPC fleksibel antenne)

Dette er den mest almindeligt anvendte NFC-antenneinstallationsmetode:

Installationstrin:

1. Rengør overfladen - Brug en spritserviet til at rengøre installationsområdet (den indvendige overflade af enhedens kabinet eller batterioverfladen), og sørg for, at den er fri for olie og støv.

2. Træk udløserbeklædningen af ​​- fjern forsigtigt den 3M-klæbende beskyttelsesfilm fra bagsiden af ​​antennen.

3. Justering og placering - Juster antennen med det angivne installationssted, og sørg for, at spolens område er uhindret.

4. Tryk fast og jævnt - fra midten mod kanterne for at fjerne luftbobler.

5. Hærdning og afventning - Lad stå i 24 timer for at opnå optimal bindingsstyrke.

Installationsnoter:

Kundeanmeldelser

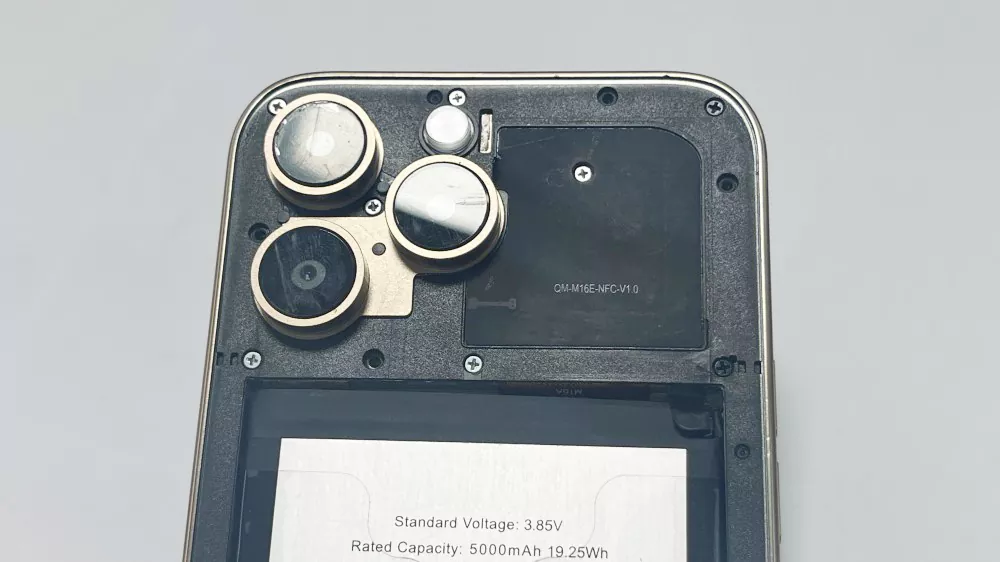

"Den NFC indbyggede bløde antenne fra Qianmu Communications har demonstreret stabil ydeevne i vores nye smartphone-model, der opnår et læseområde på 85 mm. Ferritlaget skærmer effektivt mod batteriinterferens, og kvalitetskonsistensen på tværs af masseproduktion er fremragende." - Mærkeproducent, Shenzhen Junge Technology Co., Ltd.

"De aktive NFC-antenner, der bruges i POS-terminaler, kræver høj pålidelighed og stærke RF-felter. Qianmu Communications produkter har bestået vores strenge EMVCo-test, og vi har allerede købt over 300.000 enheder." – Guangzhou ZhonghaidaSatellite Navigation Technology Co., Ltd. Fabrikant af betalingsterminaler

FAQ

Q1: Hvad er driftsfrekvensen for den indbyggede bløde antenne i NFC?

A: NFC opererer i det internationalt standardiserede 13,56 MHz ±7 kHz frekvensbånd, som almindeligvis anvendes i nærfeltskommunikationssystemer til trådløs dataoverførsel over kort afstand.

Q2: Hvad er den typiske læseafstand?

A: Kommunikationsrækkevidden er generelt begrænset til nogle få centimeter, typisk omkring 5-8 cm, afhængigt af antennedesign, enhedsstruktur og installationsforhold.

Q3: Hvornår kræves en NFC-antenne med en ferritkerne?

A: Når antennen skal installeres på overfladen af ​​et batteri, i nærheden af ​​et metalkabinet eller i et miljø med metalliske komponenter, er det vigtigt at bruge en antenne udstyret med et ferritlag. Ferritlaget kan effektivt isolere omvendt hvirvelstrømsinterferens forårsaget af metal.

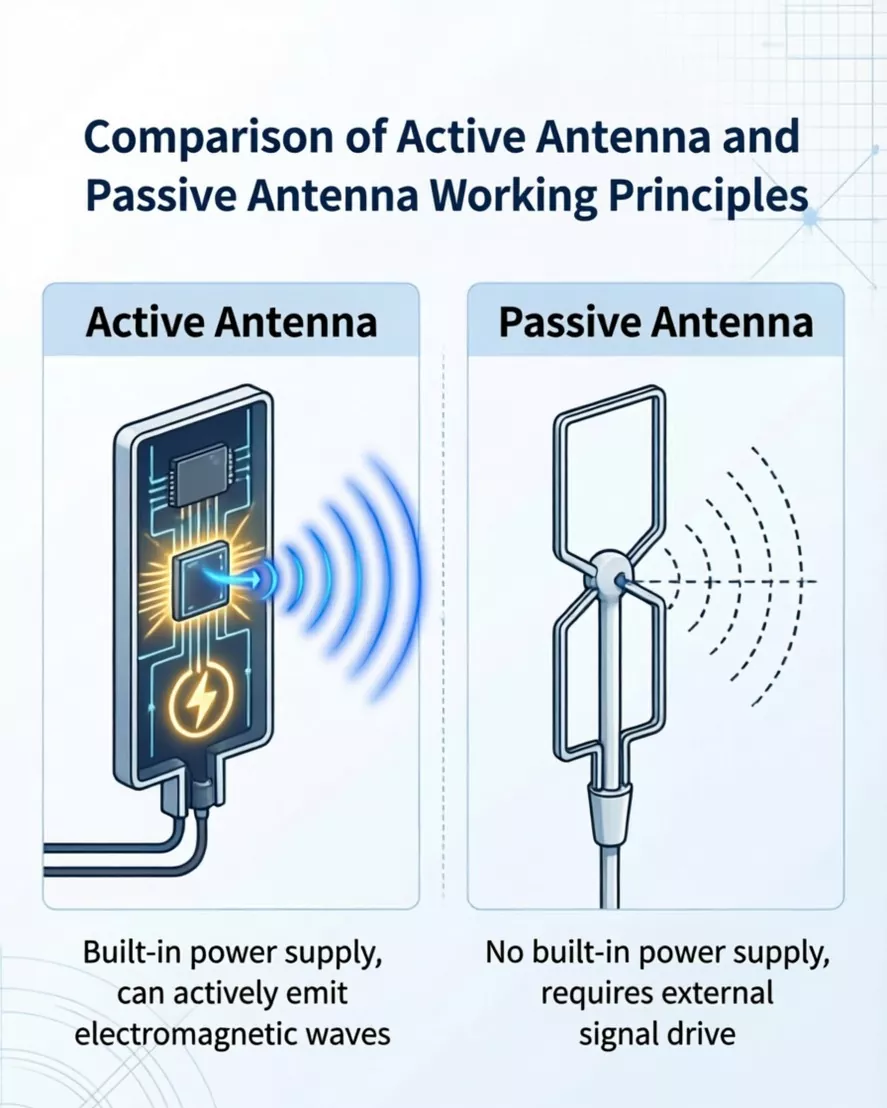

Q4: Hvad er forskellen mellem en NFC-indbygget blød antenne og en aktiv antenne?

A: Den indbyggede passive antenne er en passiv komponent, der er afhængig af magnetfeltinduktionen fra læseren/skriveren til at fungere, hvilket gør den velegnet til standard NFC-applikationer. Den aktive antenne integrerer signalforstærkning og drivkredsløb, hvilket gør den i stand til aktivt at generere et stærkere RF-felt, hvilket gør den ideel til scenarier såsom betalingsterminaler, der kræver et mere robust signal.

Q5: Kan det tilpasses i størrelse og form?

A: Ja, Qianmu Communications understøtter brugerdefinerede designs i alle størrelser, inklusive rektangulære, cirkulære og uregelmæssige former.

Q6: Hvilket induktansområde bruges almindeligvis?

A: Typiske designs falder inden for et induktansområde på ca. 1–2 μH, afhængigt af tuning og impedanstilpasningskrav.

Q7: Hvad er almindelige installationsmetoder?

A: Der er tre hovedinstallationsmetoder: ① 3M klæbende bagside (FPC fleksibel antenne - mest almindeligt anvendt); ② IPEX-stik (plug-in-type); ③ Loddeinstallation.

Q8: Er Qianmu Communication en forhandler eller en fabrik?

A: Qianmu Communications er en producent, der integrerer R&D, produktion og salg. Vi ejer vores egen fabrik og har en komplet produktionslinje samt et robust kvalitetskontrolsystem - langt fra blot at være en handelsvirksomhed.
