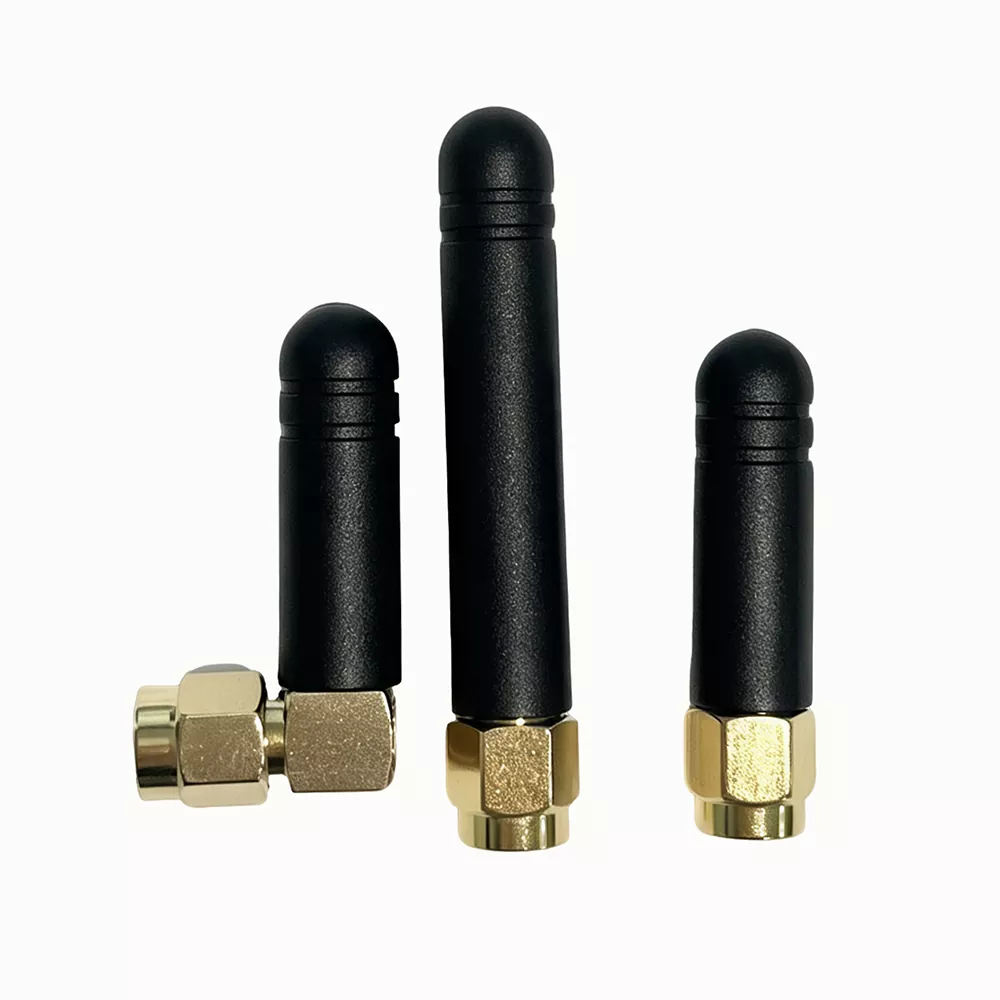

Lora antenne

LoRa Antenna er en 433MHz og 868–920MHz industriel IoT RF ekstern stangantenne designet til langdistance spread spectrum kommunikation.

Denne antenne er udviklet af Qianmu Communication og har en delt ekstern stangstruktur, der fleksibelt kan installeres på enhedshuse, pæle og kasser, hvilket reducerer tab af signalafskærmning forårsaget af metalskaller, vægge og bundkort.

Den bruger en støbt ren kobberoscillator i ét stykke og vejrbestandigt PVC-hus, der nøjagtigt dækker 433MHz lavbåndet og det globale 868–920MHz ISM-bånd.

Med stabil batch-ydeevne er LoRa-antennen velegnet til langdistance-low-power IoT-netværksprojekter.

Arbejdsprincip

Qianmu Communication 433/868–920MHz LoRa-antenne bruger et segmenteret resonansoscillatordesign kombineret med omnidirektionel RF-stråling for at opnå langdistancesignaltransmission og -modtagelse.

Den indvendige struktur inkluderer et RF-stik, impedanstilpasningsoscillator, isolationsafskærmningslag og vandtæt beskyttende hus. Alle præstationsparametre testes af virksomhedens RF-laboratorium ved hjælp af en vektornetværksanalysator.

1. Dual-Band Segmented Resonance Design

Antennen integrerer to uafhængigt matchede oscillatorer til 433MHz lavfrekvensbåndet og 868–920MHz ISM-båndet. Den målte full-band VSWR er ≤1,3, hvilket sikrer stabil resonans på tværs af begge frekvensområder.

Én antenne understøtter to almindelige LoRa-kommunikationsbånd uden at kræve separat inventar.

2. 360° Omnidirektionelt strålingsdesign

Den symmetriske stangformede oscillatorstruktur giver ensartet horisontal stråling med fluktuationer på ≤1dB og reducerer signalets blinde vinkler.

Under den samme transmissionseffekt er den målte transmissionsafstand i et åbent område 2,8 gange længere end for en enheds indbyggede antenne, hvilket understøtter multi-direktionelt enhedsnetværk uden signalubalance.

3. Metalafskærmning og anti-interferensstruktur

Kobberafskærmningsringe er integreret i antennebasen for at reducere elektromagnetisk interferens fra gateway-bundkort, industrimotorer og strømforsyningskabler.

I miljøer med kraftig interferens som fabrikker og understationer reduceres målt datapakketab med 65 %, hvilket sikrer stabil IoT-datatransmission.

4. Udendørs vejrbestandig struktur

Antennen har et fortykket PVC vandtæt hus med forseglede gummipakninger. Den har bestået 72-timers cykliske ældningstest og regnvandsmodstandstest fra -40°C til +70°C.

Oscillatoren forbliver beskyttet mod oxidation, med frekvensafvigelse inden for ≤±2MHz, hvilket bibeholder en stabil udendørs ydeevne.

5. 50Ω Standard Impedans Matching

Antennen bruger præcis fabriksimpedansjustering og understøtter standard RF-grænseflader til LoRa-enheder.

Det reducerer signalrefleksion forårsaget af impedansmismatch, sænker enhedens transmissionseffekt med 12 % og forlænger terminalens batterilevetid.

Kompatibel med understøttende enheder

Denne LoRa-antenne har stærk RF-kompatibilitet og kan tilsluttes direkte til langt de fleste laveffekt iot-kommunikationsterminaler uden adaptertilbehør

1. LoRa-kommunikationsvært: 433MHz LoRa-gateway, 868/915MHz industriel LoRa-koncentrator, udendørs LoRa-indsamlingsbase, trådløs datatransmissionsradio

2. Smart sensorterminaler: Jordtemperatur- og fugtighedssensor, vandkvalitetsovervågningssonde, gas-/brandrøgalarm, væskeniveautryksamler

3. Industrielle Internet of Things (iot) enheder: værkstedsdataindsamlingsterminal, produktionslinje trådløs kanban, lagervareplaceringstag-vært

4. Smart bytilbehør: Gadelygte med enkelt lampe, parkeringsmagnetisk detektor, brønddækselstatusmonitor, udendørs sikkerhedsalarmvært

5. Rf-tilbehørskomponenter: RF-feedere, signaleffektdelere, RF-relæforstærkningsmoduler

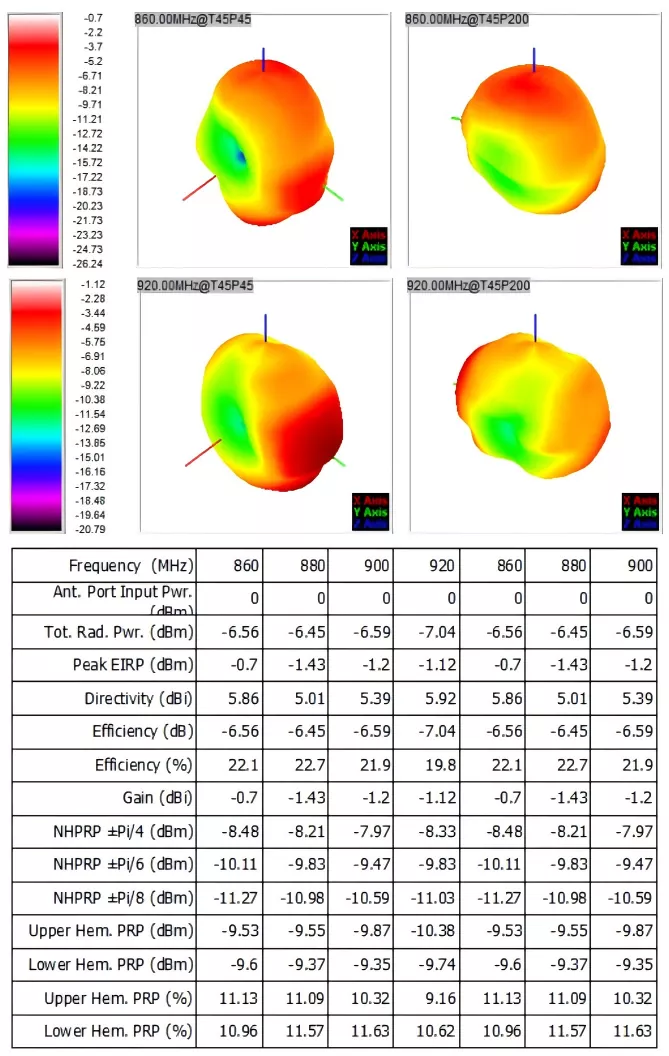

Standardiserede tekniske specifikationer

Alle parametre er resultaterne af interne RF ekkofri kammertest. Hvert parti LoRa-antenner leveres med et papirfabrikstestark, som kan bruges til projektaccept, eksporttolderklæring, Part A-kvalifikationsbekræftelse:

Indkøbsvejledning

Mange IoT-købere og R&D-ingeniører vælger modeller hovedsageligt baseret på pris, hvilket kan resultere i utilstrækkelig transmissionsafstand, udendørs skader, projektomarbejdelse og øgede omkostninger senere.

Når du køber Qianmu Communication LoRa-antenne, kan modellen vælges i henhold til fire nøglefaktorer:

1. Vælg I henhold til frekvensbåndskrav

Til europæisk eksport og indenlandske kommunale projekter foretrækkes 868MHz-båndet. 433MHz-båndet er velegnet til husholdningsbrug og industrielle 433MHz-sensorenheder.

Til multi-band hybrid netværksprojekter skal du vælge 433/868–920MHz dual-band LoRa eksterne antenner for at understøtte forskellige enheder med én antenne.

2. Vælg I henhold til driftsmiljø

Til indendørs tørre rum og kontorer kan standardmodeller vælges efter anvendelsesforhold.

Til udendørs landbrugsjord, kommunale gadelamper og kystnære miljøer med høj luftfugtighed eller højt saltindhold skal du vælge IP65 vandtætte og vejrbestandige modeller for at forhindre vandindtrængning og svigt.

For regioner med minusgrader i nordlige områder skal du bekræfte, at produktet understøtter lavtemperaturdrift på ≥-40°C.

3. Vælg I henhold til transmissionsafstandskrav

Til kortdistance indendørs udstyr kan lavforstærkningsantenner vælges.

Til udendørs overvågningsapplikationer i landbrugsjord og parker, der dækker flere kilometer, bør højforstærkede dual-band-antenner bruges til at reducere gateway-investeringer.

4. Vælg I henhold til projektkrav

Til laboratorietest og kortsigtede projekter kan der købes små mængder standardmodeller.

Til langsigtede storskalaprojekter såsom smarte byer og smart landbrug kan bulktilpasning med screentrykte logoer og dedikerede grænseflader vælges for at opretholde ensartet udstyrsudseende og reducere langsigtede drifts- og vedligeholdelsesomkostninger.

FAQ

Q1: Understøtter denne LoRa eksterne antenne både 433MHz og 915MHz frekvensbånd samtidigt?

A1: Qianmu Communications eksterne LoRa-antenne dækker hele området på 430-440MHz, 860-930MHz og er perfekt kompatibel med de almindelige ISM-bånd på 433MHz, 868MHz og 915MHz. En enkelt antenne kan tilpasses til LoRa-enheder i forskellige regioner.

Q2: Kan antennegrænsefladen, husets LOGO og eksportemballage tilpasses?

A2: Fuldt tilpasselig. Som kildefabrik kan vi erstatte forskellige typer RF-grænseflader såsom SMA/BNC/N/IPEX on demand, understøtte silketryk af kundemærke LOGO på skallen, brugerdefineret neutral engelsk eksportfarveboks, og minimumsordremængden for OEM/ODM brugerdefinerede ordrer kan forhandles fleksibelt.

Q3: Hvordan kan vi bekræfte den faktiske transmissionsafstand for den eksterne LoRa-antenne? Kan vi levere de målte data?

A3: Ja. Hver batch af LoRa eksterne antenner leveres med en radiofrekvens ekkofri kammertestrapport.
