FPC vs. PCB-antenner: Nøgleforskelle for kompakte elektroniske enheder

At vælge en antenne til en kompakt elektronisk enhed involverer mere end at finde en komponent, der passer til den tilgængelige plads. Antennen skal fungere med enhedens printkortlayout, kabinet, driftsfrekvens og omgivende komponenter.

FPC-antenner og PCB-antenner er to muligheder for indlejrede trådløse designs. Begge kan bruges i kompakt elektronik, men de adskiller sig i konstruktion, installationskrav, og hvordan de passer ind i fremstillingsprocessen.

For ingeniører, der udvikler IoT-enheder, tablets, bærbar elektronik og trådløse terminaler, kan en tidlig forståelse af disse forskelle hjælpe med at undgå unødvendige designændringer under prototyping.

Hvad er en FPC-antenne?

En FPC-antenne bruger et ledende mønster på et fleksibelt trykt kredsløbssubstrat. Dens tynde struktur gør det muligt at installere den i passende smalle rum eller langs visse buede overflader inde i et elektronisk kabinet.

Dette kan være nyttigt, når hovedprintkortet ikke giver tilstrækkelig plads til antennen, eller når enhedshuset kræver en anden monteringsposition.

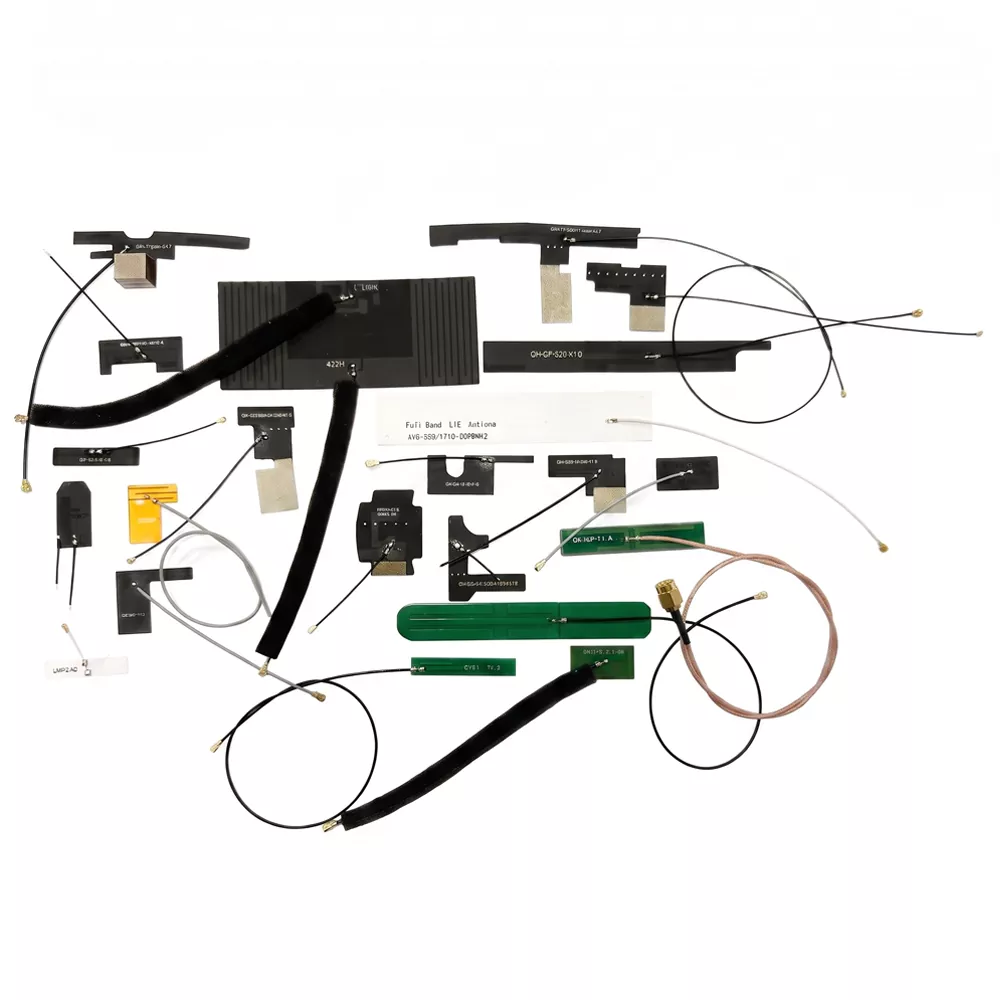

Typiske applikationer omfatter bærbar elektronik, håndholdte terminaler, bærbare enheder og kompakt IoT-udstyr. DeFPC-antennerækkeviddefra Qianmu dækker indbyggede antenneløsninger til forskellige trådløse applikationer, med specifikationer valgt i henhold til enhedskrav.

Når en FPC-antenne evalueres, bør ingeniører kontrollere dens dimensioner, driftsfrekvens, kabel- og stikmuligheder, monteringsmetode og afstand fra metalkomponenter i nærheden.

Hvad er en PCB-antenne?

En PCB-antenne er dannet af et ledende mønster på et printkort. Afhængigt af designet kan det integreres i hovedprintkortet eller placeres på et dedikeret kort.

Denne tilgang kan reducere behovet for en separat antennekomponent, når printkortet har nok plads til det udstrålende element og dets nødvendige frigang. Det overvejes ofte til trådløse moduler, IoT-controllere, smart home-udstyr og andre produkter med et relativt stabilt boardlayout.

En PCB-antenne er dog ikke automatisk den billigere eller bedre ydende mulighed. Dets resultater afhænger af antennegeometrien, stelplanet, pladematerialer, komponenter i nærheden og det endelige kabinet.

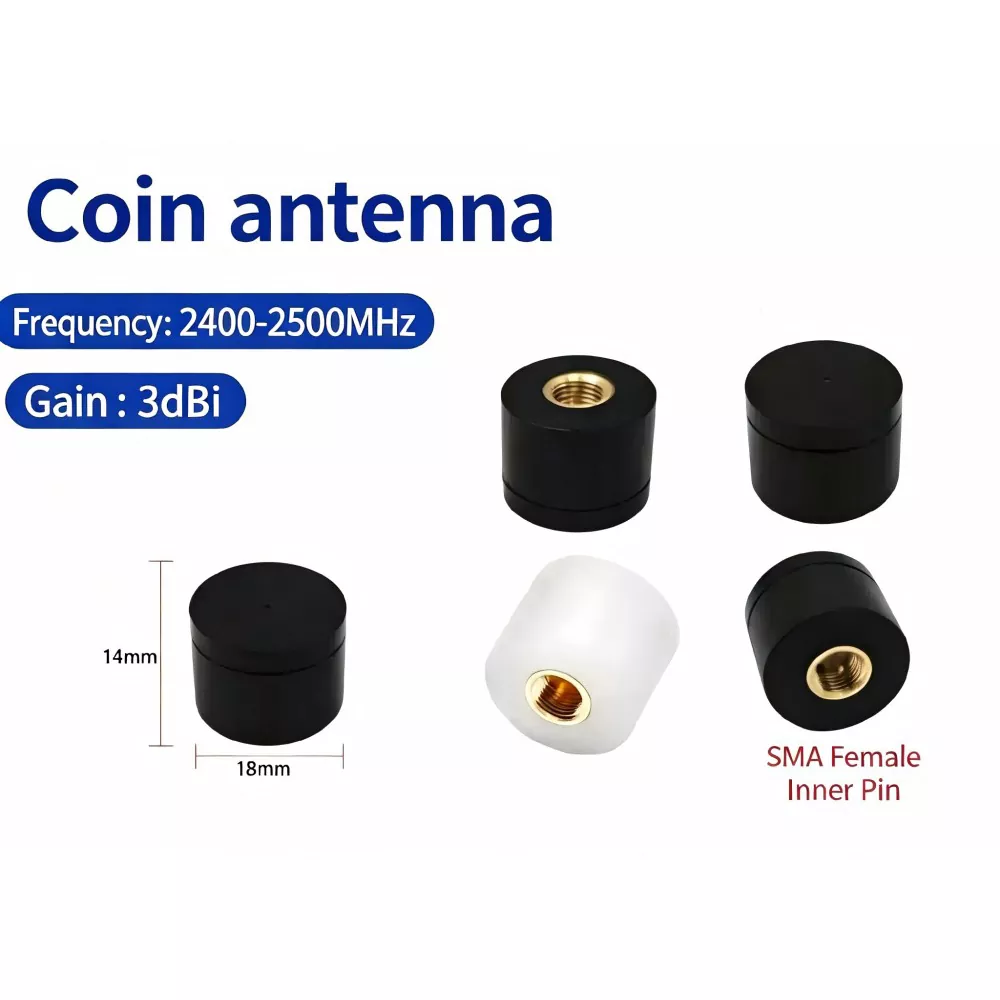

Qianmu'sindbyggede antenneløsningeromfatter både FPC-baserede og PCB-integrerede tilgange til forskellige enhedsstrukturer.

FPC-antenne vs. PCB-antenne: nøgleforskelle

Den praktiske forskel er, hvordan hver antenne passer ind i produktet. En FPC-antenne giver mere frihed i placeringen, mens en PCB-antenne kan forenkle integrationen, når printkortet er designet omkring det.

Ingen af ​​typerne garanterer bedre trådløs ydeevne uden test i den tilsigtede enhed.

1. Installationsplads og mekanisk design

Den ledige plads er ofte den første faktor, der skal vurderes.

En FPC-antenne kan placeres langs en indkapslingsvæg eller inden for et smalt internt område, forudsat at antennens bøjningsgrænser, monteringsbetingelser og elektriske krav overholdes. Dette kan være nyttigt på enheder, hvor batteriet, skærmen og bundkortet optager det meste af den tilgængelige plads.

En PCB-antenne har brug for et passende område på printkortet. Dens layout skal tage højde for det udstrålende element, stelplanet og afstand fra andre komponenter.

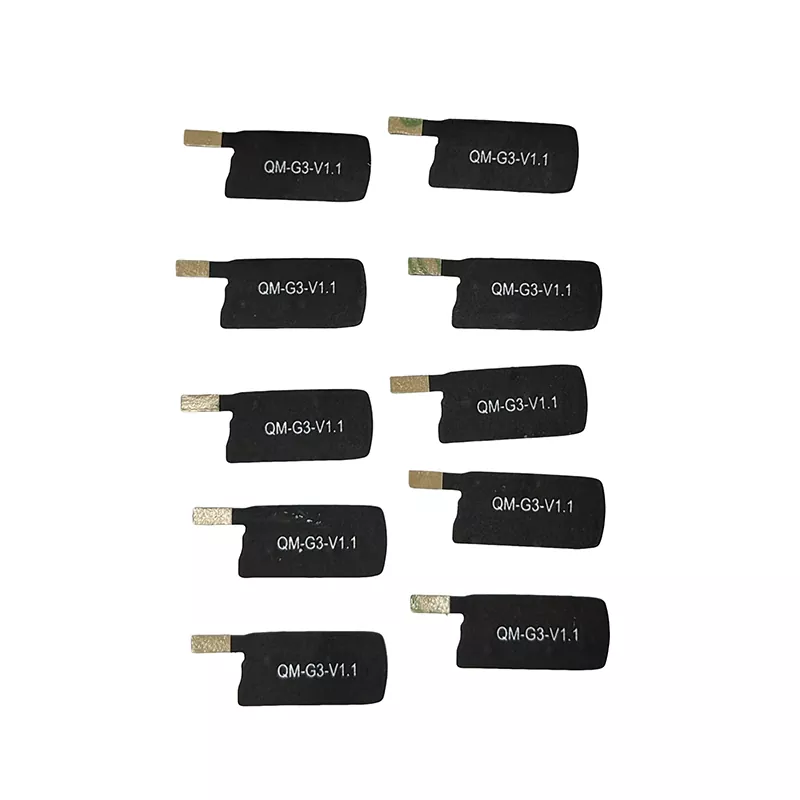

For eksempel kan en tablet med et tæt pakket internt layout have gavn af at vurdere en fleksibel antenne, der kan placeres væk fra overfyldte områder. Qianmu'sUltratynd FPC-tabletantenneer et relevant produkt at gennemgå, når man vurderer denne type integration.

Det endelige valg bør baseres på det komplette mekaniske design snarere end antennens dimensioner alene.

2. RF-ydelse og signalstabilitet

En fleksibel antenne giver ikke automatisk en stærkere modtagelse, og en PCB-integreret antenne er ikke nødvendigvis mere stabil.

Ydeevnen afhænger af driftsfrekvensen, antennegeometrien, impedanstilpasning, jordreference, kabinetmaterialer og omgivende komponenter. Batterier, metalbeslag, skærme og kabler kan alle påvirke den installerede antenne.

Inden du vælger en antenne, bør ingeniører bekræfte følgende parametre:

• Driftsfrekvens og påkrævet båndbredde

• Impedans og VSWR

• Forstærkning og strålingsmønster

• Jordplan og antenneafstand

• Krav til stik og fødekabel

• Ydeevne i det færdige kabinet

For kompakte trådløse enheder er det særligt vigtigt at teste antennen i den faktiske installationsposition. Resultater opnået fra en selvstændig antenne repræsenterer muligvis ikke dens ydeevne, efter at antennen er samlet i det endelige produkt.

3. Fremstillingsomkostninger og montering

De samlede omkostninger afhænger af det komplette enhedsdesign, ikke kun antenneprisen.

En PCB-antenne kan reducere separate komponenter og monteringstrin, når den passer til et eksisterende kortlayout. Men hvis designet kræver ændringer af PCB-dimensioner, routing eller komponentplacering, kan disse ændringer øge udviklingsarbejdet.

En FPC-antenne er en separat komponent og kan kræve yderligere fastgørelsesmaterialer, et kabel eller et stik. Det kan ikke desto mindre være mere praktisk, når det undgår en større PCB eller kabinet redesign.

For OEM-projekter skal du sammenligne følgende omkostninger:

• Antenne fabrikation

• PCB og indkapsling modifikationer

• Kabler, stik og monteringsmaterialer

• Montering og eftersyn

• Prototypetest og RF-tuning

• Produktionsvolumen og forventet efterspørgsel

At anmode om tilbud baseret på de samme tekniske krav giver en mere nyttig sammenligning end at bedømme de to teknologier ud fra deres grundlæggende komponentpriser.

4. Hvilken antenne er egnet til din applikation?

Det passende design afhænger af enhedens fysiske struktur og trådløse krav.

Bærbare og bærbare enheder:En FPC-antenne kan være værd at evaluere, når kabinettet er buet, eller det interne layout efterlader begrænset plads til en stiv antennestruktur.

Smart home og IoT-produkter:Begge muligheder kan være passende. Beslutningen afhænger af den trådløse standard, kortlayout, kabinet og montageproces.

Industrielt trådløst udstyr:En PCB-antenne kan fungere godt, når kortets layout er fast, og der er tilstrækkelig frigang til rådighed. En FPC-antenne kan være nyttig, når monteringspladsen er begrænset.

Tablet og håndholdte terminaler:En fleksibel antenne kan give yderligere positioneringsmuligheder, især når den interne struktur er overfyldt. Det endelige valg kræver stadig RF-validering.

Qianmu'sproduktsortimentomfatter interne og eksterne antennekategorier til forskellige trådløse applikationer. Gennemgang af de tilgængelige produktstrukturer sammen med enhedstegningerne kan hjælpe med at indsnævre de relevante muligheder.

5. Hvilke oplysninger er nødvendige for en brugerdefineret antenne?

Før du anmoder om et tilbud eller en prototype, skal du forberede de vigtigste detaljer for den påtænkte applikation:

1. Frekvensbånd:Angiv de nødvendige driftsfrekvenser og trådløse standarder.

2. Tilgængelige dimensioner:Angiv den maksimale antennestørrelse og tilgængeligt installationsområde.

3. Enhedsstruktur:Del PCB-tegninger, kabinetdimensioner og placeringen af ​​nærliggende metalkomponenter eller batterier.

4. RF krav:Identificer målimpedansen, båndbredden, VSWR, forstærkning og andre relevante præstationskriterier.

5. Tilslutningsmetode:Bekræft, om designet har brug for en direkte PCB-forbindelse, koaksialkabel, IPEX-stik eller en anden grænseflade.

6. Testkrav:Angiv eventuelle nødvendige RF-målinger eller validering på produktniveau.

7. Produktionsplan:Angiv prototypemængden, forventet ordrevolumen og udviklingsplan.

Disse detaljer hjælper med at afgøre, om en FPC-antenne, PCB-antenne eller en anden indbygget antennestruktur er passende til projektet.

Ofte stillede spørgsmål

Er en FPC-antenne bedre end en PCB-antenne?

Ikke i alle applikationer. FPC-antenner giver større fleksibilitet i fysisk placering, mens PCB-antenner kan forenkle integrationen, når boardlayoutet giver tilstrækkelig plads. Det rigtige valg afhænger af enhedens struktur og RF-krav.

Kan FPC- og PCB-antenner understøtte Wi-Fi og Bluetooth?

Ja. Begge kan designes til Wi-Fi- og Bluetooth-applikationer, herunder 2,4 GHz-produkter. Kompatibilitet afhænger af antennedesign, båndbredde, matchning og installationsbetingelser.

Koster en PCB-antenne altid mindre?

Nej. En PCB-antenne kan reducere separate komponenter og montagearbejde, men PCB-redesign kan øge udviklingsomkostninger. En FPC-antenne kan være mere økonomisk, når den undgår større ændringer på bundkortet eller kabinettet.

Hvad påvirker ydeevnen af ​​en indbygget antenne?

Driftsfrekvens, antennegeometri, stelplan, impedanstilpasning, kabinetmaterialer og komponenter i nærheden kan alle påvirke ydeevnen. Test i den færdige enhed er afgørende.

Kan Qianmu levere en tilpasset FPC-antenne?

Qianmus FPC-antenneside beskriver tilgængelige tilpasningsmuligheder, herunder dimensioner, frekvens, stik, kabler og installationsmetoder. De endelige specifikationer skal bekræftes i forhold til projektets RF og mekaniske krav.

Vælg mellem FPC- og PCB-antenner

Beslutningen mellem en FPC-antenne og en PCB-antenne bør starte med enhedens layout, driftsfrekvens og påkrævet trådløs ydeevne. Installationsfleksibilitet, monteringstrin og samlede udviklingsomkostninger bør derefter vurderes sammen.

For kompakte elektroniske produkter kan bekræftelse af antennepositionen tidligt og testning af designet i dets tilsigtede kabinet reducere undgåelige ændringer senere i udviklingen.

For at vurdere en passende mulighed, gennemgå Qianmus FPC-antenneløsninger og andre indbyggede antennemuligheder sammen med dine enhedskrav.
