Tablet 4G dataantenne

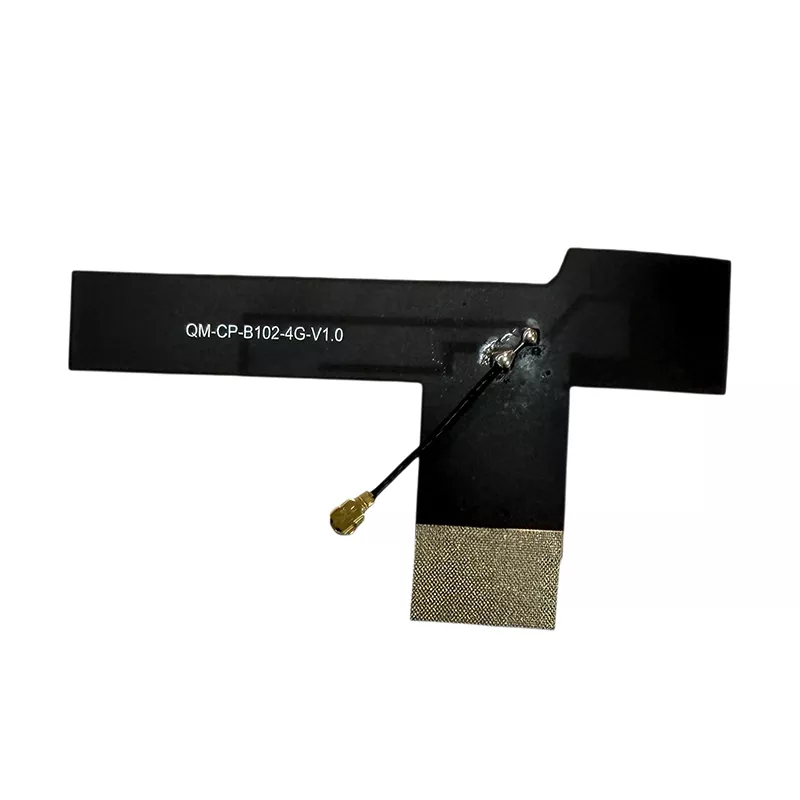

Tablet 4G-dataantennen er en indbygget trådløs signalmodtagelses- og transmissionskomponent designet specielt til tablet-enheder. Denne Tablet 4G LTE-antenne har en let, fleksibel struktur, der er optimeret til den begrænsede indre plads på tablets. Den håndterer datatransmission og signalmodtagelse over 4G LTE-netværk, understøtter mobilforbindelse, dataupload og -download samt stabil netværkskommunikation. Som en indbygget 4G LTE-antenne er den designet til intern installation frem for brug som en ekstern universalantenne.

Sammenlignet med konventionelle interne antennekonfigurationer kombinerer denne løsning et fleksibelt FPC-substrat med en kompakt profil for at rumme forskellige tabletstrukturer. Designet kan evalueres til forbruger-, uddannelses-, industri- og specialiserede tabletapplikationer i henhold til de nødvendige frekvensbånd og installationsbetingelser.

Kompatibel enhedsrækkevidde

Som en alsidig og tilpasselig 4G LTE-antenne til tablet-applikationer er dette produkt designet til tablet-enheder, der understøtter 4G-netværksforbindelse. Kompatibilitet afhænger af enhedens understøttede frekvensbånd, interne antenneplads og RF-interface.

• Civile tablets i forbrugerkvalitet: tablets til hjemmeunderholdning, tablets til fuld netværkskommunikation og bærbare personlige tablet-enheder

• Pædagogiske kommercielle tablets: studerende læringstablets, campus uddannelse-specifikke tablets, uddannelsesinstitution kommercielle tablets

• Industrielle robuste tabletter: industrielle håndholdte tabletter, støvtætte, vandtætte og eksplosionssikre industrielle tabletter, udendørs smarte tablets

• Specialtablets til køretøjer: infotainment-tablets til køretøjer, terminaler til logistik og transportkøretøjer, tablets til kontrol af entreprenørmaskiner

• Branchespecifikke tablets: medicinske tablets, sikkerhedsovervågningstablets, lager intelligente terminaltablets, IoT smart tablet-enheder

Detaljerede tekniske specifikationer

Installations- og brugsvejledning

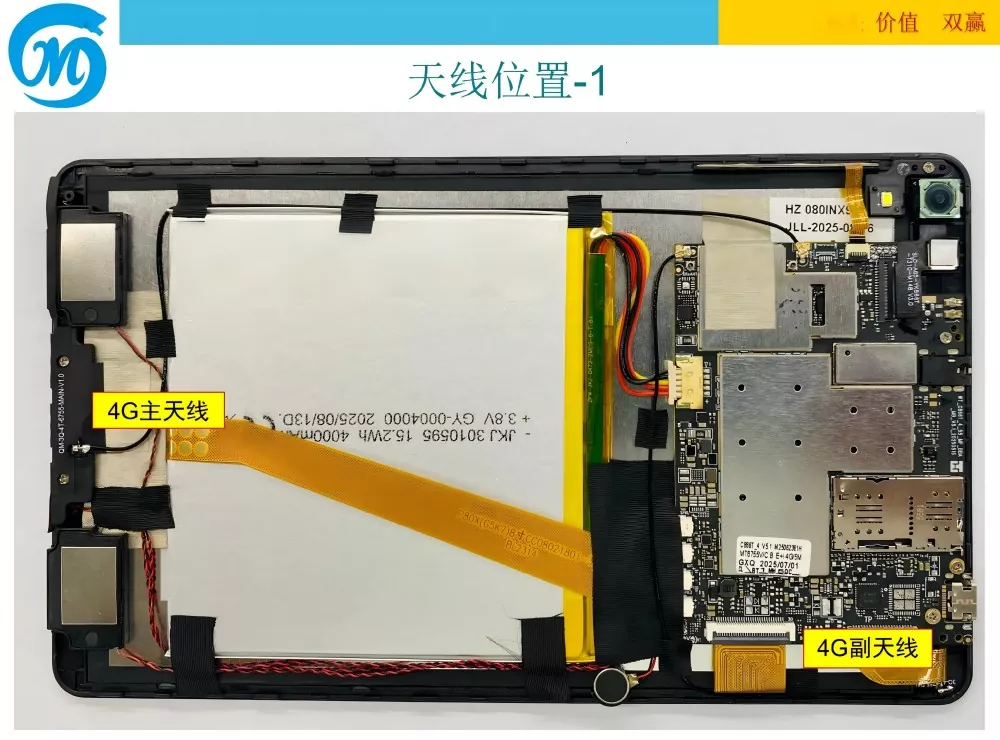

Denne Tablet 4G-dataantenne er designet til intern installation i kompatible tablet-enheder. Det kan bruges i enhedsfremstilling, vedligeholdelse og antenneudskiftningsprojekter. Installationen skal udføres af personale, der er fortrolige med tabletadskillelse og håndtering af RF-stik. De specifikke installationstrin er som følger:

1. Afmontering og rengøring: Sluk tablet-enheden, fjern bagdækslet, og fjern støv og snavs fra det indvendige installationsområde. Sørg for, at monteringsoverfladen er flad, ren og fri for fremspring eller forhindringer.

2. Placering og fastgørelse: Fjern den højtemperaturbestandige klæbende beskyttelsesfilm fra bagsiden af ​​antennen. Juster den præcist med den reserverede antenneposition inde i tabletten, og anbring den på et frit område af enhedens krop, der ikke er blokeret af metal. Tryk forsigtigt i 3 til 5 sekunder for at sikre, at antennen klæber sikkert, uden løshed eller løftekanter.

3. Interfaceforbindelse: Ret IPEX-stikket for enden af ​​antennen ind med RF-stikket på tablet-bundkortet, og tryk derefter lodret ned, indtil det er sikkert forbundet. Sørg for god kontakt uden løse forbindelser eller dårlig kontakt. Dette tilslutningsarrangement er relevant, når du vælger en IPEX 4G LTE-antenne til en kompatibel tablet RF-grænseflade.

4. Organiser kabelføringen: Arranger antennekablerne pænt for at undgå overdreven træk, bøjning eller kompression, og hold dem væk fra varmegenererende områder såsom batteriet og bundkortet for at forhindre langsigtet ældning og beskadigelse.

5. Installationstest: Sæt tablet-bagcoveret på igen, fastgør fikseringsskruerne, tænd for enheden, aktiver 4G-netværk, test internethastighed og signalstyrke, og bekræft, at der ikke er nogen signalafvigelser eller problemer med afbrydelsen før normal brug.

Virksomhedens baggrund

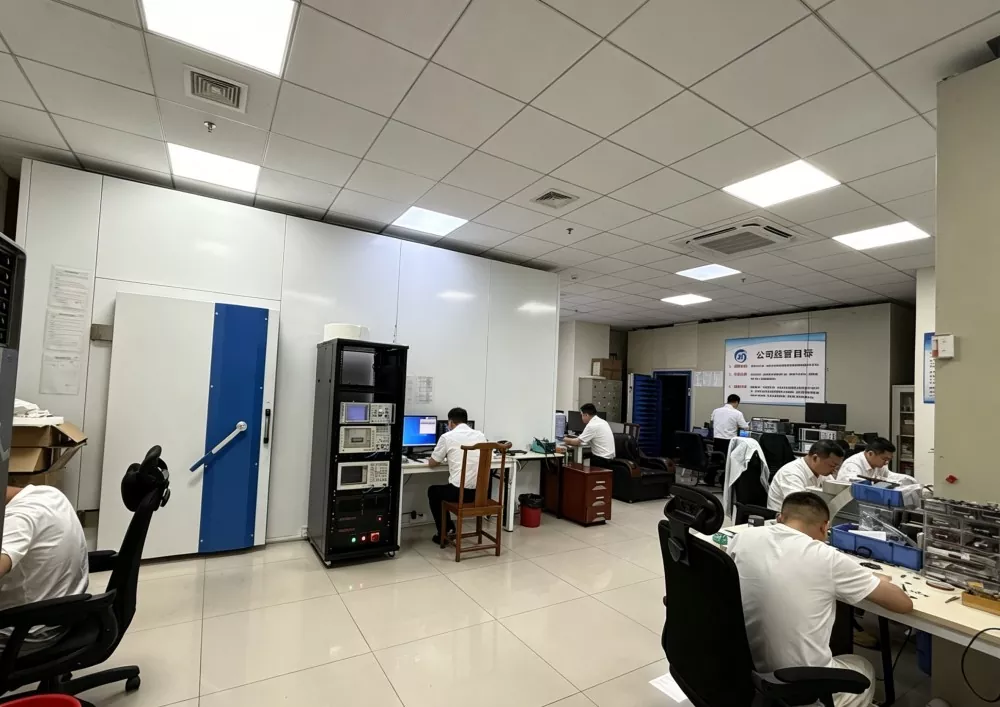

Shenzhen Qianmu Communication Technology Co., Ltd. har været engageret i kommunikationsantenneindustrien i over et årti, og har fungeret som en kinesisk producent og leverandør, der integrerer antenne-F&U, formudvikling, storstilet produktion, kvalitetskontroltest og eftersalgssupport. Virksomheden har specialiseret sig i trådløse kommunikationsantenneløsninger, herunder Tablet 4G Data Antenne-produkter, IoT-antenner og indbyggede terminalantenner. Dets faciliteter omfatter fremstillingsoperationer, produktionslinjer, F&U-laboratorier og testudstyr til at understøtte produktudvikling og kvalitetskontrol. Fabriksbesøg kan arrangeres, og produktions- og kontrolprocesser er underlagt virksomhedens kvalitetsstyringsprocedurer.

Kerneteammedlemmerne har hver især over 10 års erfaring i kommunikationsantenner R&D, med ekspertise i signaltilpasning, impedanstilpasning og interne installationskrav til forskellige tablet-enheder. Holdet har leveret antenneløsninger til mere end 300 producenter af digitale terminaler og industrielt udstyr verden over. Skræddersyede løsninger er tilgængelige i henhold til produktkrav og enhedsintegrationsbetingelser.

Produktvalgsguide

Når du vælger en Tablet 4G LTE-antenne, omfatter almindelige overvejelser frekvenskompatibilitet, installationsplads, stiktype og RF-ydeevne. Følgende punkter kan hjælpe med at afgøre, om den foreslåede antenne er egnet til et bestemt tabletprojekt.

• Tjek frekvensbåndets kompatibilitet: Prioriter antenner, der dækker de nødvendige frekvensbånd. For husholdningsapparater skal du kontrollere kompatibiliteten med de tilsigtede bærebånd; for eksportenheder, bekræft understøttelse af de frekvensbånd, der bruges på målmarkedet. Manglende bånd kan påvirke signalmodtagelse og dataydelse.

• Tjek materialet og håndværket: En fleksibel FPC 4G-antenne kan imødekomme interne installationskrav, hvor der er behov for et tyndt, fleksibelt underlag. Gennemgå substratet, det ledende element og den isolerende belægning for at afgøre, om designet er egnet til det påtænkte installationsmiljø.

• Tjek faktiske testparametre: Gennemgå tilgængelige testrapporter og måledata. Nøgleparametre omfatter forstærkning, SWR og impedans. Bekræft, at den målte ydeevne opfylder kravene til målenheden og driftsbåndene.

• Tjek kompatibilitetsdimensioner: Vælg de passende antennedimensioner i henhold til tablettens indre rum. For ultratynde enheder skal du overveje det 0,15 mm tykke design og kontrollere det tilgængelige monteringsområde, kabelrute og frigang. Brugerdefinerede ikke-standardstørrelser kan diskuteres for at imødekomme installationsbegrænsninger.

• Kontroller RF-stikket: IPEX/U.FL-stikket skal passe til RF-stikket på tablet-bundkortet. Bekræft konnektorgenerering, kabellængde og tilslutningsarrangement før bestilling. En intern LTE-antenne til tabletprojekter kan kræve en anden stik- eller kabelkonfiguration afhængigt af enhedens design.

• Tjek tilpasning og forsyningskapacitet: For projekter med specielle dimensioner, kabellængder, konnektorkrav eller frekvenskonfigurationer kan en brugerdefineret tabletantenne evalueres i henhold til enhedsspecifikationerne. Bekræft prøver, testkrav, produktionsmængder og leveringstider før masseproduktion.

• Tjek producentens muligheder: Overvej producentens erfaring, produkttest, kvalitetskontrol, tilpasningsmuligheder og eftersalgssupport, når du vælger en langsigtet antenneleverandør.

FAQ

Q1: Understøtter denne Tablet 4G-dataantenne oversøiske 4G-netværk?

A: Antennen understøtter de frekvensbånd, der er angivet i de tekniske specifikationer. For eksportudstyr skal du sammenligne disse bånd med de LTE-bånd, der bruges i mållandet, og tablettens modemkrav. Yderligere frekvenskonfigurationer kan diskuteres, hvis standardspecifikationerne ikke dækker de nødvendige bånd.

Q2: Kan antennen tilpasses med hensyn til størrelse, stiktype og kabellængde?

A: Ja. Tilpasningsmuligheder kan omfatte antennedimensioner, kabellængde, stiktype og frekvenskonfiguration i henhold til udstyrets interne struktur. Til et brugerdefineret tabletantenneprojekt skal du sørge for den tilgængelige installationsplads, nødvendige LTE-bånd, RF-stikdetaljer og målapplikation, så kompatibiliteten kan evalueres.

Q3: Hvor lang er produktgarantien? Hvordan håndteres kvalitetsproblemer?

A: Produktet leveres med 1 års garanti og livstidsvedligeholdelsesservice. For kvalitetsproblemer, der ikke er forårsaget af menneskelig skade, giver den angivne servicepolitik gratis erstatninger eller genforsendelser sammen med teknisk support til at løse brugsproblemer. Bekræft de gældende vilkår, når du afgiver en ordre.

Q4: Vil hyppig bøjning skade en fleksibel antenne?

A: Produktet bruger et fleksibelt FPC-substrat designet til intern installation. Undgå skarpe folder, gentagne overdreven bøjninger eller tryk på det udstrålende element og fødekablet. Installationen skal følge antennens mekaniske krav for at hjælpe med at opretholde dens struktur og RF-ydeevne.

Q5: Hvad er den mindste ordremængde? Kan der leveres blandede partier?

A: Standardprodukter på lager angives ikke at have nogen minimumsordremængde, med små blandede partier og lejlighedsvise køb understøttet. Store ordrer kan kvalificere sig til differentieret prisfastsættelse. Bekræft nuværende lager, tilpasningskrav og produktionstid før bestilling.

Q6: Hvilket stik bruger antennen?

A: Standardgrænsefladen er en IPEX/U.FL universalkonnektor med tilpassede terminalmuligheder. Konnektoren skal kontrolleres mod tablet-bundkortets RF-stik. For et IPEX 4G LTE-antennekrav skal du bekræfte stikgenereringen og kabellængden før produktion.
