Hvorfor er en delt cykelantenne afgørende for pålidelig smart mobilitetsforbindelse

Efterhånden som delte cykler, e-cykler og el-scootere bliver mere og mere forbundet, er pålidelig trådløs kommunikation afgørende for smart låsning, positionering, flådeovervågning og fjernstyring.QianmuudviklerDelt cykelantennespecielt til kompakte smart-lock-miljøer, der hjælper med at overvinde signaldæmpning forårsaget af metalhuse, batterier, printkort, vibrationer og begrænset installationsplads. Dens design understøtter NB-IoT, 4G Cat.1/LTE-kommunikation og valgfri GPS/BeiDou-positionering til tilsluttede tohjulede mobilitetsapplikationer.

En delt cykelantenne er mere end en lille RF-komponent installeret inde i en cykellås. Det er en kritisk del af kommunikationssystemet, der gør det muligt for tilsluttede køretøjer at udveksle data med cloud-platforme og modtage fjernkommandoer. Fordi smarte låse har lukkede hulrum, der indeholder batterier, metalstrukturer, PCB'er og andre elektroniske komponenter, kan antennevalg og RF-tuning direkte påvirke kommunikationspålidelighed og energiforbrug.

Indholdsfortegnelse

1. Hvad er en delt cykelantenne?
2. Hvorfor betyder antenneydelsen noget for delt mobilitet?
3. Hvordan fungerer en delt cykelantenne?
4. Hvad er nøglefunktionerne?
5. Tekniske specifikationer på et øjeblik
6. Hvor kan det bruges?
7. Hvordan skal det installeres?
8. Hvordan skal du vælge den rigtige antenne?
9. Hvad skal købere spørge en producent?
10. Ofte stillede spørgsmål
11. Konklusion

Hvad er en delt cykelantenne?

En delt cykelantenne er en kompakt IoT RF-antenne designet til at fungere inde i smart-låsen eller kommunikationskabinettet på tilsluttede cykler og elektriske tohjulede køretøjer. I modsætning til konventionelle eksterne antenner er den integreret i produkthuset, hvilket hjælper med at bevare et rent udseende, samtidig med at risikoen for utilsigtet stød, brud eller uautoriseret fjernelse reduceres.

Antennen fungerer sammen med smart-lock-bundkortet og mobilkommunikationsmodulet. Den kan understøtte trådløs dataoverførsel til funktioner som køretøjsrapportering, låsestatus, batteriinformation, fejlinformation, fjernoplåsning og flådestyring. Afhængigt af systemarkitekturen kan den også integreres med positioneringsfunktioner som GPS og BeiDou.

For producenter, der udvikler tilsluttede cykler, er den vigtigste udfordring ikke blot at finde en antenne med passende elektriske parametre. Antennen skal fungere pålideligt efter at være installeret inde i selve låsehuset. Dette gør RF-tuning, mekanisk integration, kabelføring og miljøtestning særligt vigtige.

Hvorfor betyder antenneydelsen noget for delt mobilitet?

Delte mobilitetskøretøjer opererer i konstant skiftende miljøer. En cykel kan bevæge sig gennem gader, parkeringsområder, underjordiske faciliteter, tætte byområder og steder omgivet af bygninger eller andre køretøjer. Samtidig er antennen ofte installeret inde i et lille kabinet, der indeholder metalbeslag, lithiumbatterier, motorer og elektroniske kort.

En dårligt afstemt antenne kan derfor forårsage ustabil kommunikation eller øget strømforbrug. For store flådeoperatører kan selv et lille pålidelighedsproblem blive betydeligt, når det multipliceres på tværs af tusindvis af køretøjer.

• Pålidelig tilslutning:Stabil RF-ydelse hjælper smarte låse med at kommunikere med eksterne platforme.
• Effektivt strømforbrug:Reduceret RF-tab kan hjælpe med at minimere unødvendig transmissionseffekt.
• Nøjagtig placering:Korrekt designet kommunikations- og positioneringsantenner understøtter placeringsrelaterede funktioner.
• Mekanisk pålidelighed:Forstærkede kabeludgange og passende monteringsmetoder hjælper med at modstå kontinuerlige vibrationer.
• Kompakt integration:Slanke antennestrukturer udnytter begrænset intern låseplads bedre.

Hvordan fungerer en delt cykelantenne?

Kommunikationsprocessen kan forstås som en kontinuerlig sende-og-modtage-cyklus mellem smart-lock-elektronikken og det trådløse netværk.

1. Smart-lock-bundkortet genererer et RF-signal gennem dets kommunikationsmodul.
2. Et feeder-kabel overfører signalet fra RF-porten til den indbyggede antenne.
3. Antennen konverterer det elektriske RF-signal til elektromagnetisk stråling, der forplanter sig gennem det ikke-metalliske hus.
4. Det trådløse netværk modtager information såsom køretøjsstatus, batteritilstand, positionsdata og fejlinformation.
5. Fjernkommandoer modtages af antennen og konverteres tilbage til elektriske signaler til smart-lock-bundkortet.

Impedanstilpasning er især vigtig i denne proces. Et standard 50Ω RF-system hjælper med at sikre passende kompatibilitet mellem kommunikationsmodulet, fødekablet og antennen. Den endelige antenneydelse kan dog stadig blive påvirket af det fysiske låsehulrum, så test af det komplette samlede produkt er mere meningsfuldt end at evaluere antennen alene.

Hvad er nøglefunktionerne?

Cavity Anti-Interference Tuning

Smart-lock hulrum kan skabe komplekse elektromagnetiske forhold. Qianmus antenneløsninger kan indstilles i henhold til det faktiske hus, metalkomponenter, batteriposition og PCB-layout. Denne tilgang hjælper med at opretholde en mere stabil RF-ydeevne i trange rum.

Kompakt og fleksibel konstruktion

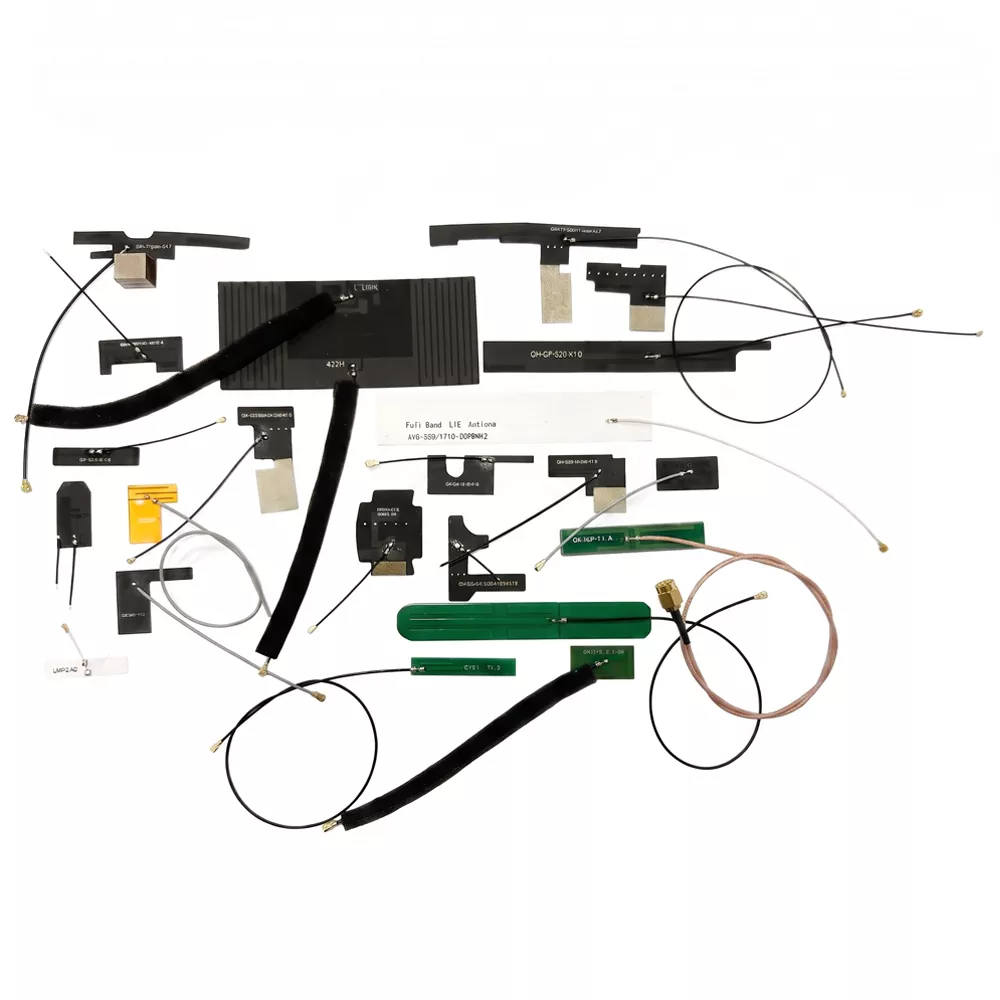

Forskellige smart-lock-strukturer kræver forskellige antenneformer. Tilgængelige konfigurationer kan omfatte fleksible FPC-antenner, keramiske antenner, fjederantenner og PCB-antenner. Denne fleksibilitet giver ingeniører mulighed for at vælge en formfaktor, der passer til det tilgængelige hulrum.

Vibrationsmodstand

Fællescykler udsættes for gentagne stød og vejvibrationer. Kabelsamlinger og loddede forbindelser kan blive potentielle fejlpunkter, hvis antennesamlingen ikke er mekanisk forstærket. Qianmus produktinformation specificerer en 500-timers simuleret vejvibrationspålidelighedstest, der dækker et 5-2000 Hz cykelområde uden elektrisk fejl.

Laveffekt RF-optimering

Kommunikationssikkerhed og energieffektivitet er tæt forbundet. Optimering af RF-linktab kan reducere behovet for overdreven transmissionseffekt, hjælpe med at understøtte længere batteriudskiftningsintervaller og potentielt reducere flådens vedligeholdelseskrav.

OEM og ODM tilpasning

Til projekter, der kræver specifikke dimensioner, frekvensbånd, stik eller kabellængder, kan tilpasning være mere effektiv end at vælge en generisk antenne. Qianmu understøtter tilpasset antenneudvikling i henhold til husdimensioner og interne komponentarrangementer.

Tekniske specifikationer på et øjeblik

Den faktiske antenneydelse afhænger af den komplette enhedsarkitektur. Derfor bør værdierne ovenfor betragtes som referencespecifikationer på produktniveau snarere end en erstatning for RF-test inde i det endelige smart-lock kabinet.

Hvor kan det bruges?

Delt cykelantenne er primært beregnet til tilsluttede tohjulede mobilitetsprodukter, men dens kompakte indbyggede arkitektur gør den også velegnet til flere relaterede IoT-applikationer.

• NB-IoT smarte cykellåse
• 4G Cat.1 fælles elcykel centrallåse
• Fælles el-scooter kommunikationsterminaler
• Tilsluttede flådestyringsenheder
• Indbyggede IoT-kommunikationsmoduler
• Små udendørs IoT-låse
• Smart skab og adgangskontrollåse

For produkter, der kombinerer kommunikation og positionering, kan et integreret dobbeltfunktionsdesign reducere interne ledninger og forenkle systemintegration.

Hvordan skal det installeres?

Korrekt installation er afgørende, fordi selv en teknisk egnet antenne kan opleve forringet ydeevne, hvis den placeres forkert inde i kabinettet.

1. Undgå metalobstruktion:Placer antennen væk fra store metalbeslag og andre ledende strukturer, når det er muligt.
2. Hold afstand til højstrømskomponenter:Undgå at placere antennen direkte ved siden af ​​batterier, motorstrømkredsløb eller andre større interferenskilder.
3. Fastgør antennen:FPC-antenner skal være solidt bundet til den tilsigtede indre overflade, mens fjederantenner skal være ordentligt fastgjort.
4. Beskyt fødekablet:Undgå skarpe bøjninger og overdreven mekanisk spænding. Den anbefalede mindste bøjningsradius er mindst otte gange kabeldiameteren.
5. Fastgør stik korrekt:IPEX-stik skal presses lodret på plads og fjernes ved at holde i konnektorhuset i stedet for at trække i kablet.
6. Test efter slutmontering:Evaluer RSRP og andre relevante kommunikationsindikatorer, efter at kabinettet er blevet fuldstændigt samlet og forseglet.

Det sidste trin er særligt vigtigt. RF-miljøet inde i et tomt testarmatur kan afvige betydeligt fra det for en færdig smart lås, der indeholder dets batteri, PCB, metaldele, ledninger og andre komponenter.

Hvordan skal du vælge den rigtige antenne?

At vælge den rigtige delte cykelantenne kræver mere end at sammenligne pris eller nominel gevinst. Indkøbs- og ingeniørhold bør evaluere det komplette applikationsmiljø.

1. Bekræft kommunikationsbånd.Bestem, om applikationen bruger NB-IoT, 4G Cat.1, LTE-M eller en anden trådløs teknologi.

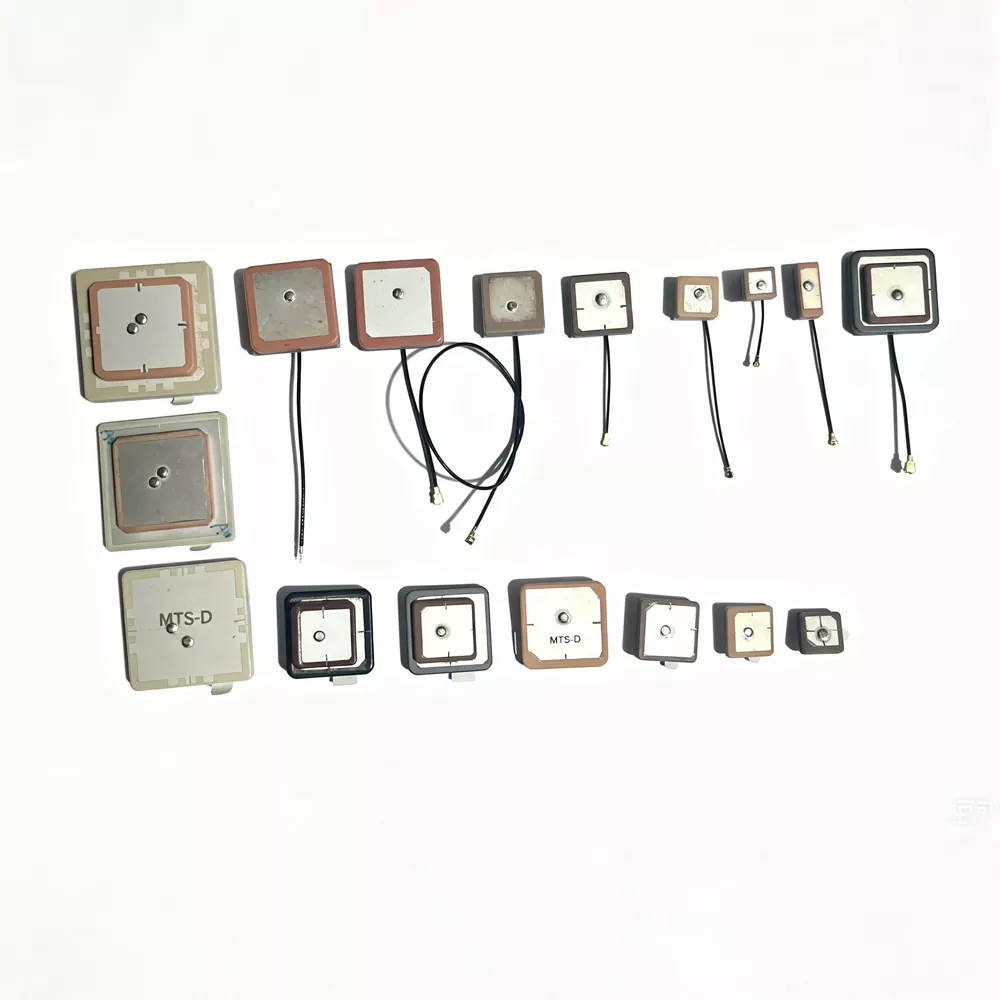

2. Definer krav til positionering.Hvis GPS- eller BeiDou-positionering er nødvendig, skal du bekræfte, om en dobbeltfunktionsantennekonfiguration er passende.
3. Mål det tilgængelige hulrum.Registrer den tilgængelige længde, bredde, højde, monteringsflade og afstand fra metaldele.
4. Tjek stikket.Bekræft RF-stiktypen og kabellængden, før du bestiller prøver eller masseproduktionskomponenter.
5. Overvej miljøforhold.Udendørs delt mobilitetsudstyr kræver passende temperatur- og vibrationsydelse.
6. Anmod om komplet enhedstest.Antennens ydeevne bør evalueres efter installation inde i selve låsehuset.
7. Vælg en erfaren producent.En leverandør med RF-tuning og tilpasningsmuligheder kan justere antennen til det rigtige hulrum i stedet for blot at levere en hyldekomponent.

Hvad skal købere spørge en producent?

For et kommercielt delt mobilitetsprojekt kan det at stille de rigtige tekniske spørgsmål reducere redesigncyklusser og forbedre produktionskonsistensen. Før købere vælger en producent, leverandør eller fabrik i Kina, bør de overveje følgende:

• Kan antennen indstilles efter det aktuelle smart-lock-hus?
• Hvilke NB-IoT, LTE eller 4G Cat.1 frekvensbånd understøttes?
• Kan kabellængde og stiktype tilpasses?
• Er FPC-, PCB-, keramik- eller fjederkonfigurationer tilgængelige?
• Kan kommunikation og GNSS-funktioner integreres?
• Kan prototypeprøver udvikles før masseproduktion?
• Er RF-testrapporter eller produktionskvalitetsregistre tilgængelige?
• Kan leverandøren understøtte OEM/ODM-krav til implementering af store flåder?

Qianmu fungerer som en antenneproducent med uafhængige R&D- og produktionskapaciteter. Dens fremstillingsproces omfatter antenneformning, montering, svejsning, strukturel fastgørelse, RF-fejlfinding, ydeevnetest og inspektion af færdige produkter. Denne vertikalt integrerede tilgang kan være værdifuld for projekter, der kræver gentagne tekniske justeringer og ensartet produktionskvalitet.

For mere information om virksomhedens bredere antennekapacitet, kan købere udforskeQianmu antenne producentressource eller gennemgå densproduktsortiment til kommunikationsantenner.

Ofte stillede spørgsmål

Betyder højere antenneforstærkning altid bedre Shared Bike Antenne-ydeevne?

Nej. Højere forstærkning garanterer ikke automatisk bedre ydeevne i et kompakt smart-lock-hulrum. Impedanstilpasning, antenneposition, omgivende materialer, strømforbrug, vibrationsmodstand og det faktiske kabinetdesign skal alt sammen overvejes.

Kan en delt cykelantenne understøtte både 4G-kommunikation og GPS/BeiDou?

Ja. En integreret dobbeltfunktionsantennekonfiguration kan udvikles til applikationer, der kræver både mobilkommunikation og GNSS-positionering. Kabel- og stikkonfigurationer kan også tilpasses i henhold til projektarkitekturen.

Hvorfor skal antennetest udføres efter at låsen er samlet?

Den endelige indkapsling ændrer det elektromagnetiske miljø omkring antennen. Batterier, metalstrukturer, PCB'er, kabler og andre komponenter kan påvirke impedans- og strålingskarakteristika. Derfor giver test af det komplette samlede produkt en mere realistisk indikation af ydeevne i marken.

Hvilke antennetyper kan bruges i smarte låse til delt cykel?

Afhængigt af de tilgængelige kaviteter og elektriske krav kan FPC fleksible antenner, keramiske antenner, fjederantenner og PCB-antenner overvejes. Den bedste mulighed afhænger af kabinettets dimensioner, monteringsmetode, frekvenskrav og omgivende komponenter.

Kan antennekablet og stikket tilpasses?

Ja. Projektspecifikke konfigurationer kan omfatte forskellige kabellængder og stiktyper såsom IPEX1, IPEX4 eller MMCX. Tilpasning skal bekræftes under ingeniørprøvefasen.

Konklusion

En pålidelig delt cykelantenne er en grundlæggende komponent i forbundet mobilitetsinfrastruktur. Dens ydeevne påvirker kommunikationsstabilitet, fjernbetjente smart-lock-funktioner, positionering, energieffektivitet og langsigtede vedligeholdelseskrav. Af denne grund er det ikke nok at vælge en antenne baseret på grundlæggende specifikationer. Den bedste løsning bør matche kommunikationsbåndene, indre hulrum, mekanisk struktur, miljøforhold og komplet smart-lock-arkitektur.

Med RF-tuning, kompakte antennekonfigurationer, vibrationsorienteret design, tilpassede kabler og stik og OEM/ODM-udviklingsmuligheder kan Qianmu understøtte delte cykler, e-cykler, scootere og andre kompakte IoT-mobilitetsenheder. Hvis du udvikler et tilsluttet tohjulet køretøj eller leder efter en pålidelig Kina-antenneproducent til dit næste projekt,kontakt osfor at diskutere dine frekvenskrav, kabinetdimensioner, konnektorkonfiguration, prøvetestning og tilpassede produktionsbehov.
