Delt cykelantenne

Shared Bike Antenna er en dedikeret IoT RF-antenne, der er specielt designet til at blive integreret i det smarte låsehus på fællescykler og e-cykler. Det kræver ikke ekstern eksponering ud over enhedens kabinet, i stedet placeres det direkte rundt om låseprintet eller inden for reserveret internt rum i låsehuset. På grund af den begrænsede indvendige plads af smarte låse og elektromagnetisk interferens fra metalhuse, batterier, motorer og bundkortkomponenter, lider konventionelle indvendige antenner for betydelig signaldæmpning, når de installeres. Dette fører til forsinket køretøjsrapportering, positioneringsafvigelse, unormalt strømforbrug i dvale og i sidste ende højere driftsvedligeholdelsesomkostninger. Qianmu Communications' antenne er blevet specielt optimeret og tunet til det komplekse elektromagnetiske miljø inde i låsehuse, hvilket sikrer stabil kommunikation og positioneringssignaloutput i lukkede, lukkede hulrum. Den fungerer som en kerneunderstøttende komponent til smarte låseløsninger i delte tohjulede køretøjer.

Arbejdsprincip

1. Smart Lock-bundkortet udsender et RF-signal gennem dets RF-port, som transmitteres via et fødekabel til den indbyggede antenne på den fælles cykel for stråling.

2. Strålingsenheden konverterer elektriske signaler til elektromagnetiske bølger, som trænger ind i plastiklåsehuset og stråler udad, og sender køretøjets placering, låsestatus, batteriniveau og fejlinformation til en skybaseret styringsplatform.

3. Modtag fjernoplåsnings- og låskommandoer fra basestationen, konverter de luftbårne elektromagnetiske bølger tilbage til elektriske signaler, og send dem til bundkortet;

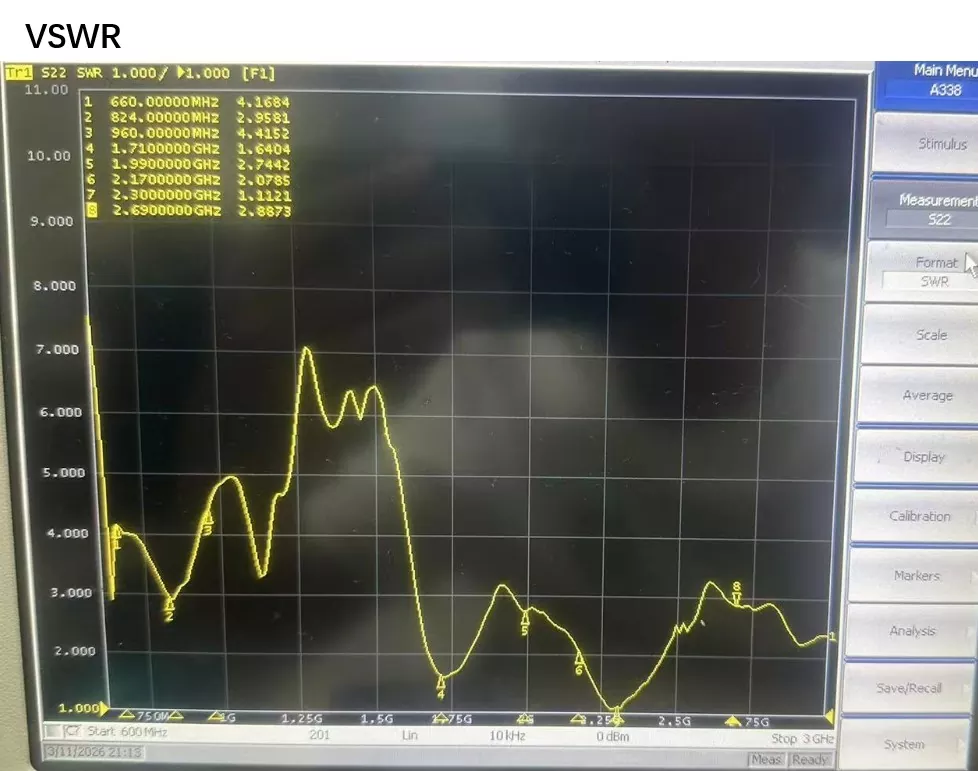

4. Impedansjustering udføres for at adressere intern metal- og batteriinterferens, opretholdelse af en standardimpedans på 50Ω i lukkede rum, reducere ekkotab, undertrykke unormalt strømforbrug og forlænge enhedens lithiumbatterilevetid.

Kompatibel med understøttede enheder

· NBIoT Smart Bike Lock

· 4G Cat.1 delt elcykel centrallås bundkort

· Internt IoT-kommunikationsmodul til fælles el-scootere

· Fælles scootere og mobilitetsredskaber med indbyggede kommunikationsterminaler

· Lille udendørs IoT-lås, skabslås med indbygget modul

Produktets kerneteknologi

1. Kavitet anti-interferens tuning design: Specifikt kalibreret i et ekkofrit kammer til at adressere elektromagnetisk interferens fra interne metalhuse, lithiumbatterier og printkort i smarte låse. Den opretholder en stabil strålingsydelse selv i trange, lukkede rum, og forhindrer effektivt signaludsving forårsaget af låsens indre miljø.

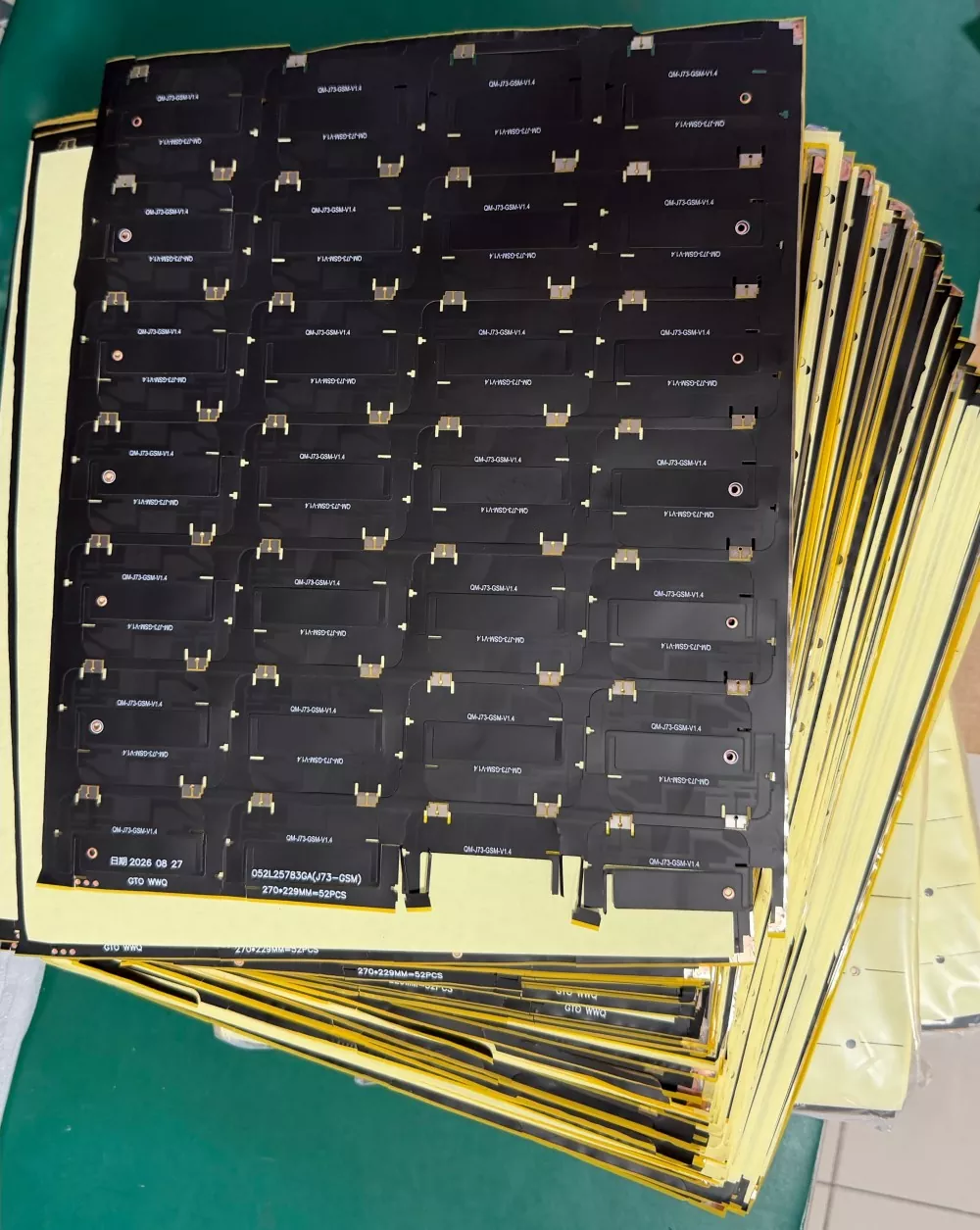

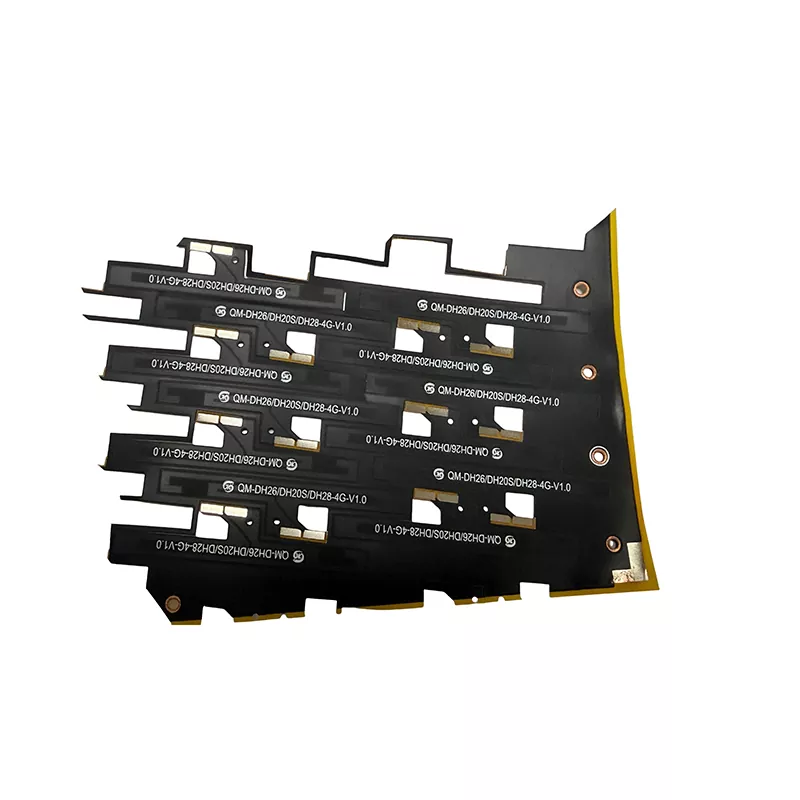

2. Kompakt og slankt design, ideel til trange pladser inde i låse: fås i flere størrelser og konfigurationer med fleksible FPC-, keramik-, fjeder- og PCB-antennemuligheder, der passer til forskellige interne låsedimensioner. Det optager minimalt hulrum, hvilket gør det nemt for bygningsingeniører at integrere i design.

3. Anti-vibrations- og anti-træthedsfunktioner: Delte cykler støder ofte på ujævne veje og langvarige vibrationer, som let kan føre til brud på fødetråden eller loddeforbindelsesløsning. Shared Bike Antenna inkorporerer spændingsbufferforstærkning ved kabeludgangspunktet, og den fleksible FPC-version inkluderer yderligere stålforstærkningsplader. Efter at have gennemgået 500 timers simuleret vejvibrationspålidelighedstest, reducerer den markant produktionsfejl såsom knækkede ledninger.

4. Laveffekt RF-optimering: Optimering af RF-linktab reducerer enhedens transmissionsstrømforbrug i komplekse indendørsmiljøer, sænker det samlede systemstrømforbrug, forlænger batteriudskiftningscyklusser for individuelle køretøjer og reducerer hyppigheden af ​​vedligeholdelse på stedet.

5. Fleksible tilpasnings- og udviklingsmuligheder: Kan indstilles specifikt i henhold til kundens boligdimensioner og interne komponentlayout; understøtter enkeltkommunikation eller integrerede dobbeltfunktionsantenner, der kombinerer kommunikation og GNSS-positionering; kabellængde, stiktype og driftsfrekvensbånd er alle justerbare.

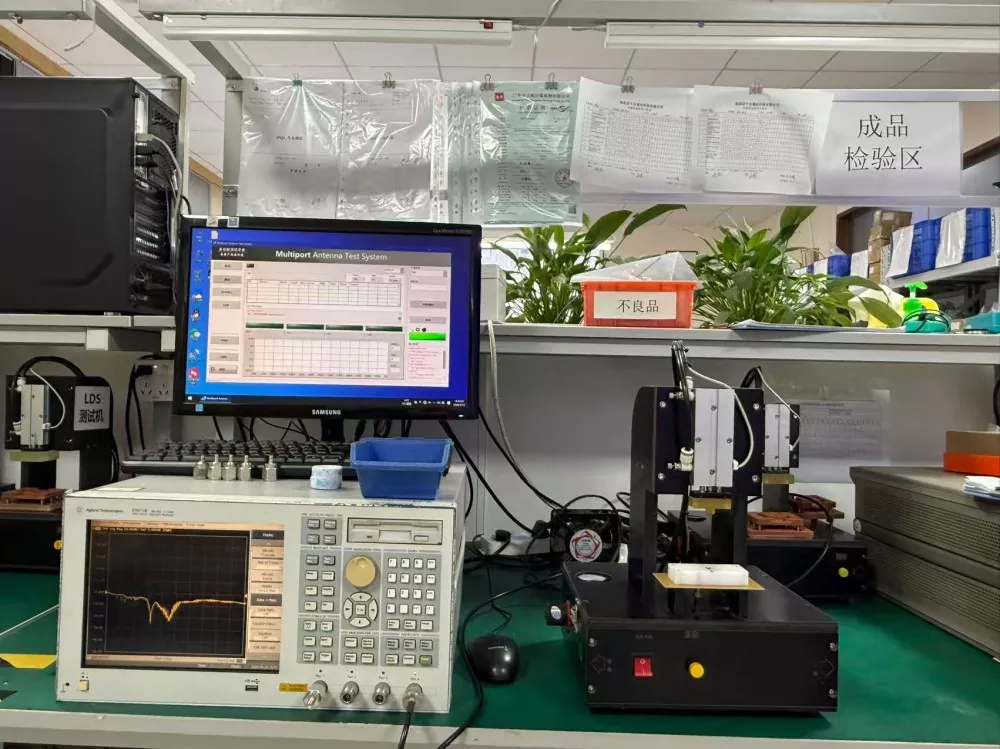

6. Kvalitet sporbar og verificerbar: Hver batch af produkter beholder mikrobølge-ekkofri kammertestrapporter og prøveudtagning af ældningstestposter. For projekt bulk levering kan faktiske måledata leveres sammen med forsendelsen for at opfylde projektets acceptkrav. Som leverandør med uafhængige R&D-kapaciteter kan vi levere flere prototype-iterationer i prøvefasen.

Sådan vælger du en delt cykelantenne

1. Afklar frekvensbånd og funktionskrav: Bekræft, om projektet er NB-IoT eller 4G Cat.1, og om integreret Beidou-GPS dobbelt positionering er påkrævet. Delte cykelantenner med identisk udseende, men uoverensstemmende frekvensbånd vil resultere i dårlig faktisk ydeevne, når de bruges inde i låse.

2. Evaluer miljøet i det indre hulrum: overvej størrelsen af ​​det indre rum, omgivende metalkomponenter og batteriplacering. Stol ikke udelukkende på antennens blotte komponentparametre; faktiske målinger skal udføres efter fuld indkapsling, da bare board-data ikke kan repræsentere den virkelige verdens ydeevne i faktiske projekter.

3. Bekræft strukturelle krav: tilgængelige pladsdimensioner, installations- og monteringsmetode, stikmodel og tilladt kabellængde på forhånd for at undgå at købe komponenter, der ikke kan samles.

4. Prioriter producenter med RF-tuning. Off-the-shelf generiske produkter er muligvis ikke kompatible med dit låselegeme; en fysisk fabrik kan genindstille og optimere specifikt til dit låsehulrum, hvorimod handlende typisk ikke kan opnå optimering på hulrumsniveau.

FAQ

Q1: Betyder højere antenneforstærkning altid bedre ydeevne?

A: Nej. Indbyggede antenner er indespærret i et smalt metalhulrum; blot at forfølge høj forstærkning kan føre til impedansmismatch, hvilket igen forårsager en kraftig stigning i det samlede strømforbrug. For delte cykler skal den indbyggede antenne balancere flere faktorer, herunder hulrumsmiljø, strømforbrug, stødmodstand og størrelse, hvilket kræver matchning og tuning baseret på dit låsekropdesign.

Q2: Hvad er fordelene og ulemperne ved indbyggede antenner sammenlignet med eksterne antenner?

A: Fordele ved indbyggede antenner: rent enhedsudseende uden synlige komponenter, hvilket eliminerer risikoen for beskadigelse, brud eller tab forbundet med eksterne antenner. Ulemper: større interferens fra indvendige metaldele i låsehuset, hvilket kræver højere præcision i antenneindstilling. Hvis dit projekt involverer udrulning i stor skala i højhuse eller underjordiske garager, er grundig testning og evaluering på stedet afgørende.

Spørgsmål 3: Kan vi lave en 4G-kommunikation + GPS BeiDou dobbeltfunktions delt cykelantenne?

A: Understøttet. Det integrerede dobbeltantennedesign reducerer interne ledninger, og stik og kabler kan tilpasses efter behov.

Q4: Hvad er produktgarantipolitikken?

A: Ved normal installation og brug yder vi garanti for elektriske fejl på selve produktet, som ikke skyldes menneskelig skade. Problemer, der opstår som følge af forkert installation, kraftig træk i kabler eller skader forårsaget af kompression under montering er ikke dækket af garantien. Vi vil også give installationsvejledninger for at hjælpe med at undgå sådanne problemer.
