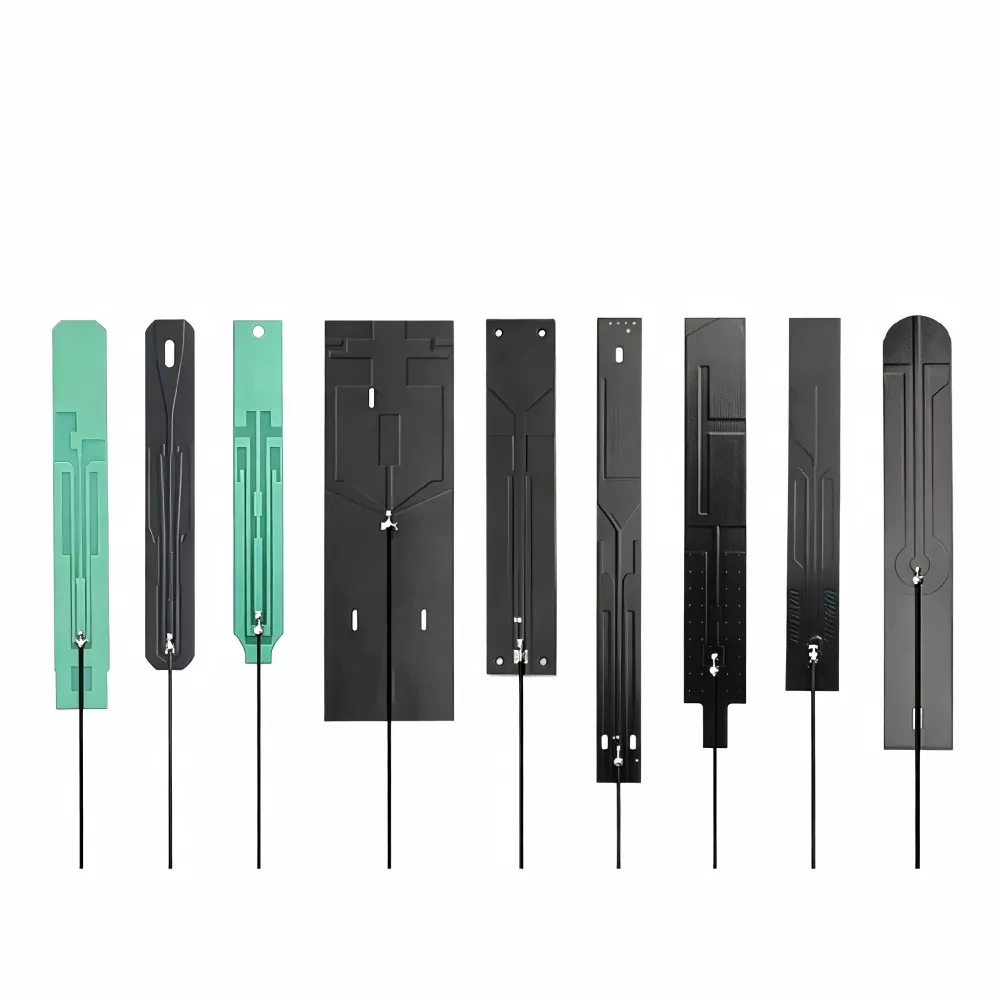

Højtydende PCB-antenne til pålidelig trådløs forbindelse

PCB-antenner integrerer det udstrålende element i et printkort, hvilket gør dem til en potentiel mulighed for elektroniske produkter med definerede kortlayouts og begrænset plads til separate antennekomponenter. Designet kan forenkle komponentintegration, forudsat at kredsløbslayoutet og RF-kravene tages i betragtning.

Qianmuleverer antenneløsninger til indlejrede trådløse applikationer. Valg af et passende design kræver overvejelse af driftsfrekvens, tilgængeligt bordareal, jordplan, kabinetmaterialer og enhedens mål RF-ydeevne. Disse faktorer vurderes bedst under hardwaredesignfasen for at minimere undgåelige layoutændringer under udvikling.

Design og integrationsovervejelser

En PCB-antenne bruger et ledende mønster, der er indbygget i printkortet. Dens geometri og elektriske egenskaber afhænger af målfrekvensen, tilgængelige dimensioner og omgivende kredsløbsstruktur.

I modsætning til en antenne monteret separat fra hovedkortet, er dette design tæt forbundet med PCB-layoutbeslutninger. Det udstrålende element, fødepunktet, jordplanet og de nærliggende komponenter kan alle påvirke den endelige ydeevne.

Når du vurderer en antenne til et nyt projekt, skal du overveje følgende:

• Frekvensområde:Definer det nødvendige driftsbånd og båndbredde i henhold til den trådløse applikation.

• Board layout:Reserver tilstrækkelig plads til antenneelementet og dets anbefalede frirumsområde.

• Jordplan:Vurder pladens jordstruktur og dens effekt på impedans og stråling.

• Komponentplacering:Overvej nærheden af ​​batterier, skærme, stik, kabler og metaldele.

• Impedanstilpasning:Tillad plads til at matche komponenter og RF-tuning under prototypetest.

• Kabinet kompatibilitet:Evaluer virkningerne af husmaterialer, monteringspositioner og indvendige strukturer.

Antennen bør evalueres inden for den tilsigtede enhedskonfiguration, da ændringer af PCB'en eller kabinettet kan påvirke RF-adfærd.

Typiske applikationer

Indbyggede antennedesign kan være egnede til forskellige trådløse produkter, når frekvenskravene, kredsløbslayoutet og installationsforholdene er kompatible.

IoT og tilsluttede enheder

Sensornoder, smart home-udstyr og anden tilsluttet elektronik kan bruge bordintegrerede antenner, når printkortet giver tilstrækkelig plads og en passende jordreference. Kommunikationsbåndet og det endelige kabinet bør overvejes under udvælgelsen.

Wi-Fi og Bluetooth produkter

Trådløse ydre enheder og kompakt elektronisk udstyr kan bruge en integreret antenne til kortdistancekommunikation. Ydeevnen skal kontrolleres i forhold til det påkrævede frekvensbånd og RF-målene for det færdige produkt.

Trådløse moduler og kontroltavler

Kommunikationsmoduler og elektroniske styresystemer kan rumme en antenne direkte på printkortet. Designet skal matche modullayoutet, komponentplaceringen og det påtænkte driftsmiljø.

Pladsbegrænset elektronik

For kompakte enheder skal det tilgængelige antenneareal vurderes sammen med batterier, skærme, stik og andre komponenter. Et lille kabinet betyder ikke automatisk, at et integreret design vil give tilstrækkelig RF-ydelse.

RF ydeevne og validering

Antennes ydeevne afhænger af interaktionen mellem den udstrålende geometri, stelplanet, fødestrukturen, impedanstilpasning og omgivende materialer. Et design testet på en evalueringstavle kan opføre sig anderledes efter installation i det færdige produkt.

Prototypevalidering bør derfor anvende et repræsentativt PCB-layout og, hvor det er muligt, det påtænkte kabinet. Afhængigt af applikationen kan ingeniører evaluere VSWR, impedans, forstærkning, båndbredde og strålingsmønster i forhold til foruddefinerede acceptkriterier.

Tidlig RF-testning kan hjælpe med at identificere layoutbegrænsninger, før de bliver dyrere at rette under produktionsforberedelse.

Information til brugerdefinerede projekter

At levere klare tekniske krav hjælper med at vurdere gennemførligheden af ​​et tilpasset design og identificere potentielle integrationsproblemer tidligt.

For en indledende evaluering skal du forberede følgende oplysninger, hvor de er tilgængelige:

• Påkrævet frekvensbånd og trådløs protokol

• PCB dimensioner og tilgængeligt antenneareal

• Information om jordplan og foderpunkt

• Indkapslingsmateriale og komponentpositioner i nærheden

• Mål RF-parametre og testkrav

• Prototypemængde og estimeret produktionsvolumen

Hvis printkortet stadig er under udvikling, bør antenneplacering overvejes, før layoutet færdiggøres. Dette giver hardware- og RF-holdene mulighed for at koordinere antenneområdet, jordstrukturen og de omkringliggende komponenter.

Hvor hovedprintkortet ikke kan rumme den nødvendige antennestruktur, kan en alternativ konfiguration være værd at vurdere. Det endelige valg bør afspejle enhedens mekaniske begrænsninger, RF-mål og produktionskrav.
