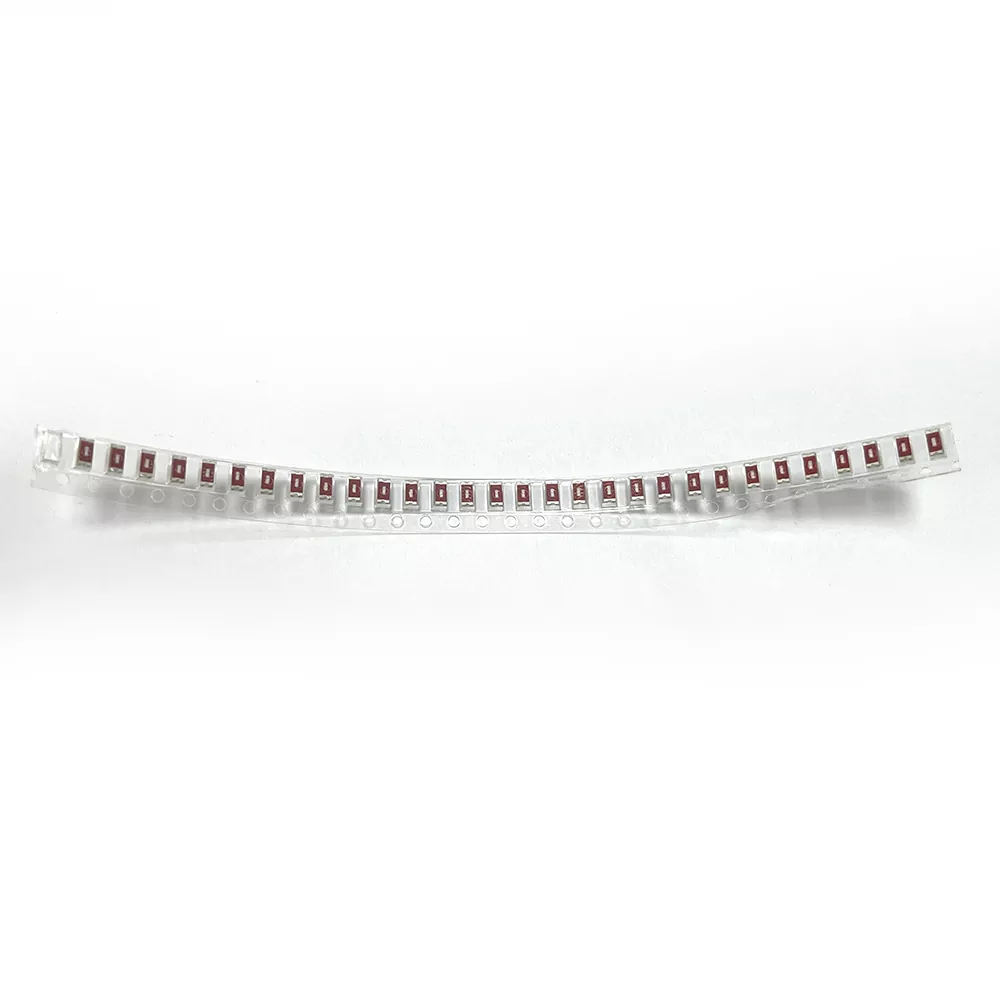

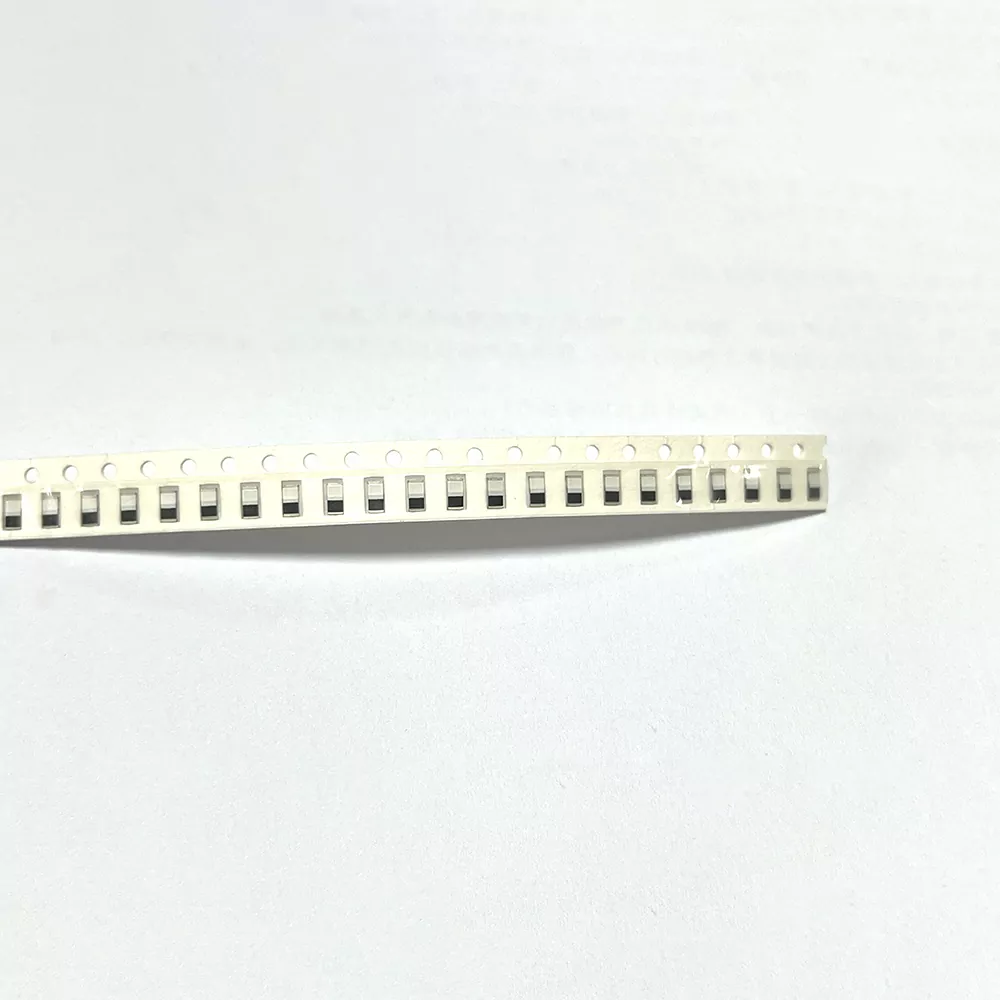

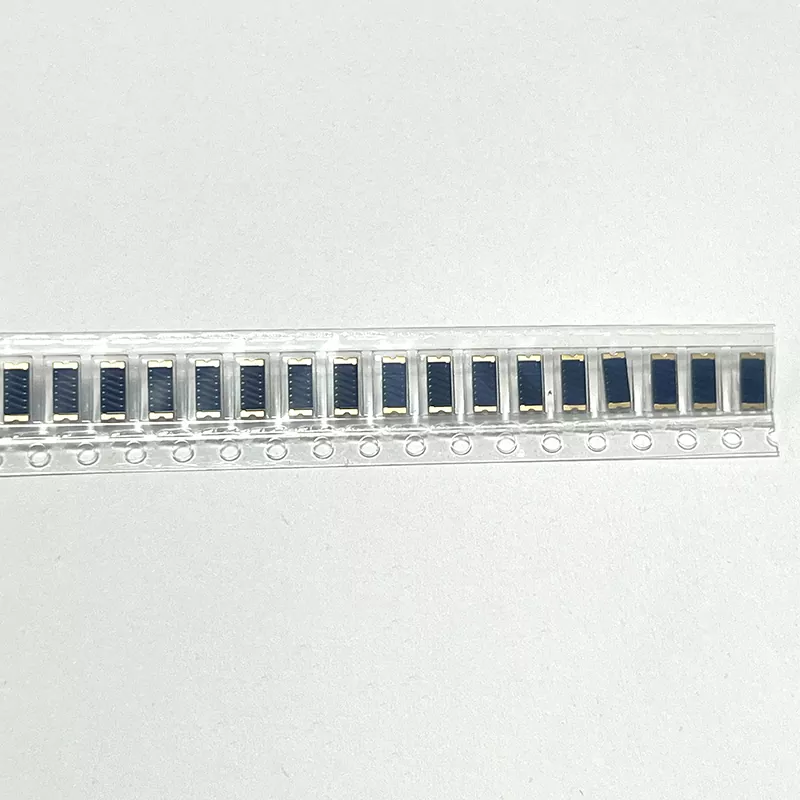

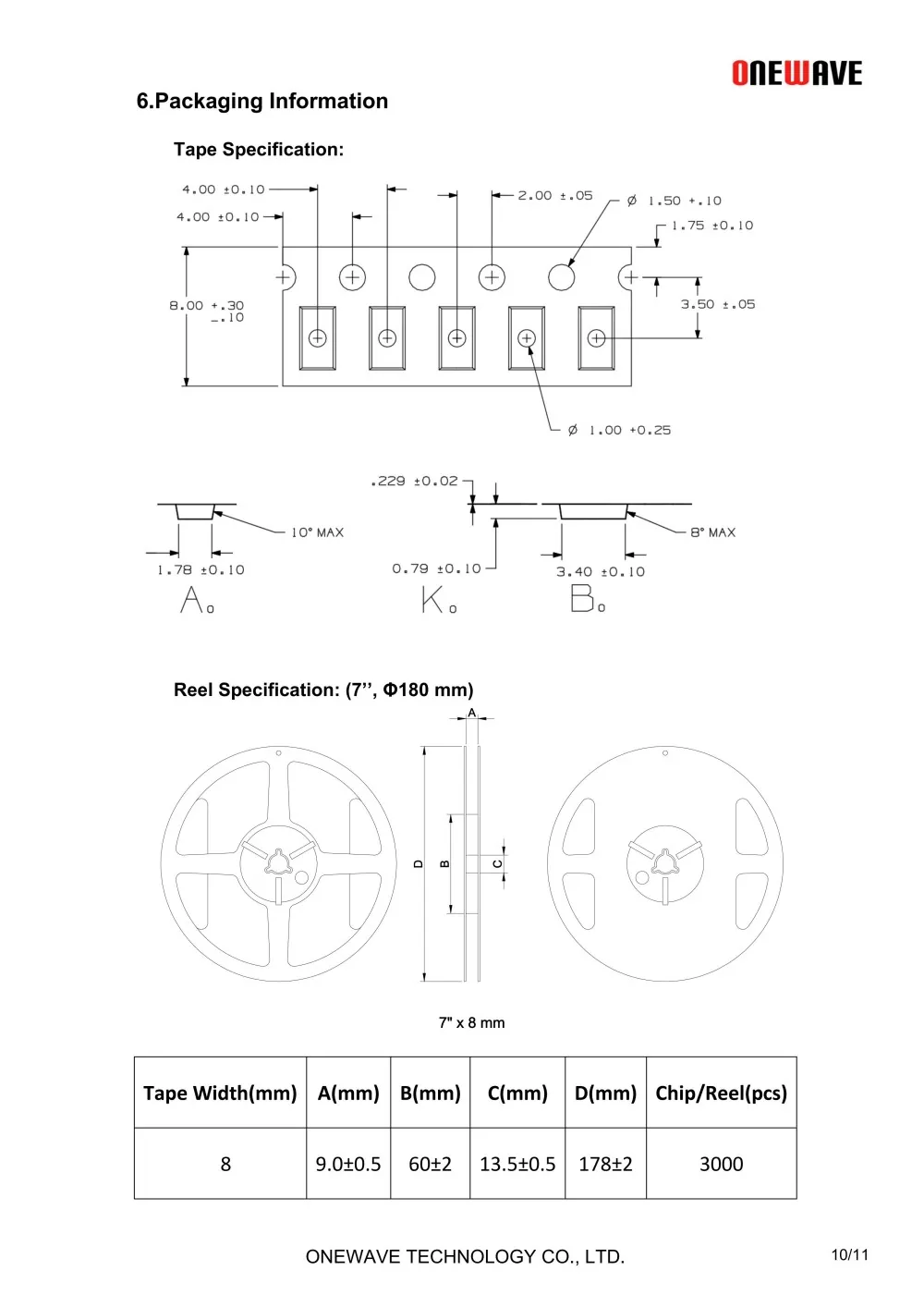

Keramisk patch antenne

Bluetooth Ceramic Patch Antenna er en miniaturiseret indbygget RF-antenne, der er specielt udviklet til 2,4 GHz Bluetooth-kommunikationsbåndet. Den bruger højdielektrisk keramik som kernesubstrat og er fremstillet ved højtemperatur lag-for-lag sintring og præcision metalkredsløbsætsning.

Denne antenne er en passiv patch RF transceiver komponent. Det kræver ikke eksterne ledninger eller et stort frirumsområde under installationen.

Med sit høje dielektriske materiale og kompakte struktur opnår den effektiv Bluetooth-signaltransmission og -modtagelse på et begrænset rum, mens det giver fordele som lavt strømforbrug, stærk anti-interferens ydeevne og høj stabilitet.

Det bruges i vid udstrækning som en avanceret indbygget antenneløsning til masseproduktion af bærbare Bluetooth-enheder, smart home-produkter, IoT-terminaler og køretøjsmonterede Bluetooth-enheder.

Hvordan det virker

Qianmu Communication Bluetooth Ceramic Patch Antenna vedtager en høj dielektrisk keramisk resonans og mikrostrip strålingsstruktur, bestående af et keramisk dielektrisk substrat, overflademetal strålingspatch og bundjord matchende lag.

Strukturen giver stabil signaltransmission, præcis parameterkontrol og pålidelig ydeevne verificeret gennem laboratorietest.

Præcis båndresonans

Ved hjælp af et 9,2 høj dielektrisk keramisk substrat matcher antennen nøjagtigt det fulde Bluetooth-frekvensbånd på 2400–2483,5MHz. Med en båndtilpasningsnøjagtighed på op til 99,6 % reducerer den effektivt frekvensforskydning og signaldæmpning, hvilket hjælper med at løse problemer med Bluetooth-forsinkelse og afbrydelse.

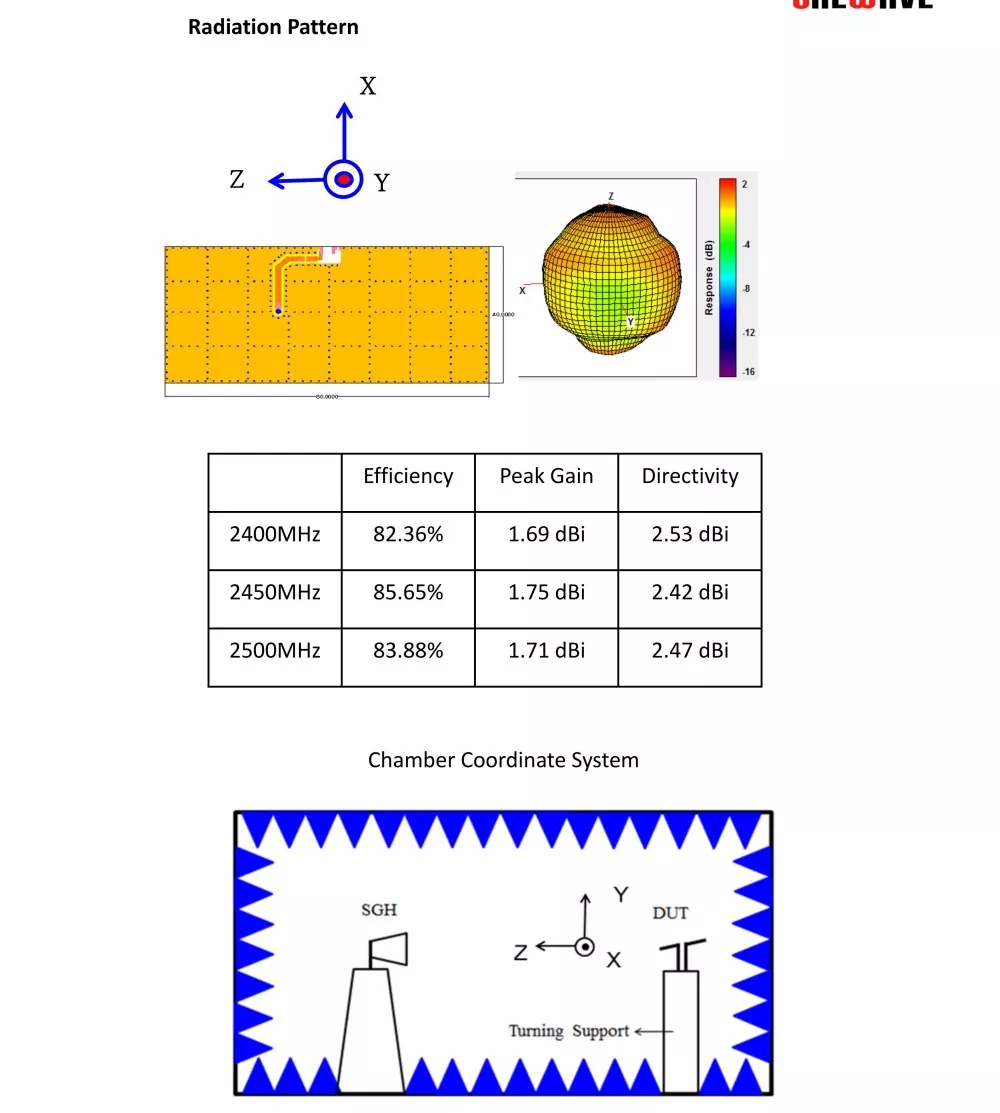

360° Omnidirektionel stråling

Overfladepræcisionsmikrostripkredsløbet genererer et ensartet elektromagnetisk strålingsfelt med strålingsensartethed op til 95 %. Sammenlignet med almindelige PCB-antenner reducerer det signalets blinde vinkler betydeligt og giver mere stabile flervinkelforbindelser til enheder.

Stærk modstand mod elektromagnetisk interferens

Det keramiske dielektriske materiale giver iboende elektromagnetisk isolation, og hjælper med at beskytte interferens fra bundkortchips, strømforsyninger og batteristøj. Under komplekse forhold øges signal-til-støj-forholdet med 4-6dB, hvilket giver bedre anti-interferensydelse end konventionelle fjeder- og PCB-antenner.

Low-Power Impedance Matching

Antennen anvender standard 50Ω præcis impedanstilpasning med et stående bølgeforhold på ≤1,3, hvilket sikrer ekstremt lavt signaltab. Det kan reducere Bluetooth-strømforbruget med 15 %, hvilket gør det velegnet til BLE-lavstrømsapplikationer og krav til lang batterilevetid.

Stabil drift under bredt temperaturområde

Den integrerede højtemperatursintrede struktur giver fremragende termisk stabilitet. Efter høj- og lavtemperatur-cyklustest fra -40°C til +85°C forbliver frekvensafvigelsen inden for ≤±2MHz. Antennen bevarer en stabil ydeevne i både høj- og lavtemperaturmiljøer.

Produktvalgsguide

Mange hardwareudviklere og -købere fokuserer kun på størrelse og ignorerer tilpasningen af ​​arbejdsbetingelser og parametre, hvilket resulterer i masseproduktion og terminalfejl. Når du vælger en Bluetooth-keramisk patch-antenne, kan du matche den præcist i henhold til tre kernedimensioner:

• Vælg baseret på enhedens strømkrav: For batteridrevne BLE laveffektenheder og bærbare enheder, prioriter ultra-laveffekt standard keramiske antenner for at forbedre enhedens batterilevetid væsentligt; For plug-in-enheder skal du vælge den forbedrede version med høj forstærkning.

• Vælg baseret på driftsbetingelserne: For indendørs civilt udstyr med normal temperatur er en almindelig model acceptabel; Til køretøjsmonteret, udendørs og industrielt udstyr skal der vælges antivibrationsdæmpende modeller i industriel kvalitet. De kan modstå barske miljøer, og deres ydeevne forringes ikke over længere tids brug.

• Vælg baseret på udstyrets struktur: For udstyr med en meget lille krop og ingen reserveret frihøjde, vælg miniaturiserede overflademonteringsmodeller; For enheder, der kræver langdistance Bluetooth-transmission og Mesh-netværk, skal du vælge tilpassede modeller med høj forstærkning og høj anti-interferens.

FAQ

Q1: Hvad er den største fordel ved en Bluetooth-keramisk patch-antenne i forhold til en almindelig antenne?

A1: Kernefordelene er høj stabilitet, lavt strømforbrug, stærk anti-interferens, modstandsdygtighed over for høje og lave temperaturer, høj konsistens i masseproduktion, perfekt adressering af smertepunkterne for almindelige PCB-antenner og fjederantenner, såsom let interferens, stor frekvensafvigelse, højt strømforbrug og dårlig vibrationsmodstand, især velegnet til masseproduktion af high-end smart hardware, industri og bilindustrien.

Q2: Understøtter denne antenne Bluetooth 5.0/5.1/5.3 BLE lavstrømsprotokol?

A2: Fuldt understøttet. Den er kompatibel med alle versioner af Bluetooth-protokollen, kompatibel med BLE lavenergi, Bluetooth Mesh-netværk, 2.4G universel trådløs transmission og kompatibel med alle almindelige Bluetooth-moduler på markedet.

Q3: Kan størrelsen, parametrene og mærkets LOGO tilpasses?

A3: Understøtter fulddimensionel tilpasning. Som kildefabrik kan den finjustere antennestørrelsen, impedansen og forstærkningen i henhold til kundens krav, understøtte silketryk af kundens eksklusive LOGO på huset og tilpasse sig OEM/ODM private label masseproduktionskrav.
