PIFA antenne

Hvad er en PIFA-antenne

PIFA-antenner, også kendt som plane inverted-F-antenner, er en af ​​de mest udbredte indbyggede strålingsantennestrukturer i forbrugerelektronik og IoT-enheder. De er lavprofils miniaturiserede RF-antenner designet til lukkede applikationer.

Sammenlignet med almindelige keramiske antenner, trådantenner og PCB-antenner er den største fordel deres evne til at opretholde stabil resonans i metalhuse, plastforseglede strukturer og begrænsede indre rum med stærk modstand mod afskærmningsdæmpning.

Vores masseproducerede produkter er opdelt i to mainstream-strukturer:

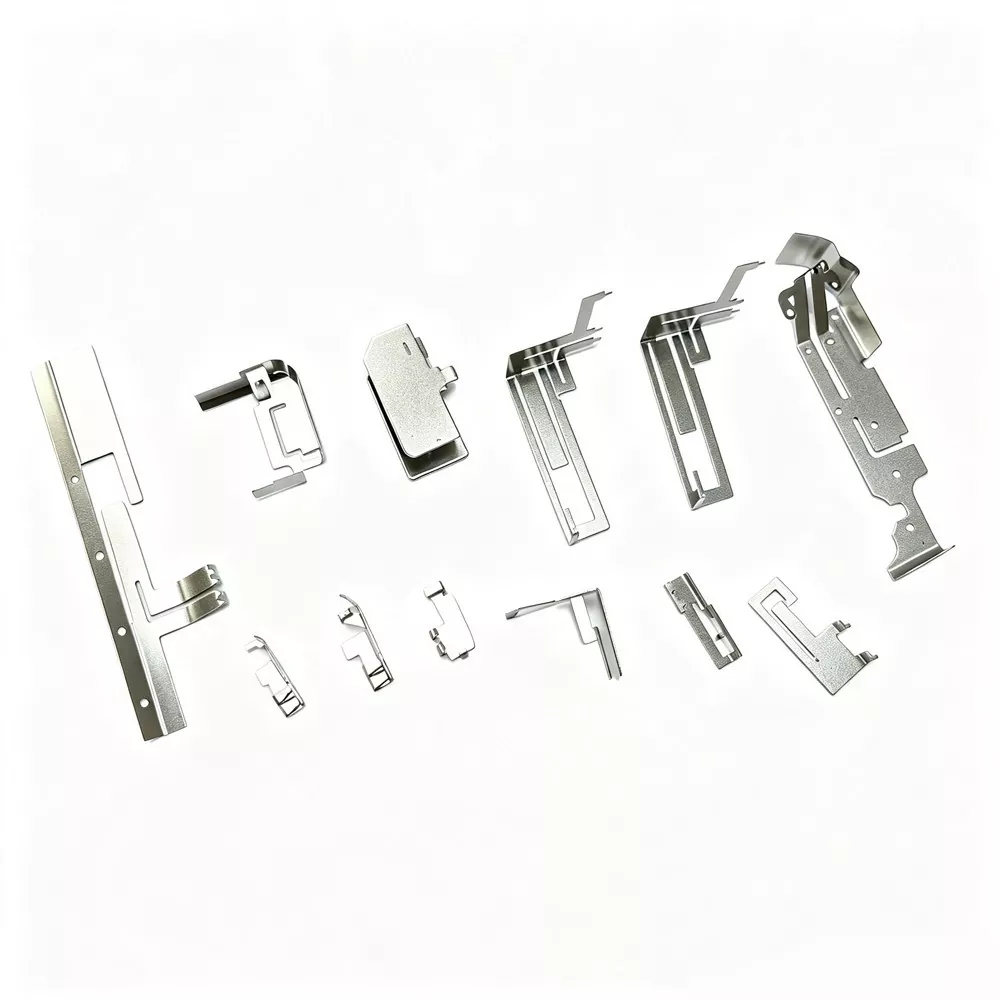

1. Fjeder PIFA antenne

Den rustfri stål/fosforbronzefjeder er dannet ved stansning i ét stykke, med høj hårdhed, god spændstighed, stødmodstand, velegnet til køretøjsmonteret, industriel kontrol, sportsudstyr, løsner sig eller oxiderer ikke ved langvarig kontakt, velegnet til standardiseret masseproduktion.

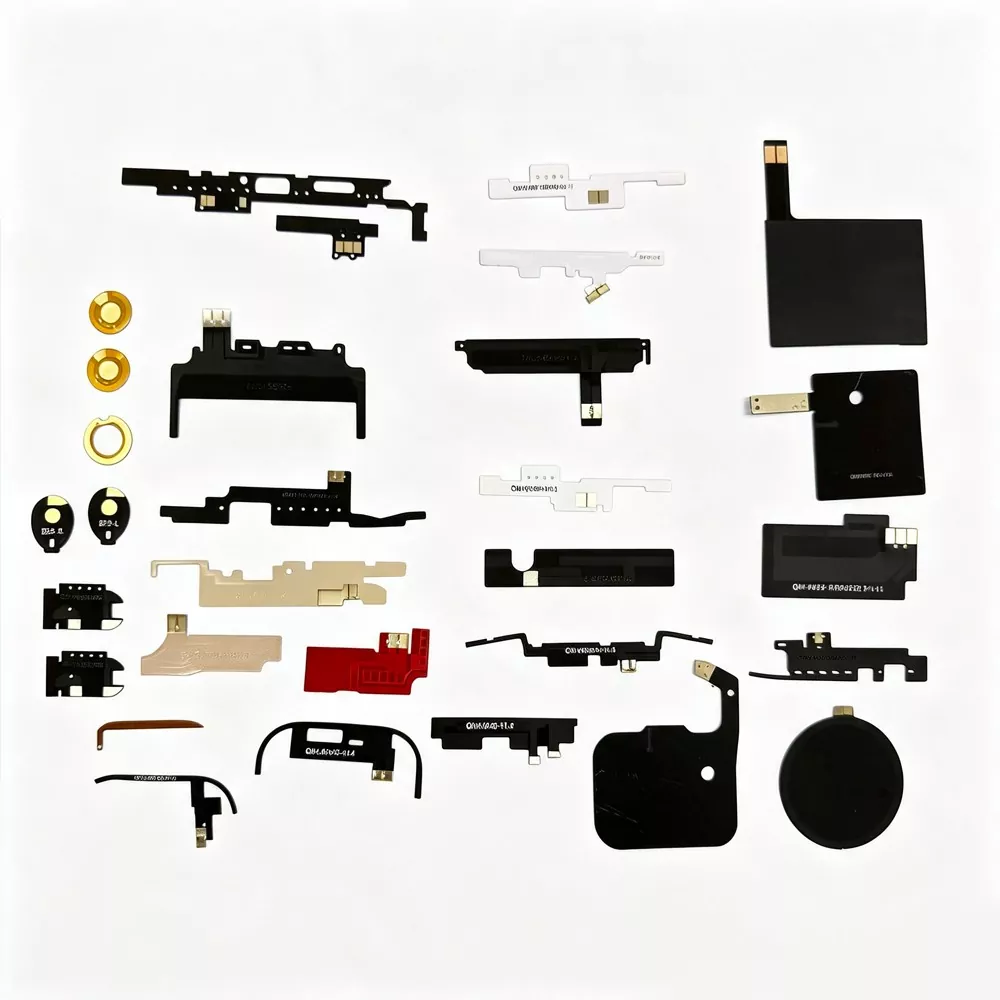

2. Enkelt FPC fleksibel PIFA-antenne

Med en enkeltlags FPC fleksibel kredsløbsætsningsproces er den let, tynd, fleksibel, bøjelig og vægmonteret, velegnet til ultratynde enheder, uregelmæssige strukturer og små kroppe. Det er i øjeblikket den almindelige indbyggede antenneløsning til smart hardware.

Sådan fungerer PIFA-antenner

Mange kunder tror fejlagtigt, at den indbyggede antenne blot er en "metal patch". Faktisk har den en meget streng radiofrekvensresonansstruktur, og princippet kan verificeres fuldt ud af spektrumanalysatorer, netværksanalysatorer og ekkofri kammertest uden tomrumsteorien.

1. Jordresonansprincip: PIFA-strukturen er afhængig af strålingsarm + jordkobling for at danne en omvendt F-resonansløkke. Sammenlignet med almindelige antenner er den mindre afhængig af jorden på enhedens hovedkort og har en højere samlet tilpasningstolerance.

2. Lavprofilstråling: Antennen er ekstremt lav og installeret tæt på flykroppen, hvilket effektivt kan reducere signaldæmpning forårsaget af metalskalafskærmning og løse problemet med signaldykning, efter at udstyret er monteret.

3. Støjfiltrering: PIFA har iboende filtreringsegenskaber, der kan bortfiltrere højfrekvent støj, der genereres af bundkortets CPU, strømforsyningen og hukommelsen, hvilket reducerer baggrundsstøjen betydeligt og forbedrer signal-til-støj-forholdet.

4. Multi-band kompatibel resonans: Gennem præcis routing, slotting og impedansmatchende design kan en enkelt FPC PIFA-antenne samtidigt rumme flere bånd inklusive 2.4G, 5G, Bluetooth og LTE, hvilket sparer enhedens interne plads betydeligt.

Detaljerede tekniske specifikationer

Fordele i forhold til Peer-produkter

Almindelige antenner på markedet har ofte almindelige problemer, herunder høj husdæmpning, ustabil VSWR, dårlig interferensmodstand og inkonsistent batchydelse. Vores PIFA-antenne giver klare fordele:

· Sammenlignet med almindelige PCB-antenner: PCB-antenner påvirkes let af husafskærmning. Antennen reducerer husets dæmpning med mere end 70 %.

· Sammenlignet med keramiske antenner: Keramiske antenner er skrøbelige og følsomme over for temperaturforskelle, mens denne struktur giver bedre stødmodstand, varmebestandighed og en højere samlet gennemløbshastighed.

· Sammenlignet med almindelige FPC-antenner: Almindelige FPC-antenner mangler en PIFA-resonansstruktur, hvilket resulterer i betydelig signaldrift. Vores enkelt FPC-løsning giver præcis resonans og stabil ydeevne.

· Sammenlignet med fjederantenner uden navn: Almindelige fjederantenner mangler impedanstilpasning, hvilket forårsager ustabil signalydelse. Qianmu Communication udfører fuld inspektion og kalibrering før forsendelse.

Sådan vælger du en kvalitets PIFA-antenne

1. Se på strukturen: For lufttætte kroppe skal du vælge PIFA-strukturen i stedet for blindt at bruge almindelige FPC/PCB-antenner;

2. Overvej anvendelsesscenarierne: For vibrationsudstyr skal du vælge fjeder-PIFA-antennen; for ultratyndt udstyr skal du vælge FPC PIFA-antennen.

3 Se efter batchkonsistens: Stor fabriksmasseproduktionskalibrering, små batchydelsesforskelle, lav eftersalgsfejlrate;

4 Se på tilpasningsmuligheder: Størrelse, ledninger og matchning kan ændres i henhold til maskinens overordnede struktur for at passe til forskellige produkt-id-design.

FAQ

Q1: Kan det tilpasses i størrelse og frekvensbånd?

A: Ja. Vores virksomhed understøtter tilpasset, fuld-størrelse, fuld-bånd, impedansmatchning for fjeder-PIFA-antenner og enkelt FPC PIFA-antenner, og tilbyder gratis skemaoptimering.

Q2: Hvad er de bedre signaler fra PIFA-antenner end almindelige antenner?

A: Den største fordel er, at den har mindre dæmpning i kabinettet, er modstandsdygtig over for afskærmning og interferens, og den reelle oplevelse i hele maskinmiljøet er langt bedre end almindelige antenner.

Q3: Understøtter du eksport, og kan du give et certifikat?

A: Global eksport understøttes. CE, ROHS, FCC, testrapporter, fabrikskvalifikationer er tilgængelige, som fuldt ud opfylder B2B-indkøbskravene for udenrigshandel.
