Metal stempel antenne

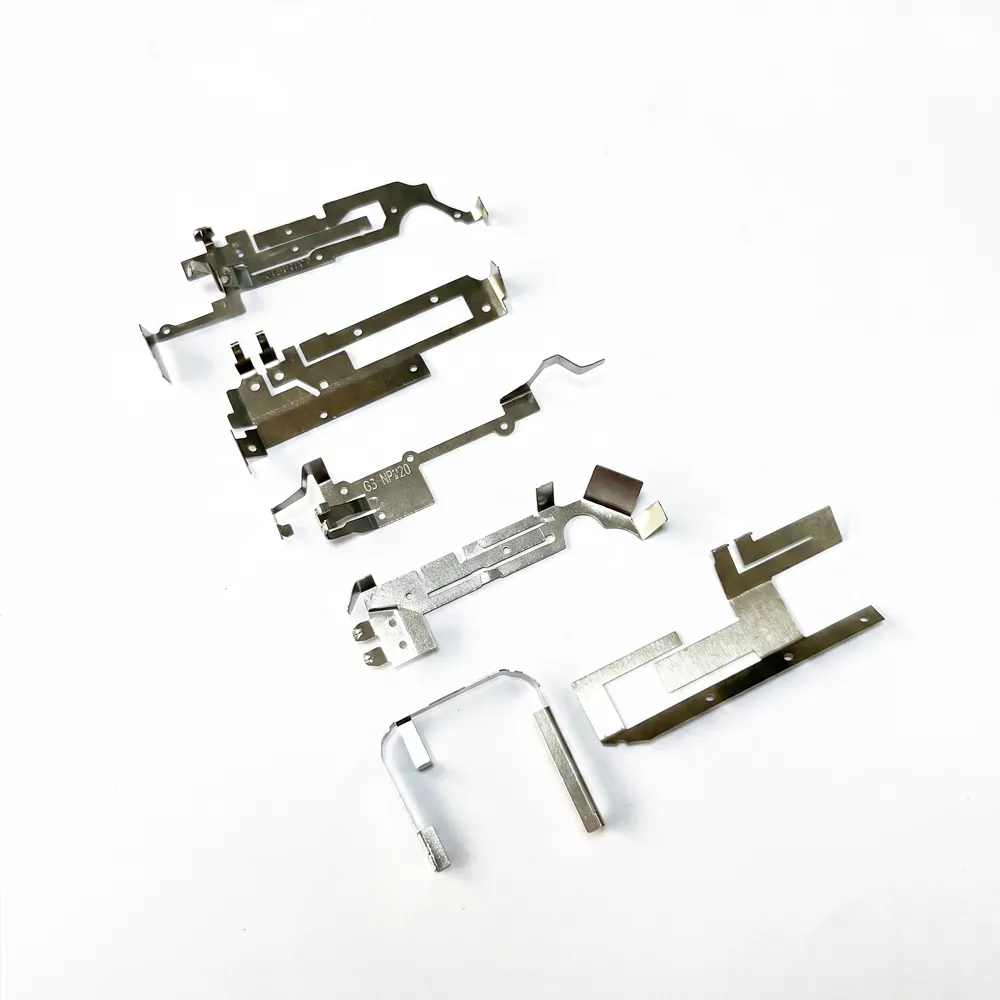

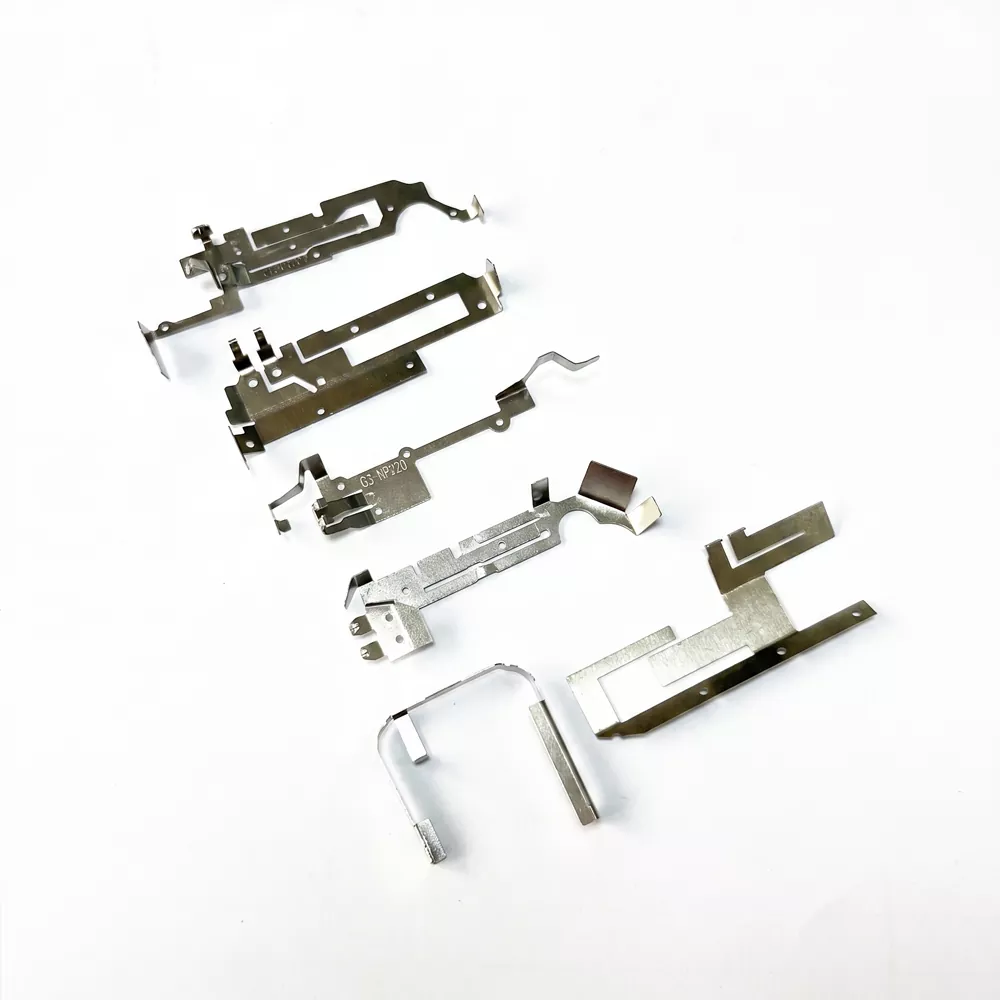

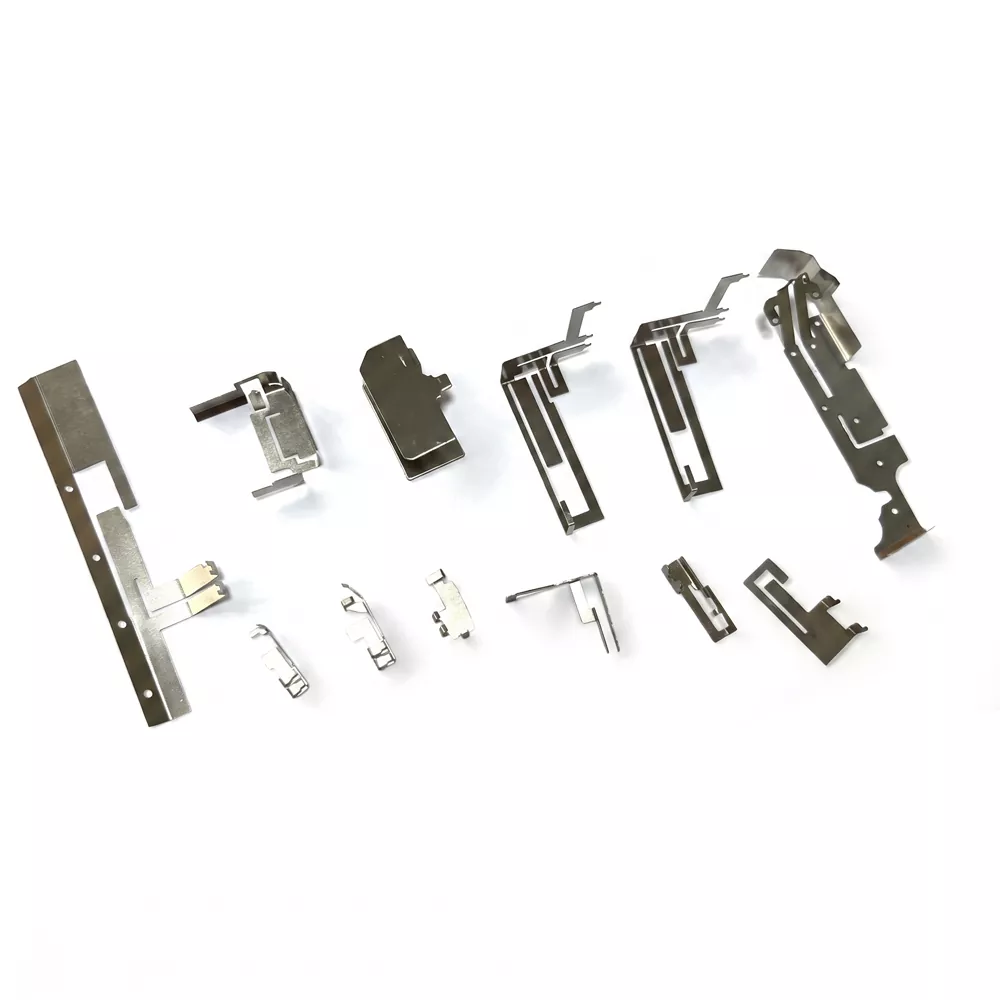

En metalstempelantenne er en RF-komponent fremstillet af ultratyndt rustfrit stål (såsom SUS301 eller SUS304) eller kobberlegering ved hjælp af en præcisionsstemplingsproces. Den er typisk mindre end 1 mm i tykkelse og er designet til at passe tæt til buede eller uregelmæssige enhedsoverflader, hvilket gør den velegnet til kompakte elektroniske produkter.

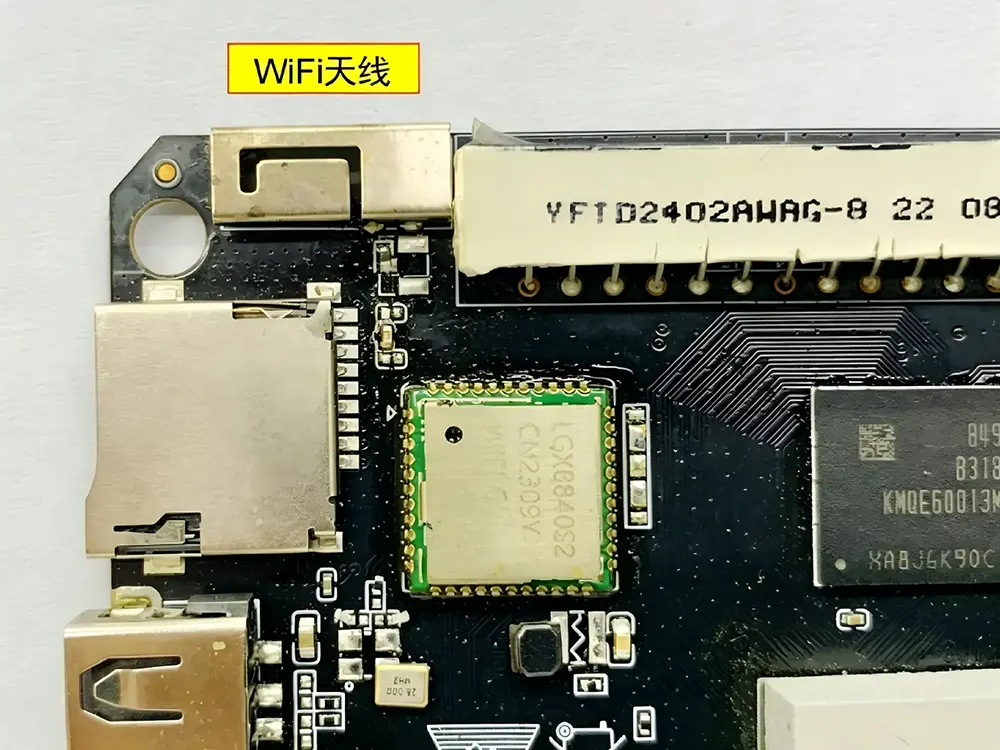

Denne antenne fungerer gennem elektromagnetisk resonans genereret af dens omhyggeligt designede metalgeometri. Under installationen presses de nederste kontaktpunkter på PCB-antenneterminaler, hvilket danner en pålidelig elektrisk forbindelse uden lodning. Fjederkontaktstrukturen sikrer stabil signaloverførsel, mens den absorberer mekanisk belastning gennem elastisk deformation, hvilket understøtter langvarig holdbarhed under gentagne monterings- og vibrationsforhold.

Kerne tekniske specifikationer

Metal Stamp-antennen er designet til kompakte RF-applikationer med kontrolleret impedans og stabil mekanisk kontaktydelse.

Standardiserede testbetingelser

For at sikre datakonsistens måles alle RF og mekaniske parametre under følgende standardiserede forhold:

Impedans & VSWR-måling

Testet med en kalibreret Vector Network Analyzer (VNA) med et 50Ω referencesystem.

RF ydeevne miljø

Målinger udført i et frirum eller semi-kofrit miljø med en standard referencejordplan.

Mekanisk kontakttest

Antenne er monteret på et standard printpladelayout med defineret kontakthøjde og styret pressekraft.

Frekvensmålingstilstand

Centerfrekvens evalueret efter installation i et repræsentativt enhedskabinet for at tage højde for afstemningseffekter.

Temperaturtesttilstand

Termisk cykling udført fra -40 ℃ til +85 ℃ under kontinuerlig elektrisk overvågning.

Gældende enheder og applikationsscenarier

Nøglesalgsargument: Hvorfor vælge en hardwarefjederantenne?

Pladseffektivt design

Dens lavprofilstruktur kan tilpasse sig buede eller uregelmæssige overflader, hvilket hjælper med at maksimere intern plads til batterier og andre komponenter.

Omkostningseffektiv montering

Press-fit-forbindelsen til PCB-kontakter eliminerer loddeprocesser, hvilket reducerer monteringstiden og produktionsomkostningerne i masseproduktion.

Mekanisk holdbarhed

Den elastiske kontaktstruktur opretholder en stabil elektrisk ydeevne under vibrationer, stød og gentagne mekaniske belastninger.

Nøjagtigt positioneringsdesign

Stemplede justeringshuller (runde og slidsede) sikrer præcis positionering mellem antennetilførselspunktet og printkortet under automatiseret samling.

Installationsvejledning og tekniske anbefalinger

Følgende installationsvejledninger leveres af Shenzhen Qianmu Communication Technology Co., Ltd. for at sikre optimal ydeevne af metalstempelantennen i applikationer på systemniveau.

1. Positioneringsdesign

Design mindst to justeringshuller på antennestrukturen: et cirkulært hul til primær positionering og et aflangt hul til sekundær justering. Afstanden skal være tilstrækkelig til at sikre mekanisk stabilitet under montering.

2. Godkendelseskrav

Hold det udstrålende element fri for omgivende metalkomponenter og ledende materialer. En ordentlig frigangszone bør opretholdes for at minimere afstemningseffekter forårsaget af nærliggende strukturer. Klæbefiksering kan bruges til stabil montering.

3. Kontakt trykkontrol

Kontaktkraften mellem fjederterminalen og PCB-fødepuden skal kontrolleres inden for det specificerede mekaniske område. Utilstrækkeligt tryk kan påvirke RF-kontaktstabiliteten, mens for højt tryk kan føre til permanent deformation af kontaktstrukturen.

4. Tuning på systemniveau

Efter montering i den endelige enhed kan antennens ydeevne ændre sig på grund af kobling med kabinettet og de omgivende komponenter. Endelig tuning ved hjælp af en vektornetværksanalysator (VNA) anbefales for at sikre resonansnøjagtighed på systemniveau.

Hvordan vælger man den rigtige hardwarefjederantenne?

Når du vælger en metalstempelantenne, bør evalueringen baseres på følgende nøgledesignfaktorer:

Tilgængelig enhedsplads

Mål det indre rum i kabinettet, og vælg en antenne med passende længde, bredde og tykkelse for at sikre korrekt mekanisk pasform.

Driftsfrekvens og båndbredde

Definer målkommunikationsbåndet (f.eks. WiFi, Bluetooth eller sub-GHz IoT-bånd). For smalbåndsdesign kan antennens ydeevne finjusteres gennem strukturel justering under udvikling.

Applikationsmiljø

Til bil-, udendørs- eller industriel brug anbefales materialevalg såsom SUS304 og overfladebelægning for at forbedre korrosionsbestandighed og temperaturstabilitet.

PCB og montagedesign

Sørg for korrekt justering af fødepunktet på printkortet. Vælg en passende monteringsstruktur (trykpasning eller fjederkontaktdesign) for at forbedre monteringskonsistensen og masseproduktionsudbyttet.

Hvorfor vælge Shenzhen Qianmu Communication Technology Co., Ltd.

Shenzhen Qianmu Communication Technology Co., Ltd. fokuserer på design og produktion af Metal Stamp Antenne-løsninger til trådløse enheder, der understøtter OEM/ODM-udvikling og tilpassede antennestrukturer til forskellige RF-applikationer.

Egen produktionskapacitet

Præcisionsstempling og værktøj styres internt, hvilket sikrer stabil produktionskonsistens og skalerbar produktion.

Applikationsdrevet tilpasning

Antennestrukturer kan justeres i geometri, elasticitet og overfladebehandling for at matche forskellige enheds- og kabinetkrav.

Kvalitetskontrol på procesniveau

Mekanisk pålidelighed og RF-ydeevne verificeres gennem hele produktionen, herunder kontrol af kontaktstabilitet og elektrisk konsistens.

Ingeniørstøtte under udvikling

Teknisk assistance er tilgængelig fra prototyping til masseproduktion, herunder integrationsvejledning på PCB- og systemniveau.

FAQ

Q1: Hvordan er signaleffektiviteten af ​​metalclipsantennen?

A: På grund af dens kompakte størrelse varierer effektiviteten typisk fra 30 % til 50 %. Den er velegnet til applikationer med kort rækkevidde og omkostningsfølsomme, såsom smart home-enheder. Til langdistancekrav leverer Qianmu Communications også optimerede antenneløsninger.

Spørgsmål 2: Hvad skal jeg gøre, hvis loddestiften er trykket på printet, og kontakten er dårlig?

A: Sørg for korrekt PCB-pudehøjde og korrekt fiksturtryk under montering. Fjederstrukturen er designet til stabil kontakt, og standardtest udføres før forsendelse.

Q3: Understøtter du prøveudtagning i små partier?

A: Fuldstændig støttende. Som en professionel Metal Stamp Antenne-leverandør forstår vi kravene i R&D-fasen og tilbyder fleksible prototyping-tjenester for at hjælpe dig med hurtigt at fremme din projektvalidering.

Spørgsmål 4: Hvad påvirker ydeevnen af ​​en metalstempelantenne?

 A: Ydeevnen påvirkes hovedsageligt af PCB-layout, jordstørrelse, omgivende metal og kabinetstruktur.

Q5: Hvorfor skifter frekvens efter installation?

A: Metalomgivelser og husmaterialer kan afstemme resonans, hvilket kræver endelig tuning på systemniveau.

Q6: Hvad forårsager dårlig kontaktydelse?

A: Forkert printpladehøjde eller utilstrækkeligt fjedertryk kan påvirke den elektriske stabilitet.

Q7: Understøtter du prototyping? A: Ja, både prøveproduktion og tilpasning af små partier understøttes til R&D-validering.
