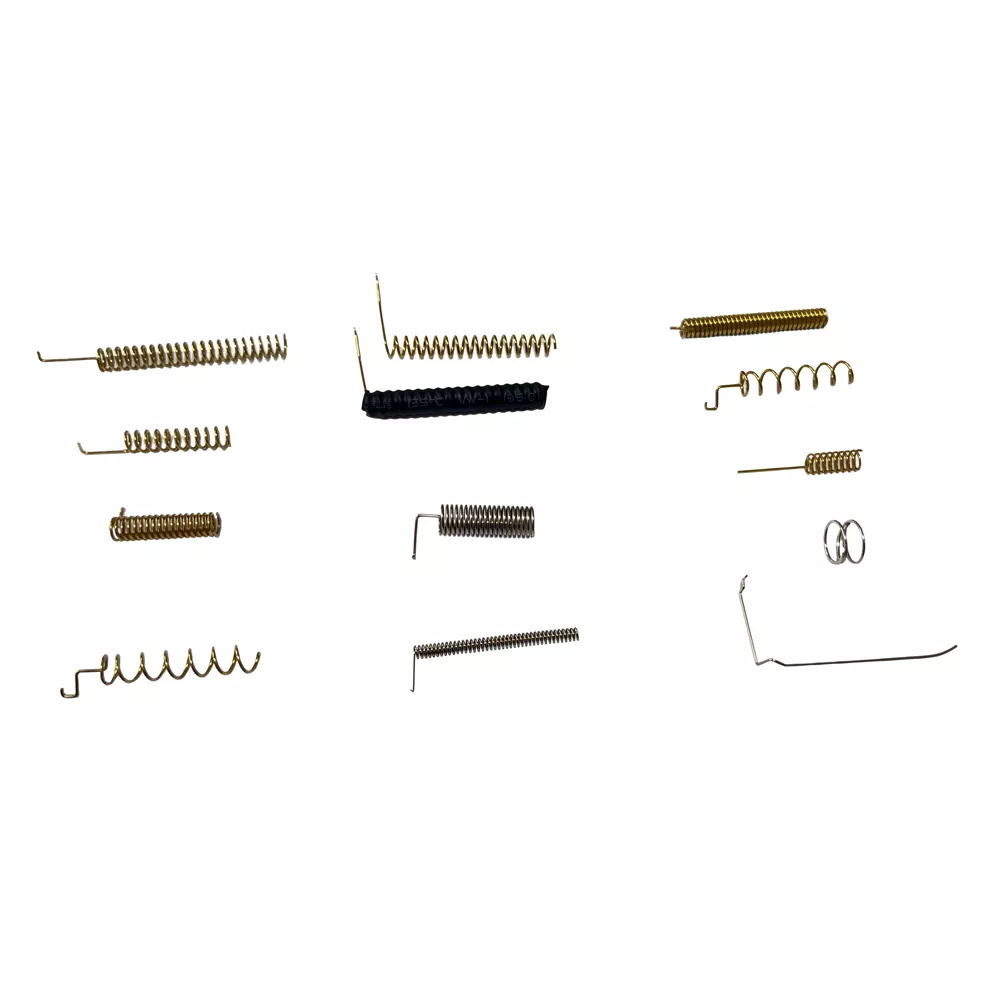

Fjeder antenne
Som en professionel leverandør tilbyder Qianmu Communication skræddersyede højpræcision spiralfjeder antennetjenester. Fremstillet af førsteklasses materialer. Kulstofstål forniklet Fremstillet af fosforbronze og kan prale af enestående ledningsevne og korrosionsbestandighed. Vi er troværdige.Kina-producentVi tilbyder en one-stop-løsning, der spænder fra prototyping til masseproduktion, meget brugt i IoT, fjernbetjeninger og trådløse kommunikationsmoduler.

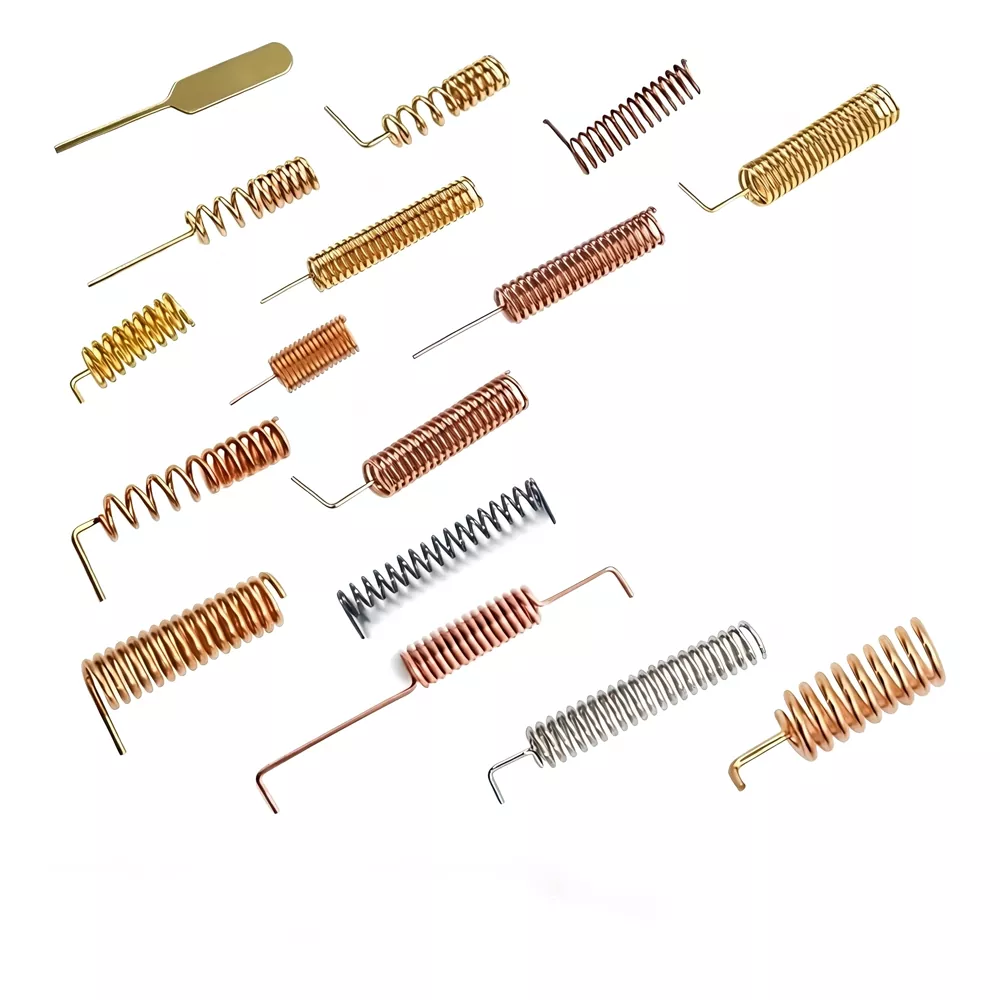

En fjederantenne (også kendt som en spiralformet antenne) er en antennestruktur, hvori en metalleder er viklet til en spiralfjederform ved at bruge den spiralformede metalleder som medium til signaltransmission. Den har et 50 ohm impedansdesign og består af tre hovedkomponenter: en indre kobbertråd (bruges til at sende og modtage signaler), en ydre afskærmningsledning (designet til at blokere ekstern elektromagnetisk interferens) og et ydre isolerende lag (som modvirker virkningerne af ekstern kapacitans og induktans). Tilsammen danner disse komponenter et lukket system med stærk anti-interferens ydeevne.
Shenzhen Qianmu Communication Technology Co., Ltd., en professionel virksomhed med speciale i R&D, fremstilling og salg af kommunikationsproduktantenner, har været dybt engageret i antenneområdet i mange år og er forpligtet til at give globale kunder højkvalitets fjederantenneløsninger.

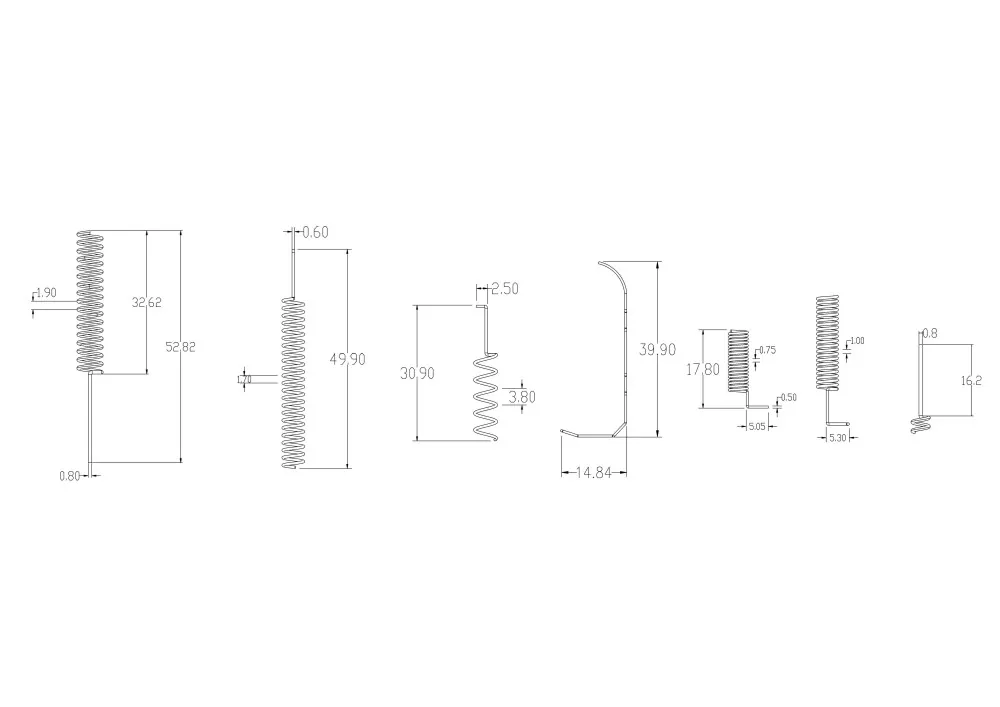

Tekniske specifikationer
Qianmu Communication fjederantennen dækker flere frekvensbånd, der spænder fra lave til høje frekvenser, og opfylder kravene i forskellige applikationsscenarier. De vigtigste tekniske parametre er som følger:
|
Parameterelement |
Specifikationsområde |
|
Frekvensområde |
315MHz / 433MHz / 470MHz / 490MHz / 868MHz / 915MHz / 2,4GHz / GSM 824-2170MHz |
|
Gevinst |
0,8 dBi ~ 3,5 dBi |
|
Impedans |
50 Omega |
|
VSWR |
≤1,5 ~ ≤1,8 |
|
Polarisering |
Vertikal polarisering / cirkulær polarisering |
|
Strålingsmønster |
Omni-direktionel |
|
Kraftkapacitet |
Max 50W |
|
Driftstemperatur |
-40℃ ~ +85℃ |
|
Antenneeffektivitet |
35~ 80% (Afhænger af installationsmiljøet) |
|
Materiale |
Kobber, guldbelægning, nikkelbelægning osv. |

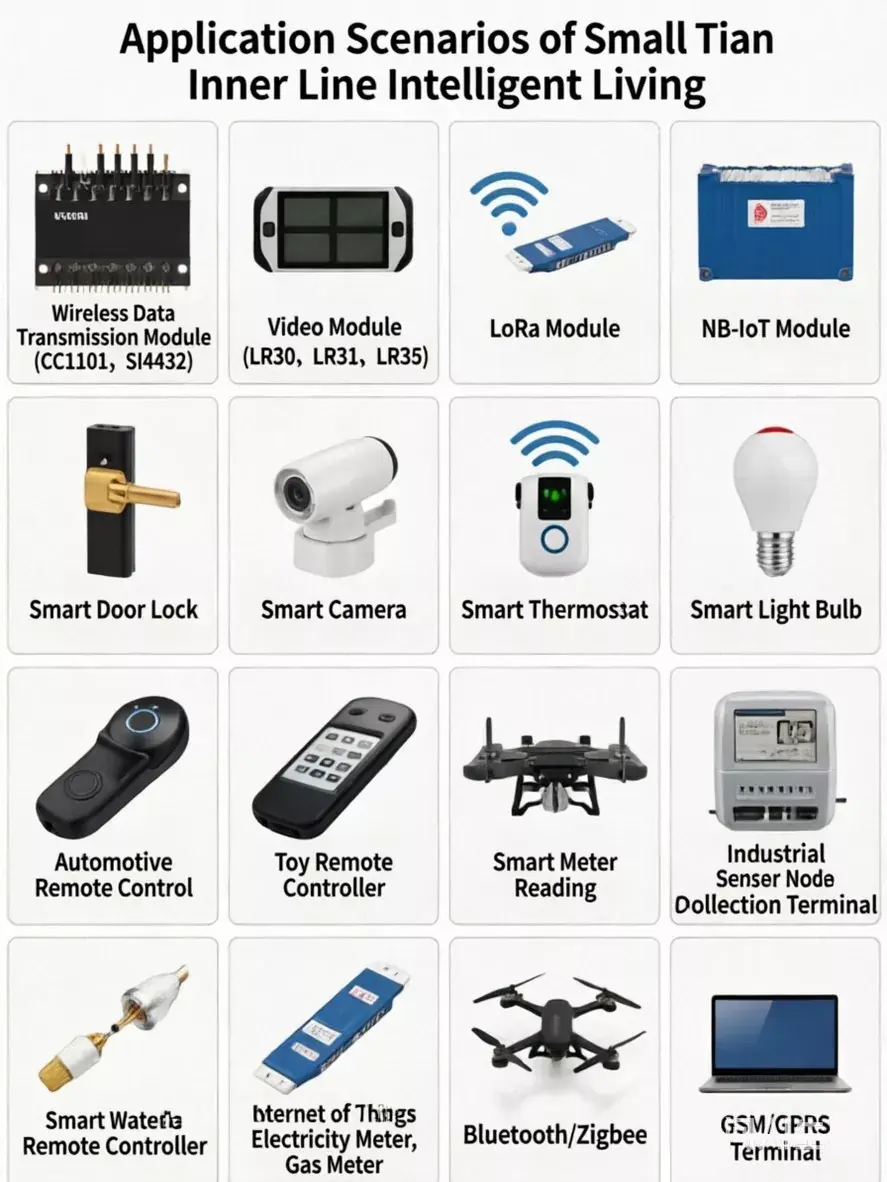

Gældende enheder
Qianmu kommunikationsfjederantennen er meget udbredt i følgende enheder og scenarier:
Trådløst datatransmissionsmodul: CC1101, Si4432 og andre trådløse RF-moduler
LoRa-moduler: LR30, LR31, LR36 og andre LoRa-kommunikationsmoduler
NB-IoT-modul: NB-IoT trådløs kommunikationsterminal
Smart Home Devices: Smarte dørlåse, smarte kameraer, smarte termostater, smarte pærer og mere
Trådløse fjernbetjeningsenheder: Bilens fjernbetjeninger, legetøjsfjernbetjeninger, industrielle fjernbetjeninger og mere
IoT-terminal: IoT-sensornoder, dataindsamlingsterminaler
Smart Metering: Smarte vandmålere, elmålere og gasmålere
Bluetooth/Zigbee-modul: Bluetooth trådløs kommunikation, Zigbee-netværksenheder
Drone Telemetri: Datalink til små droner
GSM/GPRS-enheder: GSM-modemmer, fjernovervågningssystemer
Sammenligning med konkurrerende produkter
|
Sammenligningselement |
Qianmu Communication Spring Antenne |
PCB antenne |
Ekstern stangantenne |
|
Gevinst |
0,8~3,5 dBi |
2~6 dBi |
Relativt høj |
|
Omni-directional ydeevne |
★★★★★ Fremragende |
★★☆ Stærk retningsbestemthed |
★★★★ Godt |
|
Størrelse |
★★★★ Kompakt |
★★★★★ Ultra-lille |
★★☆ Stor |
|
Anti-interferens evne |
★★★★★ Stærk |
★★★ Gennemsnit |
★★★★ Relativt stærk |
|
Installationsfleksibilitet |
★★★★★ Ekstremt fleksibel |
★★★ Kun rettet på PCB |
★★★ Ekstern installation påkrævet |
|
Koste |
★★★★ Moderat |
★★★★★ Lav |
★★☆ Relativt høj |
|
Design ændring |
★★★★ Fleksibel |
★★☆ PCB-gendannelse påkrævet |
★★★ Almindelig |
Qianmu Communication-fjederantennen opnår en optimal balance mellem omnidirektionel dækning, anti-interferensevne, installationsfleksibilitet og samlede omkostninger, hvilket gør den til et ideelt indbygget antennevalg til IoT og trådløse kommunikationsenheder.
Installationsvejledning

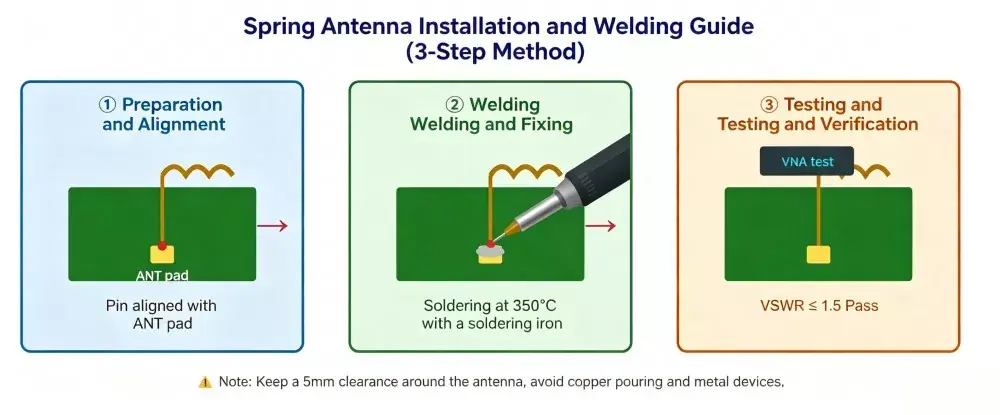

Trin 1: Forbered dig på svejsning
Juster stiften (normalt en enkelt stift eller loddepude) for enden af fjederantennen med ANT-loddepuden, der er reserveret på printkortet. Loddepuden skal forbindes til RF-tilførselsledningen, såsom en 50-ohm mikrostrip-linje eller koplanar bølgeleder, for at sikre korrekt signaltransmission.
Trin 2: Svejsning og fiksering
Bøj den krogformede sektion og tilslut den til ANT-stiften på det trådløse modul, og fuldfør derefter loddeprocessen sikkert. Reflow-lodning anbefales, da det er kompatibelt med standard monteringsprocesser til overflademontering.
Trin 3: Inspektion og test

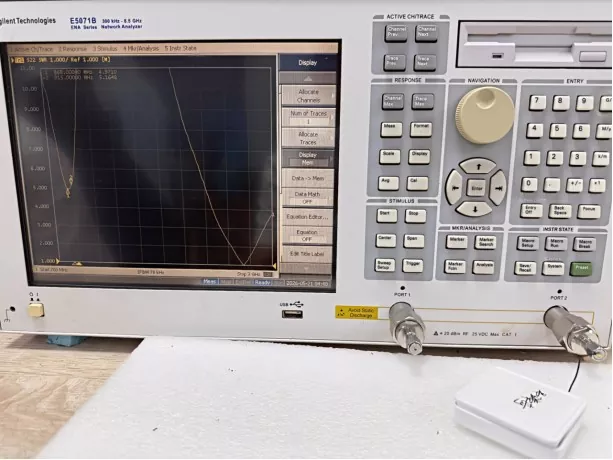

Efter lodning skal du bruge en vektornetværksanalysator til at måle spændingsstandbølgeforholdet (VSWR) og kontrollere, at RF-ydelsen opfylder de påkrævede specifikationer.
Noter
1. Oprethold frigangszonen: Undgå at føre ledninger og placere metalkomponenter inden for en radius på 5 mm fra antennen; dæk ikke batteriet eller afskærmningsdækslet inden for 10 mm eller mere over bunden.
2. 50Ω Transmission Line: Tilslut RF-chippen direkte via en mikrostrip på samme lag eller en stripline i det indre lag; brug 45° affasning i hjørnerne for at undgå bratte impedansændringer.
3. Hold dig væk fra metal: Når du bruger en fjederantenne, er det første skridt at sikre, at antennen holdes væk fra metalliske materialer, herunder jordplaner på printplader, ledningsspor, batterier, skærme, metalhuse og mere.
4.Konsekvent svejseretning: Ved masseproduktion er det vigtigt at sikre, at antennens svejseretning stemmer overens med den svejseretning, der er angivet af antenneproducenten på tidspunktet for valg.
5. Tuning og marginering: Hvis det elektromagnetiske miljø i hele den plastikbeklædte enhed er kompleks, kan et π-netværk reserveres i RF-enden, og resonansfrekvensen kan finjusteres ved hjælp af en justerbar kondensator, der spænder fra 3 pF til 6,8 pF.
Hvordan vælger man en fjederantenne?
|
Udvælgelsestrin |
Nøglepunkter |
Detaljer |
|
1. Bekræft driftsfrekvens |
Vælg antenne efter kommunikationsprotokol og frekvensbånd |
Almindelige frekvensbånd: • 315 MHz: Traditionelle fjernbetjeningsenheder • 433 MHz: LoRa, smartmålere, industrielle fjernbetjeninger • 470/490 MHz: Industrielt IoT-udstyr • 868/915 MHz: ISM-bånd til Europa og Nordamerika • 2,4 GHz: Wi-Fi, Bluetooth, Zigbee • GSM-bånd: Mobilkommunikationsmodul |
|
2. Evaluer gevinstkrav |
Match forstærkning med transmissionsafstand |
•Kort afstand (<100m): 0,8~2 dBi • Mellemdistance (100-500m): 2~3 dBi • Lang distance (>500m): Over 3 dBi |
|
3. Tjek installationsplads |
Match størrelse og struktur med PCB |
1. Mål udstyrets indre rum for at vælge den korrekte længde og diameter. 2. Antenner af bøjet type fås til kantprintkortmontering i rum med begrænset plads. |
|
4. Vurder ansøgningsmiljø |
Anti-interferens og anti-korrosionsbeskyttelse |
1. Udstyr med metalafskærmning: Cirkulær polarisationsantenne anbefales. 2. Fugtigt/udendørs miljø: Sølv/guldbelægning til antioxidation. |
|
5. Vælg en pålidelig leverandør |
One-stop tilpasset fremstillingsservice |
Qianmu Communication er en professionel antennefabrik og -leverandør, der understøtter OEM & ODM, og leverer fuld service inklusive antennedesign, prøveudtagning og masseproduktion. |
FAQ
Q1: Hvad er bedre, en fjederantenne eller en PCB-antenne?
A: Valget afhænger af de specifikke applikationskrav. Spring Antenne-løsninger er velegnede til applikationer, der kræver langdistancetransmission (>100 meter), rundstrålende dækning og fleksible installationsretninger, mens PCB-antenner er mere velegnede til kompakte enheder med strenge størrelses- og omkostningsbegrænsninger. Qianmu Communication leverer både løsninger og tilbyder professionelle anbefalinger baseret på forskellige projektbehov.
Q2: Betyder højere forstærkning altid bedre antenneydelse?
A: Ikke nødvendigvis. Højere forstærkning forbedrer normalt signalkoncentrationen, men kan reducere dækningen i visse retninger. Det optimale valg bør tage højde for transmissionsafstand, dækningskrav og applikationsmiljø. Qianmu Communication giver produkter med forskellige forstærkningsmuligheder fra 0,8 til 3,5 dBi.
Q3: Kan antennen tilpasses?
A: Ja. Qianmu Communication leverer OEM/ODM-tilpasningstjenester, herunder frekvensjustering, størrelsesændring, materialevalg og tilpasning af bøjningsvinkel for at imødekomme forskellige applikationskrav.
Q4: Hvad er driftstemperaturområdet?
A: Qianmu Communication-produkter fungerer pålideligt fra -40 ℃ til +85 ℃ og opfylder kravene i de fleste industrielle og forbrugeranvendelser.
Q5: Er impedanstilpasning påkrævet?
A: Ja. Standardimpedansen er 50Ω, og praktiske applikationer kan kræve matchende komponenter mellem antennen og RF-senderporten for at opnå optimal ydeevne. Qianmu Communication giver teknisk support til antennetilpasning og fejlfinding.
Q6: Hvad er den mindste ordremængde (MOQ)?
A: Qianmu Communication understøtter fleksible ordremængder, fra prototypeprøver og små partier til produktion i stor skala. For detaljerede MOQ-krav, kontakt venligst vores salgsteam.
