Møntantenne

Møntantennen er en kompakt, cylindrisk ekstern RF-antenne med en knaplignende form. Designet som en 2,4 GHz 5,8 GHz Dual Band-antenne, giver den en letvægts trådløs transmissionsløsning til små elektroniske enheder, der bruger WiFi, Bluetooth og ZigBee-kommunikation.

Qianmu Communications selvudviklede knapgummistangantenne anvender sprøjtestøbning og tætningsteknologi i et stykke. Den integrerer et resonanselement i fuld kobber og et reflekterende metalafskærmningslag i bunden.

Udstyret med en standard SMA gevindgrænseflade, kan denne SMA Dual Band-antenne monteres og fastgøres direkte til enhedshuset. Sammenlignet med slanke gummistangantenner og indbyggede PCB-antenner tilbyder den en kompakt, diskret struktur med et forseglet hus til indendørs og udendørs applikationer.

Hvordan det virker

Møntantennen bruger en intern dobbelt-lags ringkobberoscillator til dual-band RF transmission og modtagelse. Den knapformede base inkorporerer et reflekterende metallag, der er designet til at hjælpe med at styre signalstråling og reducere påvirkningen af ​​nærliggende elektroniske komponenter.

1. Lagdelt oscillator design:Det øverste lag er designet til 2,4GHz-båndet, der bruges af Bluetooth og ZigBee, mens det nederste lag understøtter 5,8GHz-båndet, der bruges af kompatible WiFi-enheder. Den angivne full-band VSWR er ≤1,35.

2. Basisafskærmning og interferenshåndtering:Det nederste metalreflekterende lag er designet til at reducere påvirkningen af ​​elektromagnetisk interferens fra enhedens hovedkort, lithiumbatteri og metalhus. Den faktiske ydeevne afhænger af installationsmiljøet og kræver test i den færdige enhed.

3. Forseglet hus og temperaturmodstand:Det sprøjtestøbte hus i ét stykke er designet til miljøbeskyttelse. Det angivne driftstemperaturområde er -35°C til +70°C. Temperaturrelateret frekvensstabilitet bør bekræftes under de specificerede testbetingelser.

4. RF-impedanstilpasning:Antennen bruger en nominel impedans på 50Ω til at understøtte RF-integration og reducere impedansmismatch. Forstærkning, VSWR og strålingseffektivitet kan evalueres gennem passende RF-test.

Kompatibelt udstyr og applikationer

1. Smart hjem:Som en antenne til smarte hjemmeenheder kan den bruges i mini-smart-gateways, WiFi-stik, dør- og vinduesalarmer og Bluetooth-fjernbetjeninger. Dens kompakte struktur hjælper med at rumme trådløs forbindelse i enheder med begrænset installationsplads.

2. Industrielt Internet of Things:Denne trådløse sensorantenne kan overvejes til miniature-temperatur- og fugtterminaler, noder til sporing af lageraktiver og trådløse datatransmissionsmoduler. Det er også relevant for Antenne for IoT Devices-applikationer, hvor frekvensbåndet og installationsbetingelserne matcher systemkravene.

3. Bærbar elektronik:Som en kompakt antenne til bærbare enheder kan den bruges i håndholdt scanningsudstyr, bærbare detektorer og mini Bluetooth-højttalere. Enhedslayout og RF-ydeevne bør evalueres før den endelige integration.

4. Sikkerhedsenheder:Denne antenne til trådløse sikkerhedsenheder kan være velegnet til små trådløse kameraer og adgangskontrolsystemer. For kompatible Bluetooth-baserede adgangssystemer kan den fungere som en Bluetooth-adgangskontrolantenne.

5. RF tilbehør:Valgfrit tilbehør omfatter SMA-til-IPEX-føderkabler og andre kompatible RF-forbindelseskomponenter. Valg af stik skal bekræftes mod det trådløse modul og enhedsinterface.

Kerneproduktegenskaber

Qianmu Communication giver mulighed for møntantenne til kompakte trådløse enheder med specifikationer og grænsefladekonfigurationer valgt i henhold til applikationskravene.

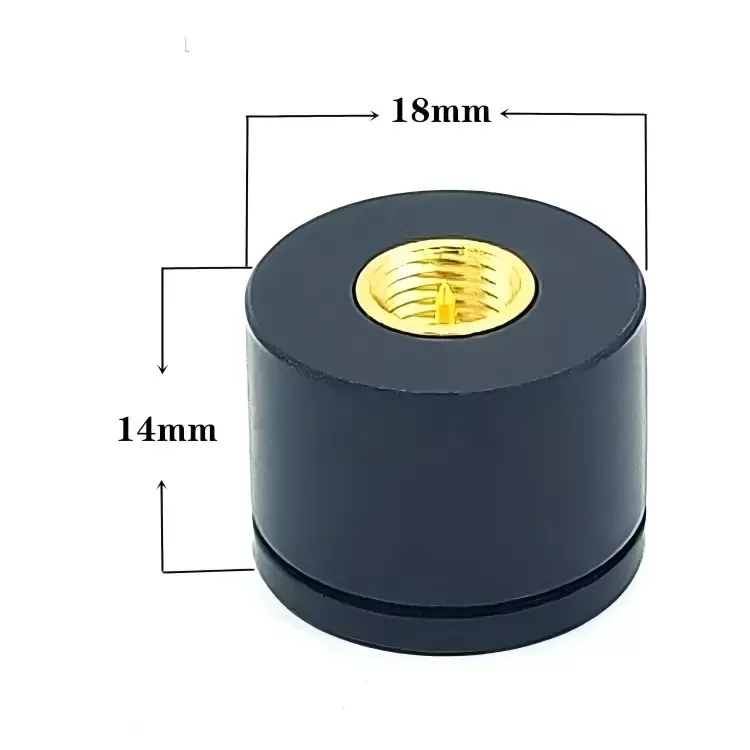

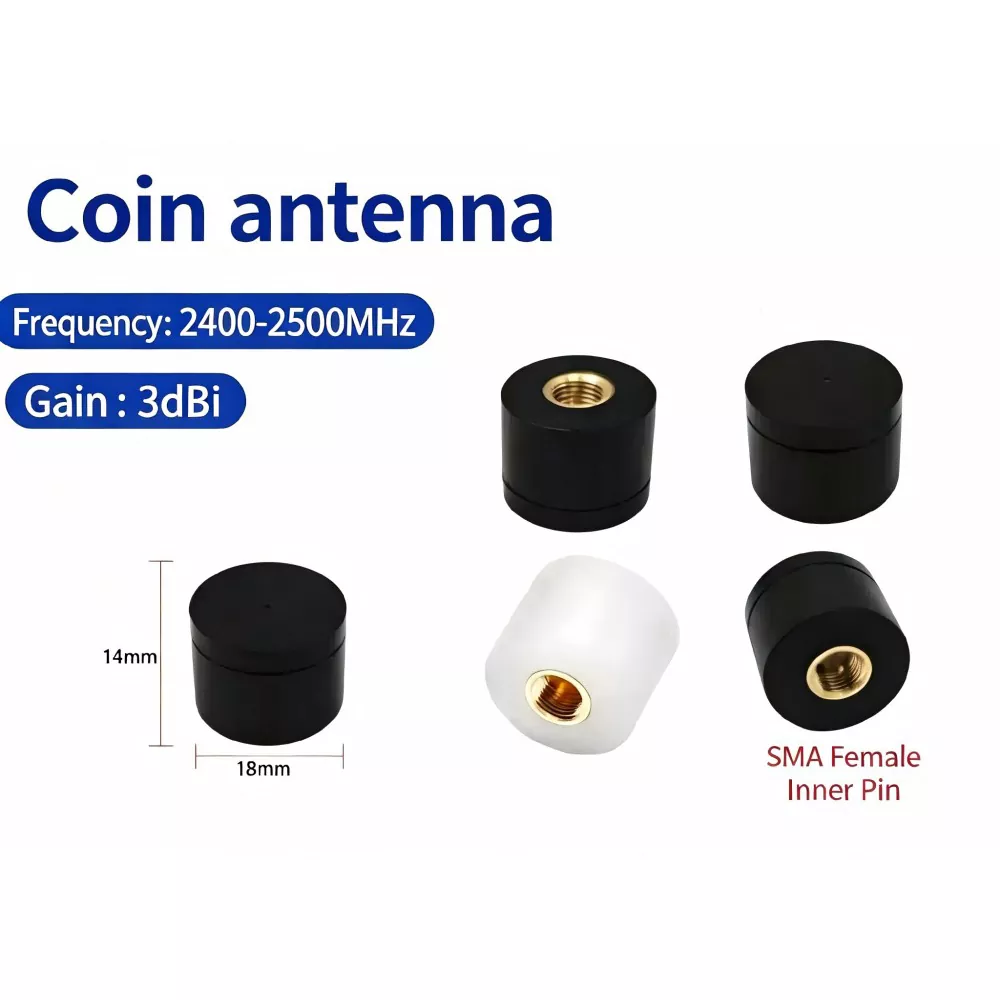

1. Kompakt knapformet struktur:Fås i 15 mm og 18 mm basisdiametre, med en højde på 14 mm. Det lille fodaftryk understøtter installationer, hvor ekstern antenneplads er begrænset.

2. Dual-band drift:Denne Mini WiFi-antenne understøtter de specificerede 2,4GHz og 5,8GHz frekvensområder. Afhængigt af enhedskonfigurationen kan antennen bruges i kompatible WiFi-, Bluetooth- og ZigBee-applikationer. Bekræft protokolspecifikke frekvenskrav før valg.

3. Interface muligheder:Standardkonfigurationer inkluderer SMA-grænseflader med forskellige kontaktarrangementer. Kompatibelt tilbehør kan omfatte loddeterminaler og førstegenerations- eller fjerdegenerations IPEX-føderkabler, afhængigt af den valgte konfiguration.

4. Miljøbeskyttelse:Det IP54-klassificerede hus er designet til at yde beskyttelse mod indtrængning af støv og vandstænk. Sort-hvide boliger er tilgængelige i henhold til lager- og ordrekrav.

5. Tilpasning:Brugerdefinerede SMA-antenneindstillinger kan omfatte dimensionsjusteringer, print af skallogo og RF-stikkonfigurationer. Lagertilgængelighed, prøvegennemløbstid og volumenpriser bør bekræftes for hver ordre.

Tekniske specifikationer

Anvendelseseksempler

1. Smart hjem udstyr:En kompakt antenne kan monteres på en WiFi dør- eller vinduesalarm, hvor boligpladsen er begrænset. Det endelige tilslutningsområde afhænger af antenneplacering, vægge, interferens og enhedens RF-konfiguration.

2. Industrielle sensorterminaler:En trådløs sensorantenne kan bruges sammen med udstyr til overvågning af temperatur og fugtighed. For enheder med metalhuse bør antennepositionering og den omgivende jordstruktur evalueres for at bestemme deres effekt på RF-ydeevne.

3. Udendørs adgangskontroludstyr:En eksternt monteret antenne understøtter muligvis kompatible Bluetooth-adgangskontrolenheder. Indkapslingen, konnektortætningen og monteringsarrangementet skal kontrolleres i forhold til de påkrævede miljøforhold.

4. Håndholdt udstyr:Denne miniantenne til håndholdte enheder kan overvejes til trådløse stregkodescannere og anden bærbar elektronik, der kræver en kompakt ekstern antenne. Forbindelsesstabilitet bør valideres i det tilsigtede driftsmiljø.

Udvælgelses- og bestillingsguide

1. Valg af frekvens:For enheder, der bruger kompatible WiFi- og Bluetooth-konfigurationer, skal du evaluere 2,4GHz og 5,8GHz dual-band-modellen. For kun Bluetooth-applikationer kan en 2,4 GHz enkeltbåndskonfiguration overvejes, hvis den er tilgængelig.

2. Installationsmiljø:For enheder med metalhuse skal du gennemgå antennens monteringsposition, frigang og jordforbindelse. En reflekterende base eliminerer ikke behovet for RF-test i det endelige kabinet.

3. Valg af størrelse:Overvej versionen med en diameter på 15 mm, når monteringspladsen er begrænset. 18 mm-versionen kan overvejes, når den tilgængelige plads og de nødvendige RF-egenskaber understøtter det; bekræfte ydeevne i stedet for at antage, at den større model altid giver højere forstærkning.

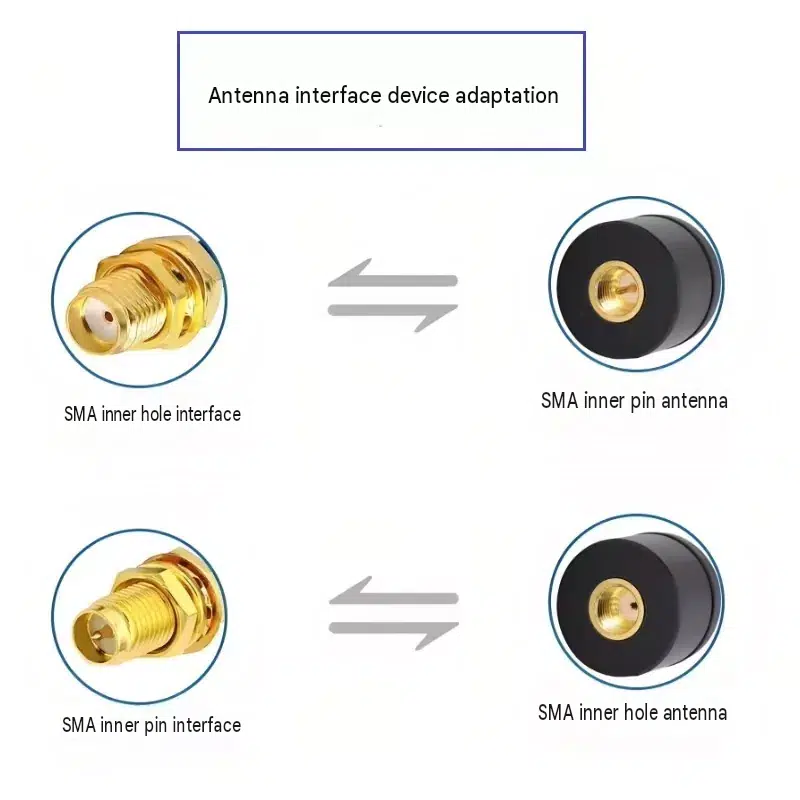

4. Grænseflade og eksportkrav:Bekræft, om enheden kræver en SMA indre-pin- eller indre-hul-interface. IPEX-adapterkabler, stikkonfigurationer og neutral eksportemballage kan diskuteres, når du forbereder en ordre.

FAQ

1. Kan denne antenne bruges sammen med metalbeklædte enheder?

Det kan være velegnet til metalbeklædte enheder, men ydeevnen afhænger af antennens monteringsposition, frigang, jordstruktur og husdesign. Den reflekterende base er beregnet til at hjælpe med at styre interaktionen med nærliggende strukturer. Test i den færdige enhed anbefales.

2. Kan SMA-grænsefladen ændres til IPEX?

Kompatible feederkabler og interfacekonfigurationer kan være tilgængelige, inklusive specificerede IPEX-generationer. Bekræft venligst den nødvendige stiktype, kabellængde og installationsarrangement før bestilling.

3. Kan der leveres en laboratorietestrapport?

RF-testdokumentation kan være tilgængelig for relevante produktkonfigurationer. Bekræft de tilgængelige rapporter, målte parametre og testbetingelser med Qianmu Communication, før du afgiver en ordre.

4. Er denne 2,4 GHz 5,8 GHz Dual Band-antenne velegnet til WiFi- og Bluetooth-enheder?

De angivne frekvensområder dækker 2,4GHz og 5,8GHz drift. Kompatibilitet afhænger af enhedens trådløse protokol, påkrævede frekvensbånd, stik og RF-design. For ZigBee-enheder, der kører ved 2,4 GHz, skal du bekræfte den matchende konfiguration og validere ydeevnen i det endelige produkt.

5. Kan stik- eller kabelkonfigurationen tilpasses?

Brugerdefinerede SMA-antennekonfigurationer kan være tilgængelige for forskellige enhedsgrænseflader og installationskrav. Angiv stiktype, kabellængde, frekvensområde og målapplikation, så den nødvendige konfiguration kan evalueres.

6. Kan denne antenne bruges i smarte sensorer og bærbart udstyr?

Det kan være egnet til WiFi-antenne til Smart Sensors-applikationer og andre kompakte trådløse produkter, når frekvensområdet og RF-egenskaberne opfylder enhedskravene. For bærbart udstyr skal du vurdere den tilgængelige monteringsplads, kabinetmaterialer og antenneposition, før du færdiggør designet.
