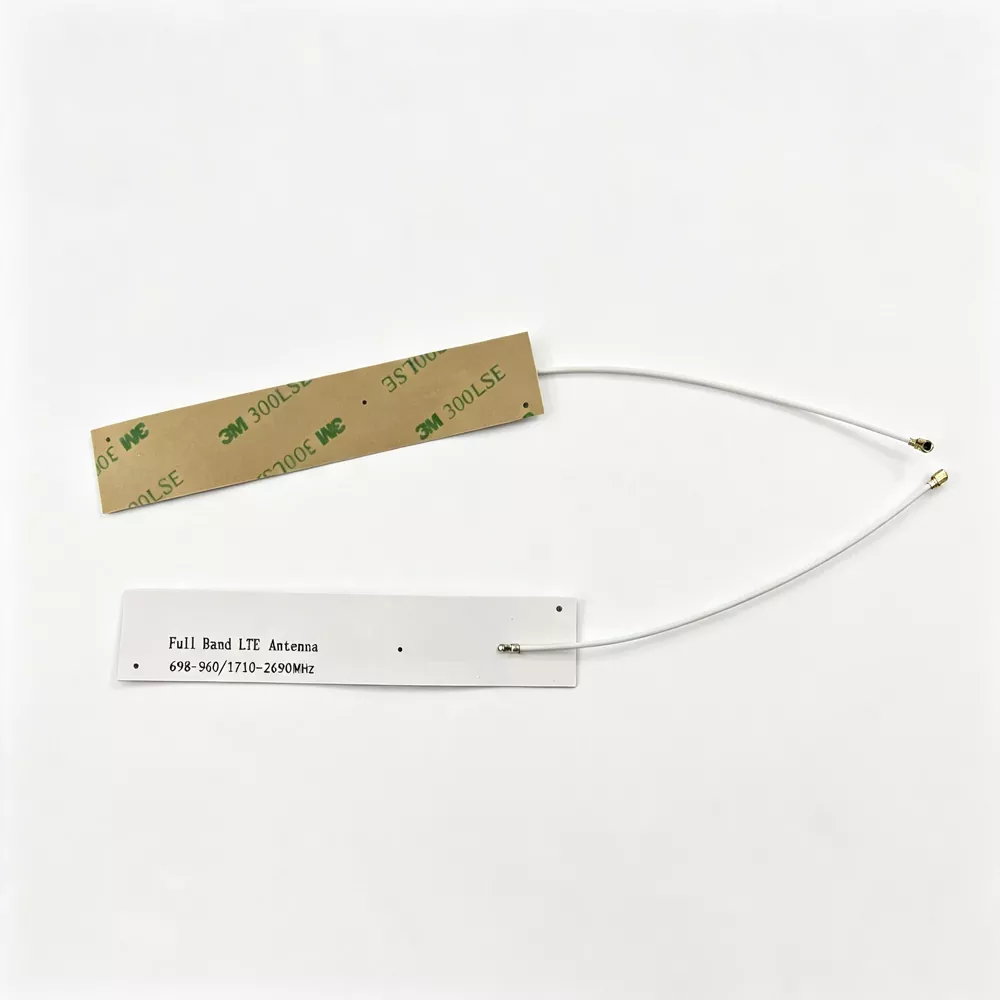

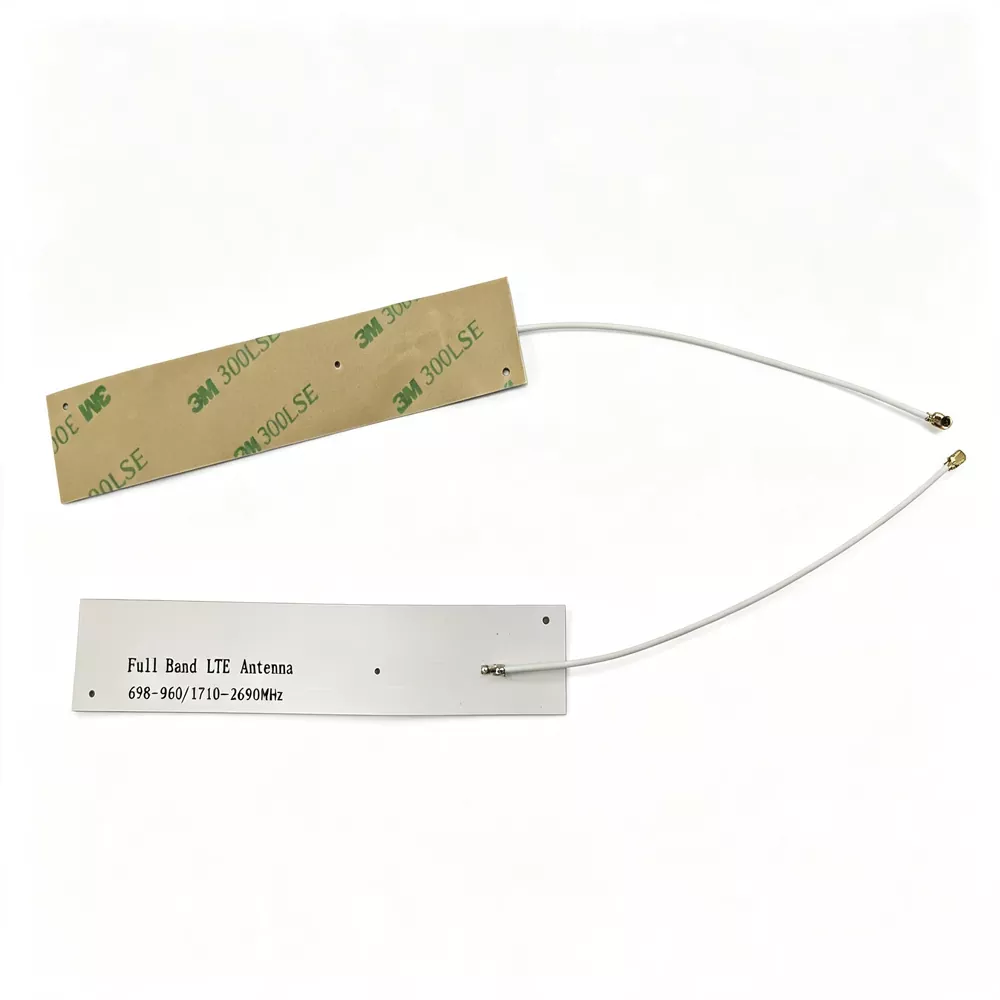

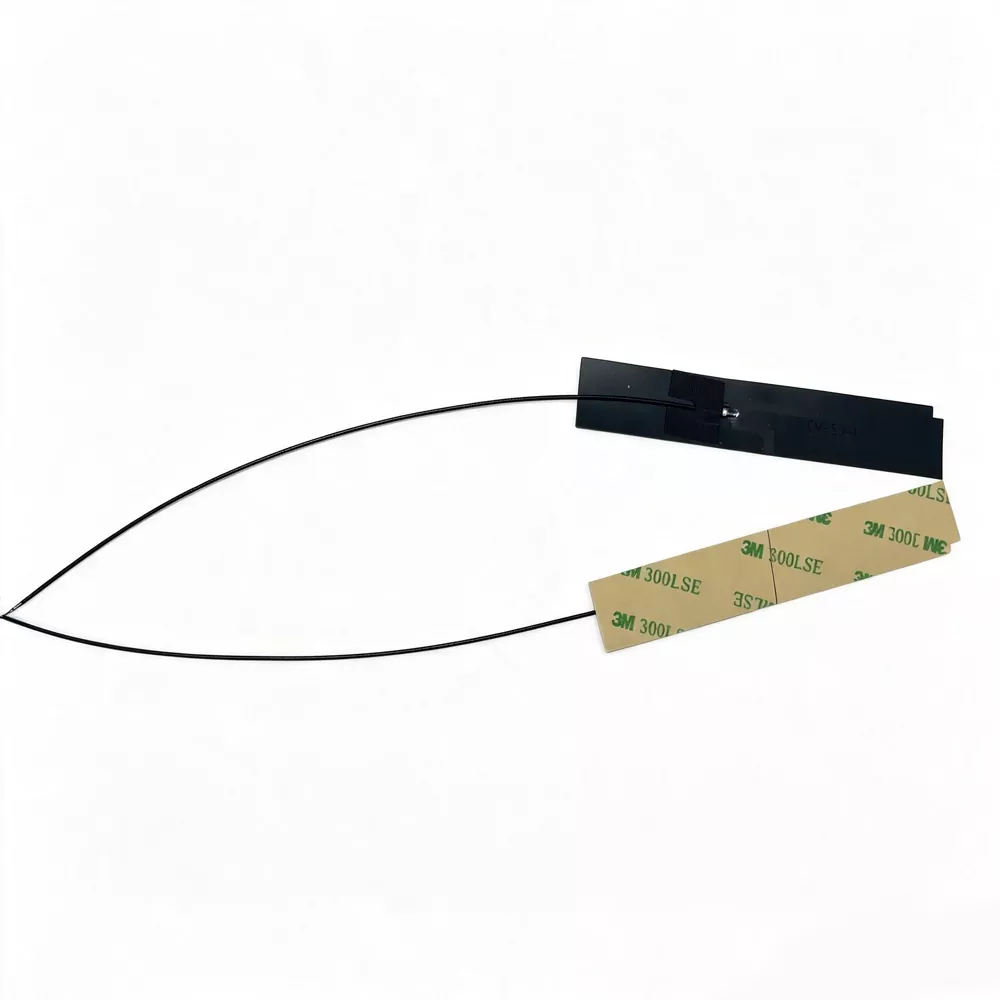

2G/3G/4G LTE-antenne

2G/3G/4G LTE-antennen er en let, fleksibel og bøjelig indbygget full-band cellulær kommunikationsantenne. I modsætning til den almindelige overflademonteringsantenne bruger dette produkt FPC fleksibelt printkort + koaksial direkte loddeproces. Antennen er let, tynd, blød og kan passe frit ind i den buede overflade og den smalle spalteplads inde i enheden. Det understøtter 2G GSM, 3G WCDMA og 4G LTE multi-netværk signaltransmission og -modtagelse. Det er den foretrukne type indbygget kommunikationsantenne til små smarte iot-enheder i øjeblikket, der i vid udstrækning løser industriens smertepunkter såsom lille indbygget plads, svagt signal, ustabil kontakt og dårlig vibrationsmodstand for enheden.

Funktionsprincip

Denne 2G/3G/4G LTE-antenne FPC-svejsede koaksiale antenne arbejder baseret på radiofrekvensprincippet om fleksibelt mikrostrip-oscillator-array og transmitterer signaler med koaksialt afskærmede feeders. Det er opdelt i tre dele: signalstrålingslag, isolerende substratlag og afskærmet transmissionslag. Arbejdslogikken er stabil og effektiv:

• Rf-strålingsprincip: FPC-kortoverfladen ætser præcist multibåndsoscillatorlinjer, matcher præcist 2G/3G/4G fuldbåndsresonanspunkter, ingen bånddøde zoner, målt fuldbåndsstående bølgeforhold er stabilt ≤1,5, signalreflektionstab er ekstremt lavt.

• Fordele ved svejset transmission: Koaksialledningen og FPC-oscillatorpladen er dannet i ét stykke ved højtemperatur tinlodning. Sammenlignet med den almindelige nittede og fastklemte struktur er den målte seismiske ydeevne forbedret med 85%, og der er ingen kontaktafbrydelse og nul signalafbrydelse i det langsigtede vibrationsmiljø.

• Afskærmende anti-interferensmekanisme: RG1.13 koaksial linje dobbeltlags afskærmningsstruktur isolerer effektivt den elektromagnetiske støj fra CPU'en, strømforsyningen og chippen på udstyrets hovedkort. Målt i udstyrets interne interferensmiljø øges signalmodtagelsesfølsomheden med 3-5 dB.

• Omnidirektionelle strålingskarakteristika: Plane rundstrålende transmissions- og modtagelsesdesign kan opretholde et stabilt signaloutput i scenarier, hvor enhedens lukkede skal og metalkabinet er blokeret, og succesraten for iot-enheder udendørs netværk er blevet målt til at stige med 28 %.

Installations- og brugsvejledning

Denne FPC-antenne er indbygget indlejret installation, nem at betjene, egnet til masseproduktion og kræver ikke professionel fejlfinding. Trinene er som følger:

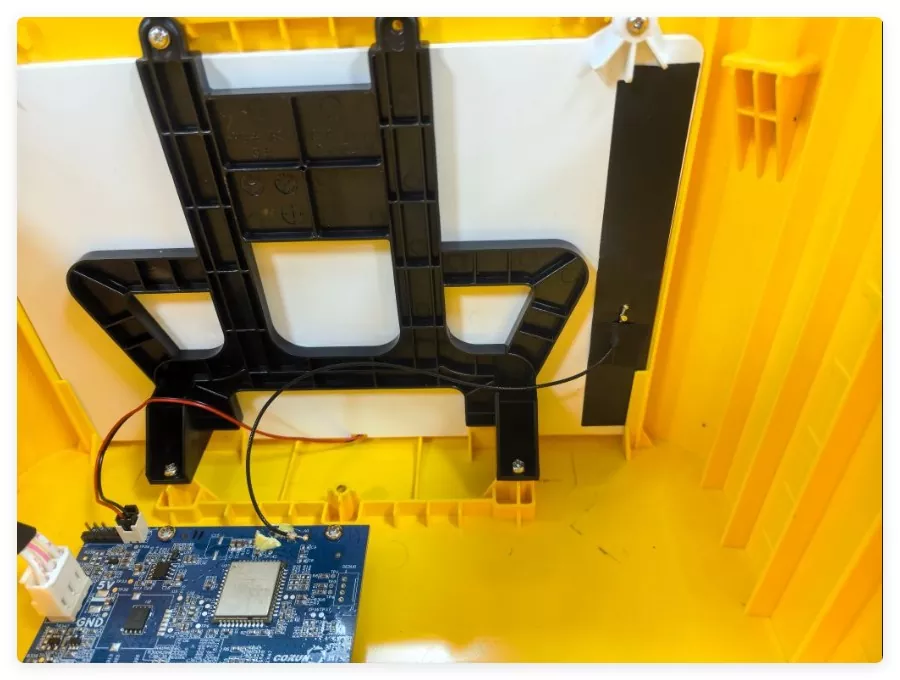

1. Valg af placering: Vælg et åbent område inde i enheden, væk fra bundkortchippen, strømforsyningen og metalkabinettet for at undgå signalblokering og interferens.

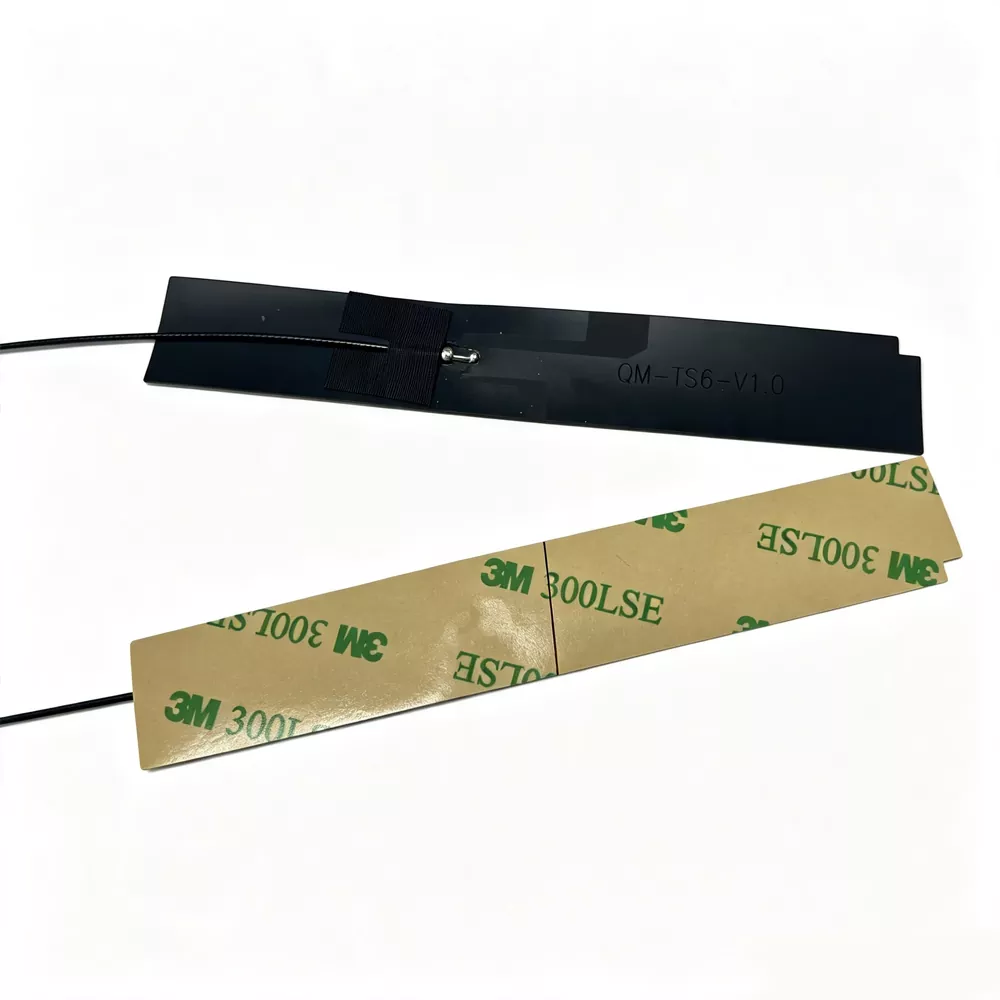

2. Monter og fix: Bagsiden af ​​antennen leveres med højstyrke 3M klæbemiddel. Efter at have renset støv- og oliepletterne på enhedens indervæg, skal du montere den fladt og fast og bøje den efter behov, så den passer til enhedens buede overflade.

3. Interface docking: Forbind IPEX/SMA-interfacet på bagsiden nøjagtigt til enhedsmodulets antennestik, og fastgør det forsigtigt for at undgå voldsom træk i ledningen.

4. Ledningsorganisering: Overskydende ledninger bør opbevares pænt for at undgå klemning, bøjning eller døde folder og for at forhindre beskadigelse af afskærmningslaget, der kan påvirke signalet.

5. Power-on test: Når samlingen er afsluttet, tændes og forbindes til netværket for at teste, at alle 2G/3G/4G netværkssignaler modtager normalt, og så er masseproduktion mulig.

FAQ

Q1: Can this 2G/3G/4G LTE antenna FPC welded coaxial antenna be bent for use?

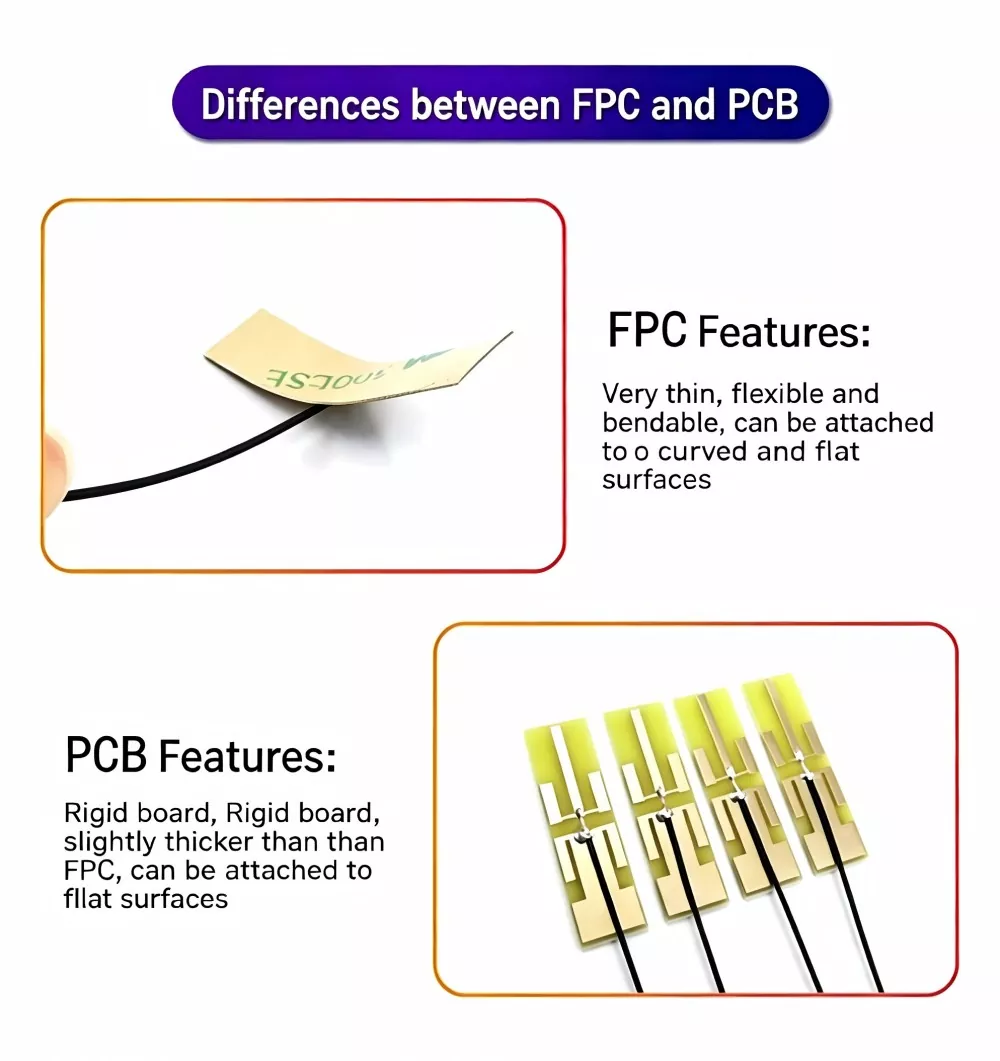

A1: Ja. Produktet er lavet af fleksibelt FPC-grundmateriale, som kan bøjes frit og monteres på buede overflader. Den passer til enhedens lille indbyggede plads og vil ikke bryde eller påvirke signalydelsen, når den bøjes normalt.

Q2: Understøtter du tilpassede kabellængder og interfacetyper?

A2: Fuldt understøttet. Som kildefabrik understøttes tilpasselige linjelængder fra 10 cm til 50 cm, udskiftelige grænseflader såsom SMA, BNC, IPEX, LOGO silketryk og finjustering af størrelse.

Q3: Hvad er fordelene ved loddeprocessen i forhold til den almindelige indsatte antenne?

A3: Koaksial linjesvejsning i ét stykke, ingen løs spalte, stærkere stødmodstand, trækmodstand, anti-aldringsydelse, løser fuldstændigt problemerne med udstyrsvibrationer, signalflimmer og dårlig kontakt i højtemperaturmiljø, mere velegnet til barske industri- og køretøjsscenarier.
