NB-IoT antenne

Der er tre hovedtyper af IoT-antenner tilgængelige på markedet: indbyggede patch-antenner, sugekop-køretøjsmonterede antenner og skruemonterede eksterne vandtætte antenner.

NB-IoT-antennen vist i denne artikel tilhører kategorien skruemonterede udendørs vandtætte antenner. Den er specielt designet til industrielle elektriske styreskabe, udendørs integrerede udstyrsbokse og kommunale IoT-terminaler.

Qianmu Communications eksterne NB-antenne understøtter fuldbånds NB-IoT fra 700MHz til 960MHz og er kompatibel med smalbåndsnetværk hos de tre store operatører: China Mobile, China Unicom og China Telecom. Den fås med to almindelige skruestørrelser, M12 og M16, der matcher standarderne for installationshul i de fleste indenlandske og importerede industriskabe.

Hvad er en ekstern antenne til NB-IoT kabinetter

En ekstern NB-IoT kabinetantenne er en skruemonteret vandtæt RF-antenne designet til industrielt IoT-udstyr. Den er installeret eksternt på udstyrsskabe for at give stabil trådløs signaltransmission til NB-IoT-terminaler i udendørs og industrielle miljøer.

Arbejdsprincip

Mange kunder tror fejlagtigt, at en antenne kun er en metaloscillator, og at det vandtætte hus ikke har nogen indflydelse på signalets ydeevne. Faktisk påvirker det strukturelle design af NB-IoT-kabinettets eksterne antenne direkte stabiliteten af ​​langdistance-udendørskommunikation. Arbejdsydelsen kan testes og verificeres gennem vektornetværksanalysatorer og afskærmede ekkofrie kamre.

1. Lavfrekvent oscillator resonansstruktur

NB-IoT opererer i 700–960MHz lavfrekvent kommunikationsbånd, som har længere bølgelængder og højere krav til oscillatorlængde og jordtilpasning. Antennen bruger segmenterede kobberudstrålingselementer indeni, som nøjagtigt matcher smalbånds lavfrekvent resonans og undgår resonansforskydning og stående bølgestigning, der findes i almindelige korte antenner.

2. Kabinet-isoleret strålingsstruktur

Antennen monteres uden for kabinettet. Metalskruen bruges til fastgørelse og jordkobling, mens oscillatoren holder en sikker isolationsafstand fra kabinetpladen. Dette undgår RF-signalafskærmning og absorption forårsaget af metalkabinettet.

For den samme specifikation kan en indbygget antenne installeret inde i et metalskab opleve 6-9dB dæmpning, mens den eksterne NB-IoT-antenne kun har en samlet dæmpning på 1-2dB.

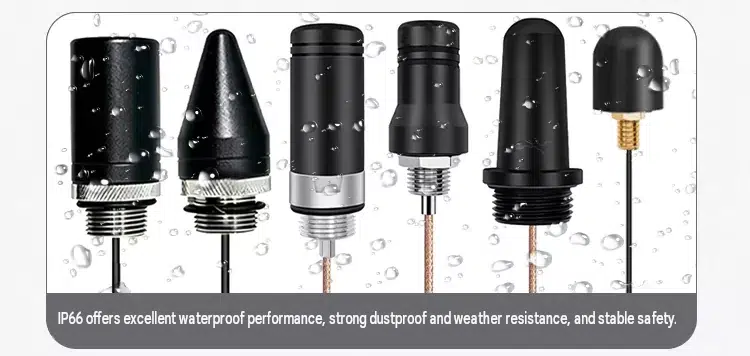

3. Flerlags forseglet vandtæt struktur

Antennen har en vandtæt silikonepakning bagpå, vandtæt gummiring med gevind og en sprøjtestøbt udledningsstruktur for at give tre lag beskyttelse. Regnvand og kondens kan ikke trænge ind i skabet langs kablet. 50Ω koaksialkablet opretholder en stabil RF-signaltransmission og forhindrer impedansdrift forårsaget af udendørs temperaturændringer.

4. Støjdæmpningsstruktur

Antennebasen tilføjer en jordkoblingsring for at filtrere elektromagnetisk støj genereret af strømforsyninger, PLC'er og relæer inde i kabinettet, reducere støjniveauer og forbedre succesraten for IoT-terminalbasestationsadgang.

Kompatibelt udstyr

NB-IoT-antennen er designet til IoT-terminaler, der kræver beskyttelse af metalkabinet og langvarig udendørs drift. Den er velegnet til civile, kommercielle og industrielle enheder:

1. Smart fjerntransmission vandmålerskabe

Kommunalt vand- og gasudstyr, gasopsamlingsbokse, rørledningstrykovervågning og kontrolskabe og onlineudstyr til overvågning af vandkvalitet.

2. Smart Power og industrielt kontroludstyr

Udendørs strømopsamlingsskabe, overvågningsterminaler for lavspændingsdistribution, integrerede styreskabe til fotovoltaisk energilagring og elmålerkoncentratorer.

3. Smart City sikkerhedsudstyr

Vejstøvovervågningsbokse, miljø- og vejrovervågningsstationer, kontrolskabe til parkeringsbarrierer og smarte controllere til udendørs gadelygter.

4. Industrielle automationsterminaler

Fabriksværkstedsdataindsamlingskontrolbokse, lagerlogistikpositioneringsterminaler og udstyrsfejl i trådløse alarmskabe.

5. Landbrugs IoT-udstyr

Markjordsovervågningsskabe, akvakulturvandkvalitetskontrolskabe og integreret overvågningsudstyr i drivhusmiljøet.

Detaljeret tabel over tekniske parametre

Fælles FAQ-sektion

Q1: Kan kabellængden og stikket på den eksterne NB-IoT-antenne ændres?

A: Ja. Standardmodellerne understøtter koaksialkabellængder fra 1,5 m til 10 m. Stik som SMA, IPEX og N kan udskiftes efter behov. Masseordrer understøtter også tilpassede skalfarver og LOGO silketryk.

Q2: Er denne udendørs NB-antenne kompatibel med China Mobile, China Unicom og China Telecom NB-kort på samme tid?

A: Ja. Antennen dækker hele 700–960MHz NB-IoT-frekvensbåndet og er kompatibel med de tre store operatørers NB-netværk. Det er ikke nødvendigt at købe separate versioner til forskellige frekvensbånd.

Q3: Vil ledningsbøjning påvirke antennesignalet, når kabinettets indvendige plads er begrænset?

A: Kablet kan bøjes forsigtigt med en stor bøjningsradius, men 90 graders bøjning og gentagen foldning bør undgås. Under installationen skal kablet holdes så lige som muligt og væk fra interferenskilder såsom strømforsyninger og frekvensomformere for at forhindre betydelig signaldæmpning.

Q4: Er antennens metalmøtrik tilbøjelig til at ruste under langvarig brug i kystnære saltspraymiljøer?

A: Nej. Antennelåsemøtrikken er lavet af passiveret rustfri aluminiumslegering og har bestået en 48-timers saltspraytest. Det er ikke tilbøjeligt til at ruste eller sætte sig fast under langvarig udendørs brug i kystområder. For stærkt korrosive miljøer kan ingeniører konsulteres for skræddersyede anti-korrosionsløsninger.
