Kropsbåret kamera 4G/5G-antenne

Shenzhen Qianmu Communication Technology Co., Ltd. er en indenlandsk R&D- og produktionskildefabrik til kropsbårne kamera 4G/5G-antenner.

Vi har udviklet en in-house FPC bredbånds Sub6G indbygget antenne, kompatibel med 4G LTE og mainstream indenlandske og internationale 5G Sub6G frekvensbånd. Antennen har gennemgået en specialiseret ydeevneoptimering for at løse udfordringerne med kompakt enhedsplads, metalafskærmning, batteriinterferens, signaltab på grund af slid på menneskekroppen og barske driftsforhold i marken.

Antennen bruger pålideligt PI fleksibelt substrat og er monteret med industrielt klæbemiddel, hvilket gør den velegnet til kompakte enhedsstrukturer. Alle produkter gennemgår fuld OTA-simuleringstestning i ekkofri kamre for at replikere virkelige driftsmiljøer. VNA- og OTA-testposter arkiveres efter produktionsbatch, og inspektionsrapporter kan leveres efter anmodning.

Professionel teknisk definition

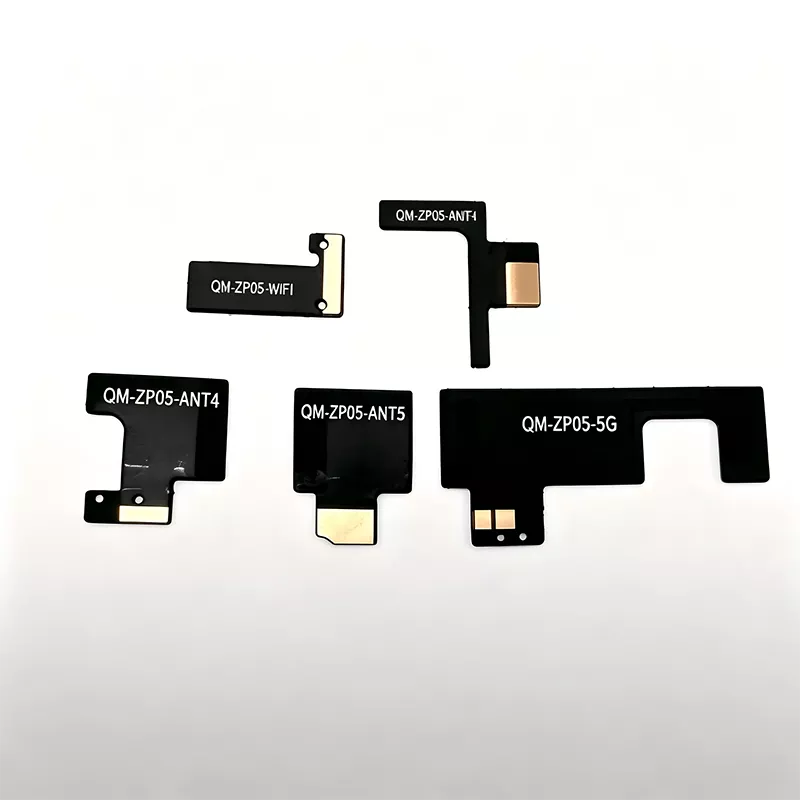

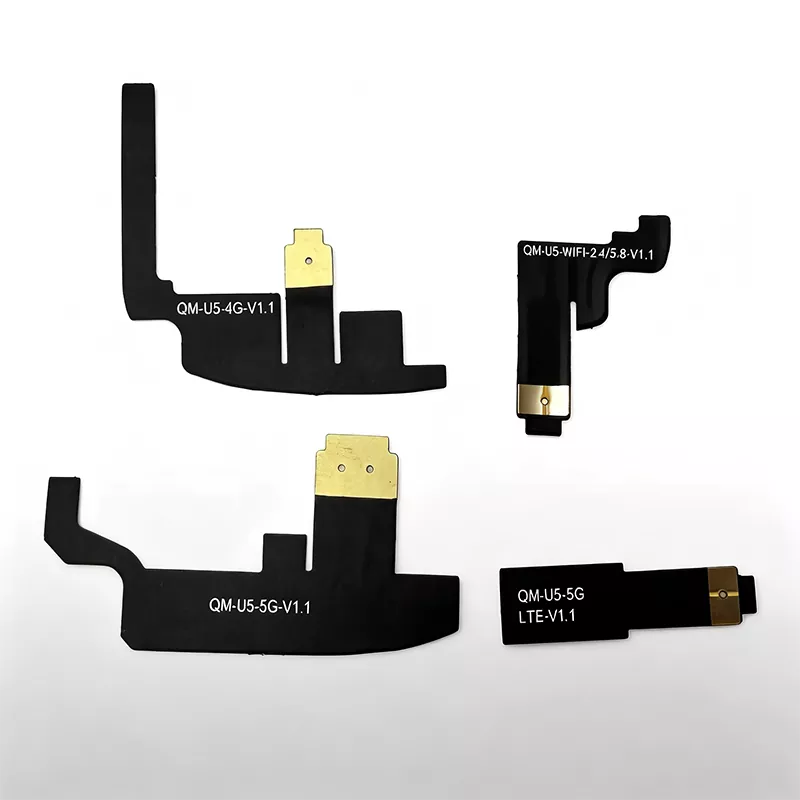

Vores kropsbårne kamera 4G/5G-antenne er en bredbånds PIFA FPC fleksibel indbygget Sub6G-antenne. Det understøtter LTE-båndene B1/B3/B5/B8/B20/B38/B40 og mainstream 5G Sub6G-båndene N41/N78/N79. Antennen bruger et vibrationsbestandigt, saltsprøjtebestandigt, meget bøjeligt PI-filmsubstrat, kombineret med dobbeltsidet klæbemiddel i industriel kvalitet og U.FL/IPEX RF-tilførselsledning, hvilket gør den ideel til intern installation i kropsbårne kameraer.

I modsætning til konventionelle IoT FPC-antenner inkorporerer designfasen fuld-system 3D-simulering, inklusive metalkabinettet, lithiumbatteriet, kamerabeslaget, bundkortets skjolddæksel og menneskekroppens fantommodel i simuleringsmiljøet.

Forudtilpasset med 50Ω impedans på fabrikken og samtidigt udsat for testning af fald, temperaturcyklus, saltspray og fugtpålidelighedstest. Dette reducerer arbejdsbyrden for kundesystemintegration og forkorter udviklingscyklussen for politiets hardwareprojekter.

Komplet arbejdsprincip for antenne

Hele antennen består af en FPC-stråleleder, et industrielt klæbende bagsidelag, en U.FL koaksial feeder og et bundkort RF-matchende netværk, hvilket muliggør tovejskonvertering af højfrekvente elektromagnetiske bølger for at opnå 4G/5G cellulær signaltransmission og -modtagelse.

Under transmissionen konverterer optagerens kommunikationsmodul videostreams, SOS-alarmer og lokaliseringsdata til højfrekvente elektriske signaler, som transmitteres via koaksialkabel til FPC-resonansstrukturen. Disse signaler konverteres derefter til 4G/5G elektromagnetiske bølger til ekstern stråling, og sender bevisinformation til basestationen.

Under modtagelse fanger antennen elektromagnetiske bølger fra basestationen og konverterer dem til elektriske signaler, som derefter sendes tilbage til modulet for at fuldføre planlægningskommandoen og fjernparametermodtagelse.

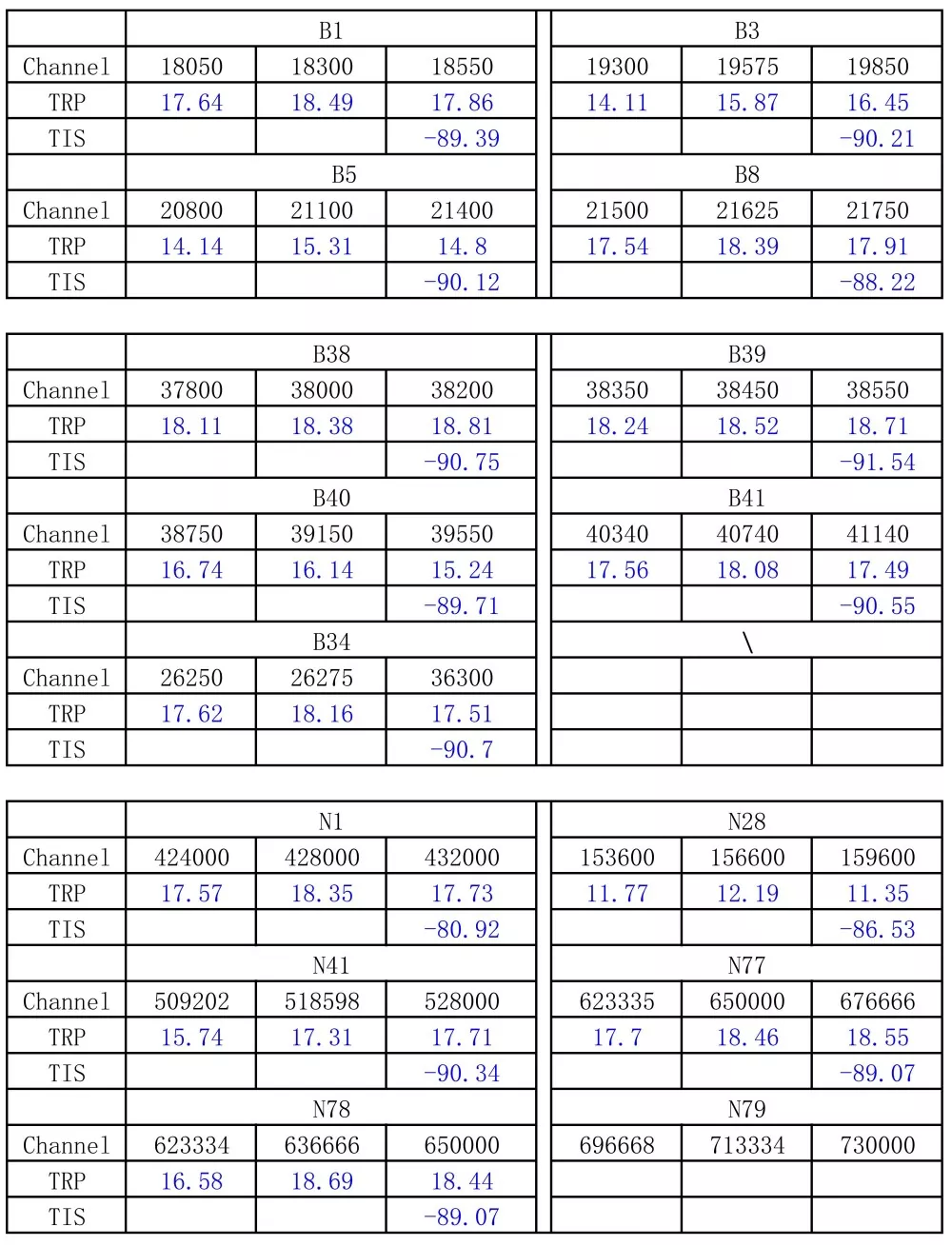

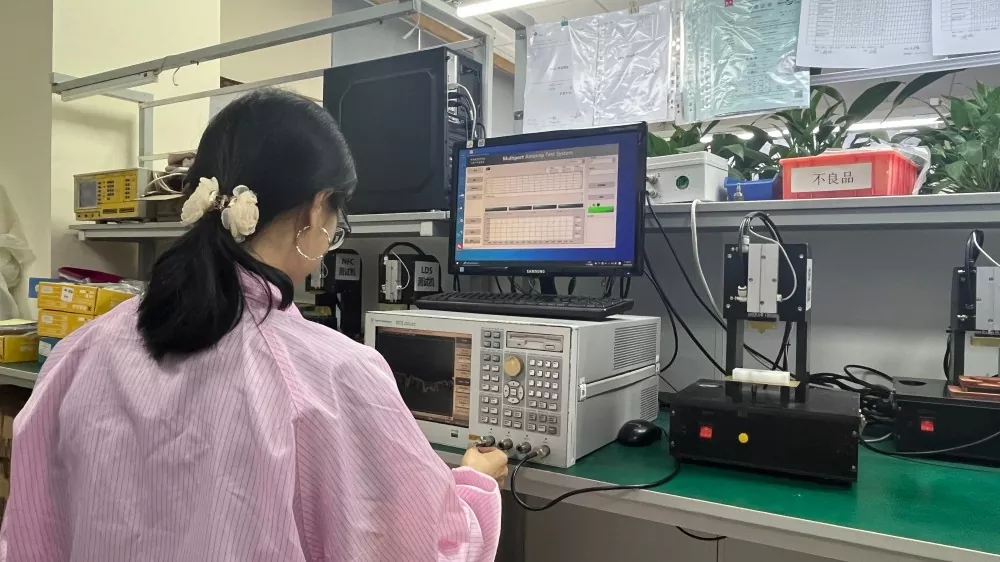

For at kompensere for RF-tab forårsaget af slid på den menneskelige ryg forbedres ydeevnen gennem simulering i et ekkofrit kammer ved hjælp af en menneskelig krops fantommodel, hvilket resulterer i en forbedring på 22,8 dB i TIS-modtagelsesfølsomhed sammenlignet med konventionelle FPC-antenner. Under simulerede slidforhold er effektiviteten af ​​en standardantenne til LTE B8 kun 40,46 %, mens Qianmus antenne opnår ≥52 % for LTE lavfrekvens og ≥47 % for 5G N78. Hver batch gennemgår prøveudtagning og gentestning med VNA, med testkurver og produktionsregistreringer arkiveret til kundeverifikation.

Kompatible enheder og tilbehør

Kompatibel med slutenheder

1. Offentlig sikkerhed og færdselspoliti 4G/5G højopløsningskamera til retshåndhævelse

2. Kropskamera til byforvaltning, vejadministration og audiovisuel bevisindsamling af brandvæsen

3. Eksplosionssikker egensikker retshåndhævelsesoptager til kemisk industri og mineindustri

4. Power Inspection Single Soldier Recording Terminal

5. Oversøisk eksport 4G/5G enkelt soldat retshåndhævelsesenhed

Kompatibel kommunikationsmodul

- 4G LTE Cat.1 / Cat.4 kommunikationsmodul 5G Sub-6GHz indenlandsk/importeret kommunikationsmodul 4G+5G+WiFi multi-mode integreret kommunikationsmodul

Fabriksleverede materialer til produktion

U. FL/IPEX koaksialkabler i forskellige længder, armeringsstålplader og højtemperatur, saltbestandig industriel klæbende bagside. Tilpasselig kabellængde og stikspecifikationer baseret på bundkortdesignet for at minimere sekundær behandling for kunderne.

Tekniske specifikationer

Antenne indkøb og udvælgelse guide

1. Fokuser på måledata fra den virkelige verden fra komplette enheder, der bæres på kroppen, i stedet for udelukkende at stole på parametre for frit rum. Typiske producentdatablade giver mål taget på bare brædder; ydeevnen forringes betydeligt, når den først er installeret i enhedshuse og slidt. Ved køb skal du altid anmode om fuld-system VNA/OTA testrapporter og stol ikke udelukkende på teoretiske specifikationer.

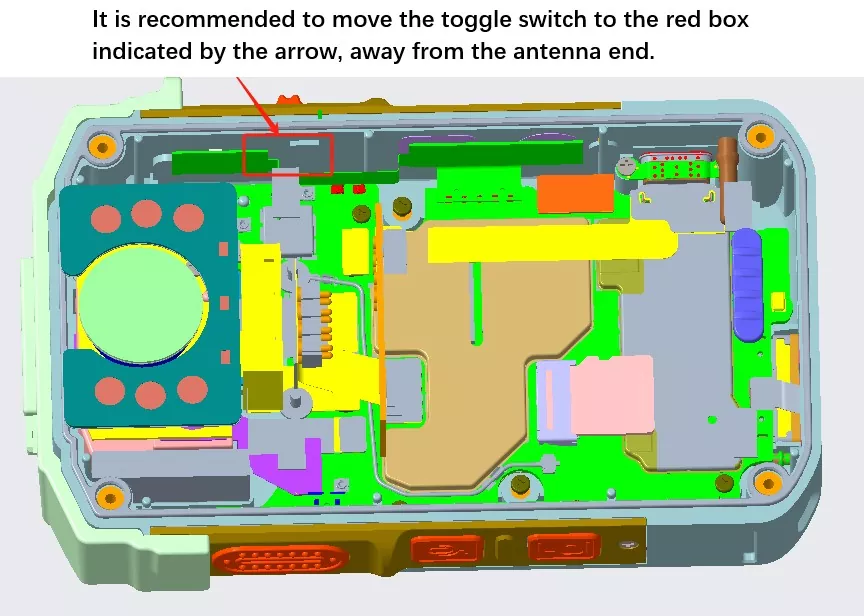

2. Prioriter at vælge en kildefabrik med erfaring i masseproduktion af enkeltsoldats retshåndhævelsesudstyr. Udfordringerne ved enheder med en enkelt soldat ligger i at håndtere interferens fra metalhuse og batterier, slid på menneskekroppen og barske miljøer. Fabrikker med tidligere projekterfaring kan give tidlige strukturelle og PCB-anbefalinger, hvilket reducerer behovet for modifikationer af forme og omarbejde.

3. skelne mellem nationale og internationale frekvensbånd, og klart definere pålidelighedsteststandarder. For indenlandske projekter, bekræft LTE B1/B3/B5/B8/B20 og 5G N41/N78/N79; for eksportprojekter, bekræfte de tilsvarende oversøiske frekvensbånd. Kræv fuldførelse af prøvetagningstests med dråbe, saltspray og høj/lav temperatur. Forbrugerantenner kan ikke opfylde kravene til politiets feltoperationer.

4. Værdsæt RF tekniske tjenester og undgå blot prissammenligning. Projektudvikling støder ofte på interferens, frekvensafvigelse og forringet slidydelse. Mellemmænd mangler RF tekniske kapaciteter; prioritere producenter, der kan give layoutanbefalinger og hjælpe med fejlfinding af komplette systemfejl.

Hvorfor vælge Shenzhen Qianmu Communications

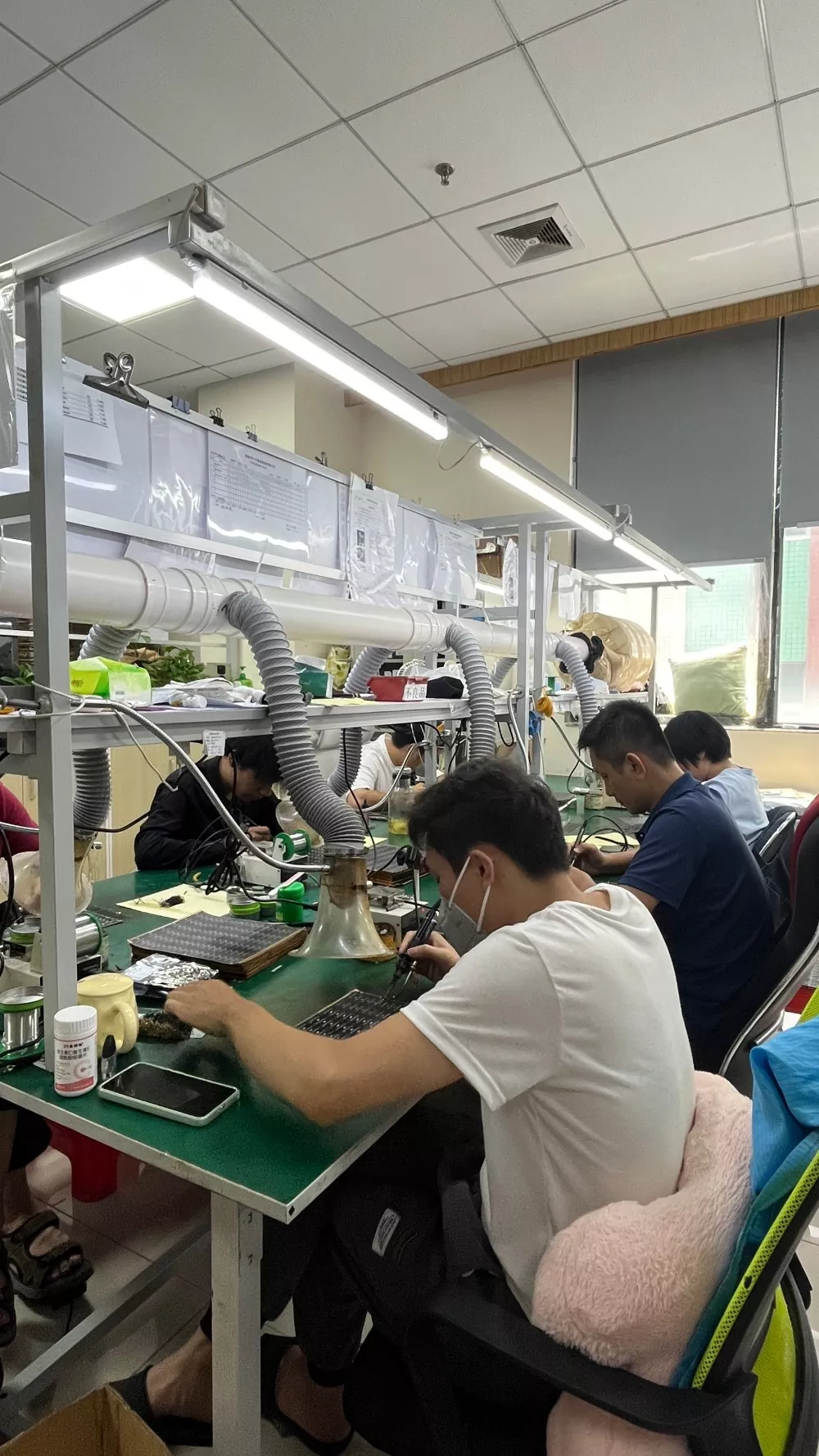

1. Direkte forsyning fra kildefabrikken uden mellemmandsopmærkninger. In-house produktionslinje håndterer FPC-skæring, forstærkning, klæbende bagside og fuld elektrisk inspektion. Konkurrencedygtige priser for bulkordrer, langsigtet rammeforsyning understøttet, velegnet til politiindkøbsudbudsprojekter.

2. Vi har specialiseret os i individuelt soldaterudstyr, og vi har været dybt involveret i forskning og udvikling i tidlige stadier og besidder stor erfaring med masseproduktion og indsættelse af forskellige kropsbårne kameraer og enkeltsoldaterterminaler. Til nye projekter kan vi modtage 3D-design, levere antennelayout- og frigangsbegrænsningsløsninger, undgå designfejl og reducere omkostningerne til modifikation af forme.

3. Fleksibel OEM/ODM-tilpasning understøtter uregelmæssig FPC-skæring, feederlængde, konnektorspecifikationer og finjustering af frekvensbånd; standard prøvelevering inden for 35 arbejdsdage.

4. Komplet udenrigshandelsstøttefunktioner [Billedpladsholder: Indsamling af certificeringsdokumenter (CE, FCC, RoHS, ISO)] Virksomheden har uafhængige import- og eksportrettigheder og besidder et komplet sæt kvalifikationer. Vi kan levere engelske tekniske specifikationer og testrapporter, understøtte FOB Shenzhen handelsbetingelser og oprette forbindelse til oversøiske sikkerhedsløsningsudbydere og købere.

5. End-to-end teknisk eftersalgssupport: I tilfælde af 4G/5G-signalanomalier i hele enheden, vil RF-ingeniører hjælpe med at identificere årsagen (antenne, struktur eller modul) uden hastigt at tilskrive problemet antenneproblemer. Kontinuerligt teknisk samarbejde ydes gennem prøvetestning, pilotproduktion og masseproduktionsstadier.

FAQ

Q1: Kan Body Worn Camera 4G/5G-antennen deles med Wi-Fi-modulet?

A: Denne antenne er designet til 4G LTE/5G Sub6G cellulære bånd. Hvis Wi-Fi-funktionalitet er påkrævet, anbefales det at konfigurere en separat Wi-Fi-antenne, da deling af den samme antenne kan forårsage interferens og forringe mobilkommunikationsydelsen.

Q2: Det kropsbårne kamera har et uregelmæssigt indre hulrum; understøtter antennen tilpasset skæring, så den passer til sådanne former?

A: Understøtter tilpasset skæring. Klienten leverer 3D-tegninger af kabinettet, og vi vurderer den tilgængelige plads til at foreslå et formdesign, komplet prototyping og udføre test i den virkelige verden med fuld enhedspasning.

Q3: Er der andre måder at sikre en FPC-antenne på udover at bruge klæbende bagside?

A: Til masseproduktion af kropsbårne kameraer med kompakte huse er industriel klæbemiddel den almindelige metode. ZIF-stik optager betydelig plads og bruges sjældent; skruefastspænding over antennelederområdet er strengt forbudt, da det kan beskadige antennen og føre til fejl ved stød.

Spørgsmål 4: Er dårligt 4G/5G-signal på et kropsbåret kamera altid på grund af problemer med antennekvaliteten?

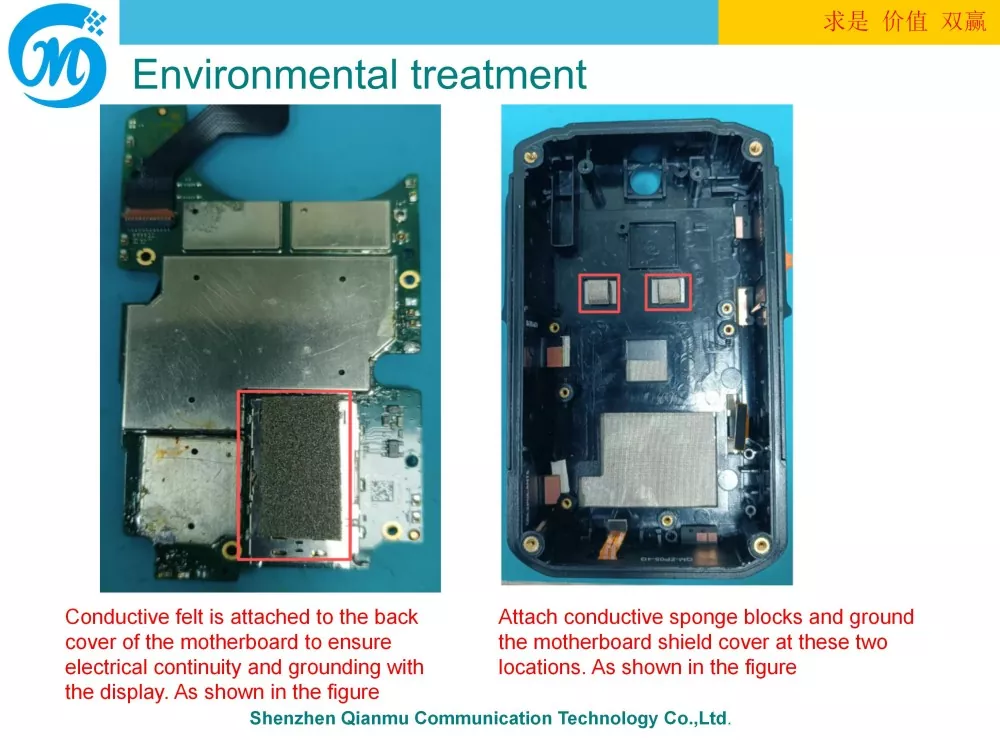

A: Ikke nødvendigvis. De fleste signalproblemer stammer fra utilstrækkelig afstand, antenner, der er tæt på metalliske interferenskilder, løse stik eller mangel på menneskelig kropssimulering. Ingeniører kan gengive driftsbetingelserne for nøjagtigt at identificere årsagen til problemet.

Q5: Er fabriksrevision understøttet? Kan kvalifikationsdokumenter udleveres til tredjeparter?

A: Fabriksrevisioner på stedet understøttes efter aftale. Elektroniske versioner af ISO-, RoHS-, CE-, FCC- og batchtestrapporter er tilgængelige; ved politiindkøbsudbud kan der udleveres stemplede papirkopier.
