Fleksibel trykt kredsløbsantenne (FPC)

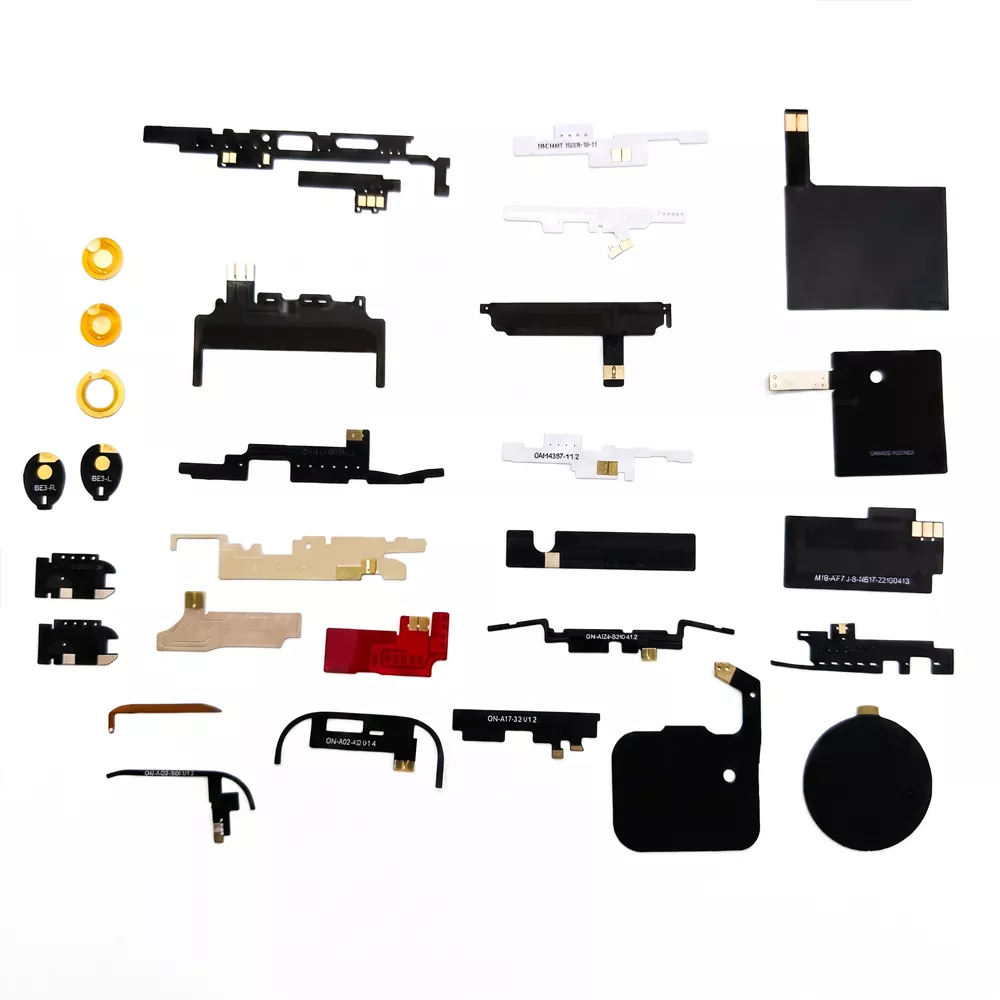

Hvad er en FPC-antenne?

En FPC-antenne, eller Flexible Printed Circuit Antenna (FPC), bruger fleksible PI- og PET-film som sit substrat og er fremstillet ved ætsning og udskrivning for at skabe antennekredsløb. Den har lette, tynde, fleksible og bøjelige egenskaber, så den kan tilpasse sig buede overflader. Dens tykkelse varierer fra 0,03 til 0,2 mm, og dens vægt er mindre end 1 gram. Antennen kan transmittere og modtage trådløse signaler og er kompatibel med protokoller, herunder WiFi, Bluetooth, GPS, 4G/5G, GNSS, NB-IoT og LoRa, der dækker 2,4 GHz, 5 GHz og 5,8 GHz frekvensbåndene. Qianmu Communications er en professionel FPC-antenneproducent med mange års dyb brancheerfaring. Vi er udstyret med tre lydløse mikrobølgekamre og har mere end ti dedikerede F&U-medarbejdere, hvilket gør os i stand til at levere one-stop-tjenester – fra antenneløsningsdesign til masseproduktion.

Nøgle salgsargument

Ultratynd og fleksibel, fri i rummet.

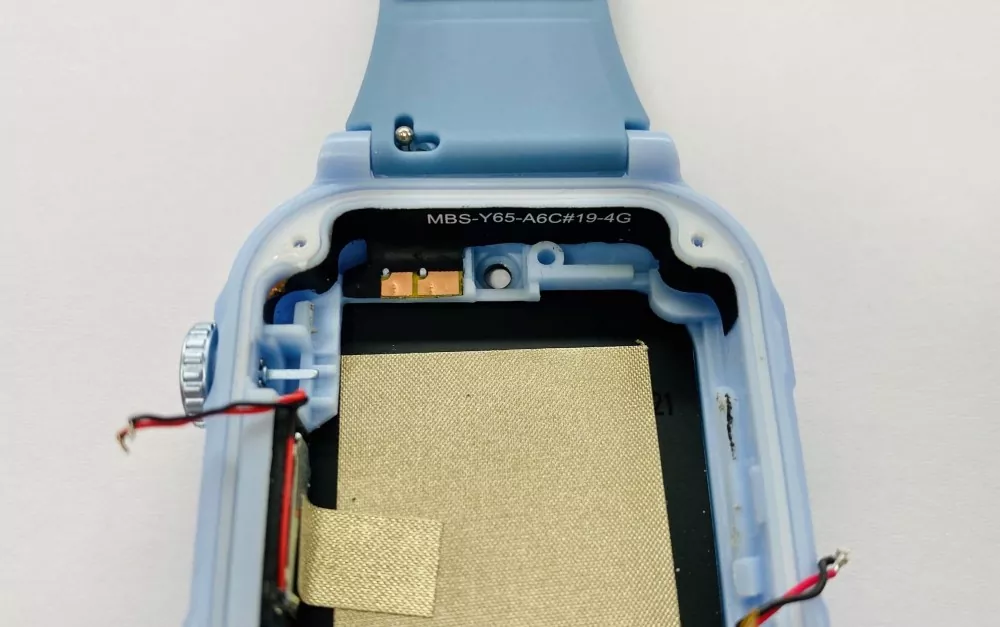

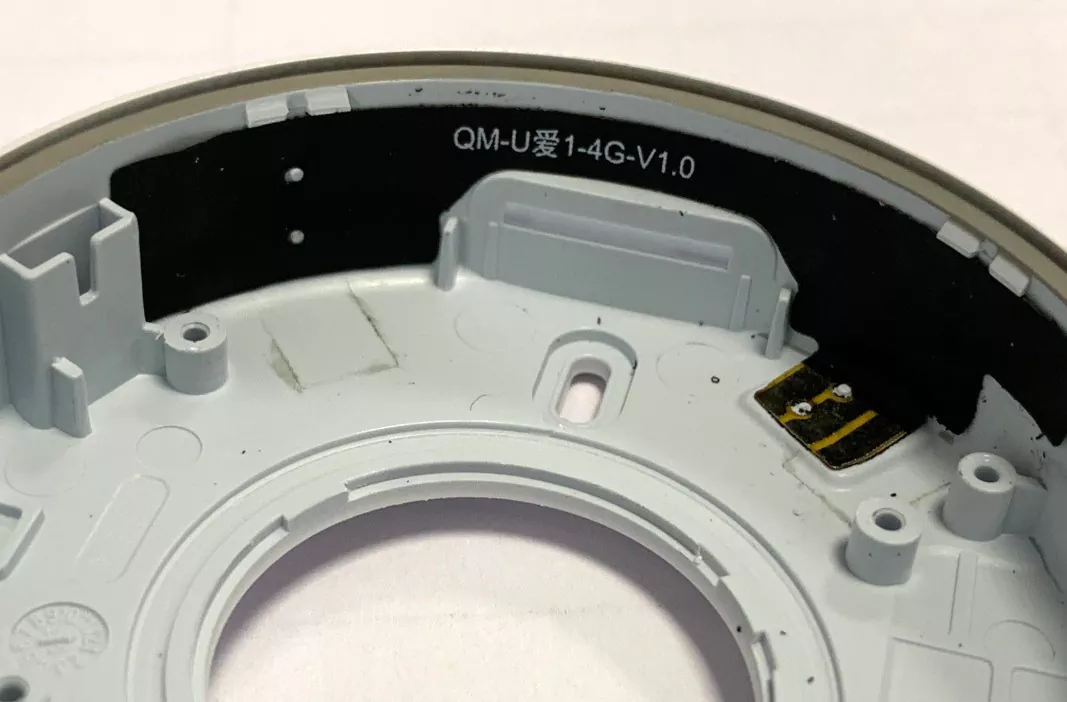

Fleksibel trykt kredsløbsantenne (FPC) har en tykkelse på kun 0,03-0,2 mm og kan bøjes eller foldes vilkårligt. Den kan bøjes 90° langs den indvendige væg af hulrummet inde i enheden, perfekt tilpasset til forskellige komplekse strukturelle designs. Uanset om enhedens kabinet er fladt eller buet, kan FPC let tilpasse sig dens overflade.

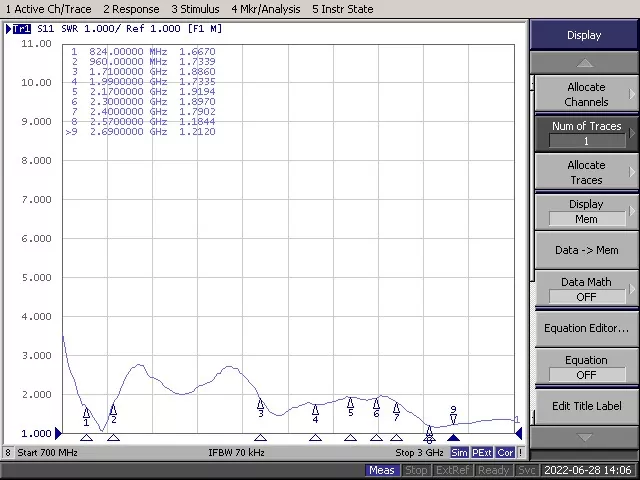

Multi-band bredbåndsdækning

Understøtter flere kommunikationsprotokoller, herunder 4G/5G, fuldbånds WiFi, Bluetooth, GPS/GNSS, LoRa og NFC. En enkelt-chip FPC-antenne kan dække frekvensbånd fra 700 MHz til 2700 MHz – eller endnu bredere. For at opfylde kommunikationsbehovene for multi-mode og multi-frekvens enheder.

Letvægtsdesign

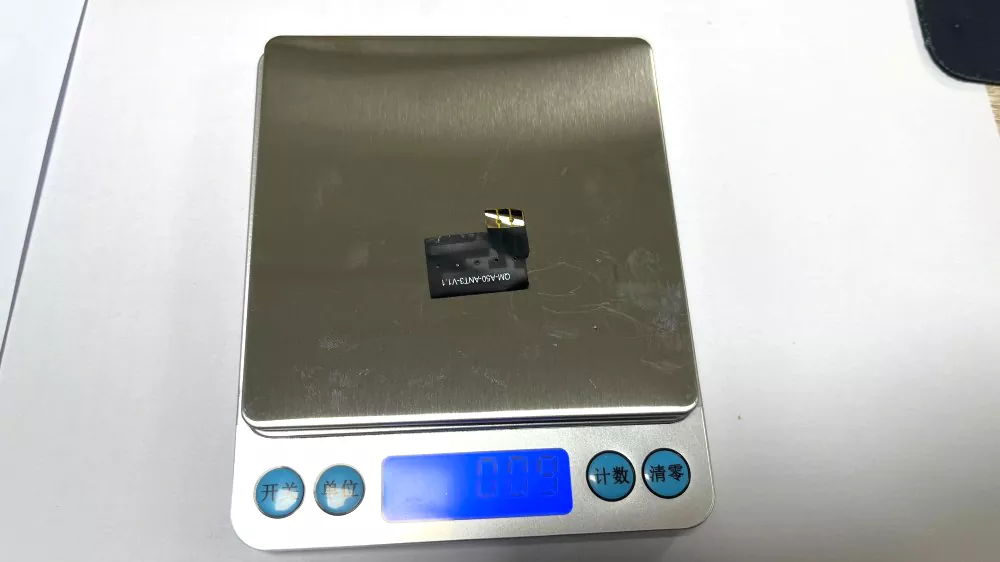

FPC-antennen vejer mindre end 1 gram. Mere end 50 % lettere end traditionelle metalantenner. Til vægtfølsomme produkter såsom bærbare enheder og droner er FPC-antenner det bedste valg.

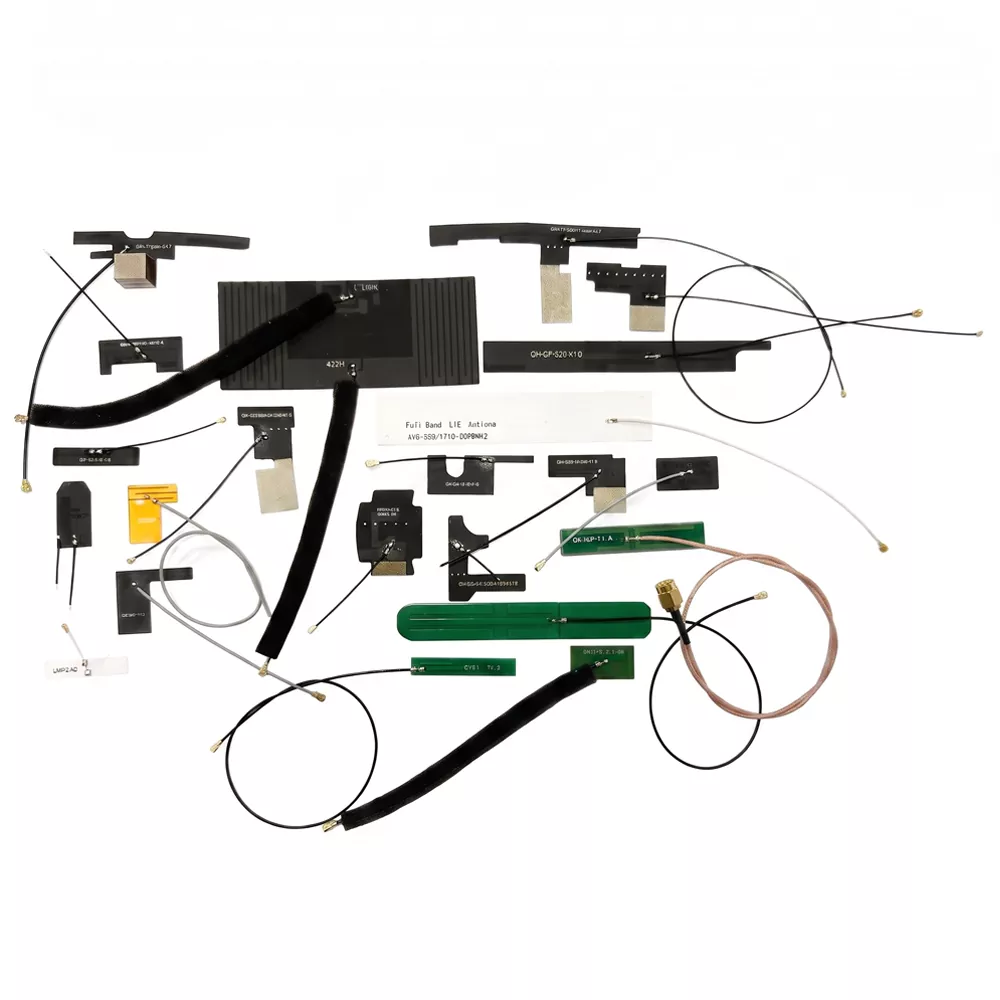

Klar til brug lige ud af æsken, nem at samle.

Indeholder standard 3M 300LSE klæbende bagside til hurtig skræl-og-klæb-samling på 2 minutter. Fås med IPEX, U.FL, MHF4 og andre stikmuligheder.

Vigtige bemærkninger til antenneinstallation

1. Hold dig væk fra metaloverflader

Installer ikke antennen direkte på eller tæt på metaloverflader, da dette kan påvirke impedanstilpasning, ændre strålingsmønsteret og reducere den samlede antenneeffektivitet.

2. Undgå overdreven bøjning

Undlad at bøje eller folde antennen for meget under installationen, da overdreven deformation kan beskadige den interne leder og påvirke RF-ydelsen negativt.

3. Sørg for sikker installation

Fastgør antennen fast og jævnt under installationen for at forhindre deformation, der kan påvirke strålingsydelse og signalstabilitet.

4. Oprethold tilstrækkelig plads omkring antennen

Hold mindst 5 mm frigang over og på begge sider af antennen. Undgå at placere metalkomponenter, højhastighedssignalspor eller store kobberområder i nærheden af ​​antennen for at sikre optimal ydeevne.

5. Håndter med forsigtighed under montering

Selvom antennen har en fleksibel struktur, har FPC-materialet begrænset mekanisk styrke. Undgå overdreven træk, vridning eller slag under installation og montering.

6. Opbevares i et tørt miljø

Undgå at opbevare antennen i omgivelser med høj temperatur eller høj luftfugtighed. Hold produktet tørt for at opretholde stabil elektrisk ydeevne og langsigtet pålidelighed.

Kvalitetskontrol og test

Qianmu Communications anvender streng kvalitetsstyring gennem hele fremstillingsprocessen, der dækker råmaterialeinspektion, produktionsovervågning og test af færdige produkter.

Inspektion af indgående materiale

Alle indgående materialer, herunder FPC-substrater, kobberfolier, klæbemidler og konnektorer, gennemgår streng kvalitetskontrol for at sikre pålidelighed og konsistens.

AOI optisk inspektion

Automated Optical Inspection (AOI) bruges til at verificere antennekredsløbets nøjagtighed, loddeforbindelseskvalitet og produktudseende for at forhindre fabrikationsfejl.

RF-ydelsestest

Nøgle RF-parametre, herunder spændingsforhold for stående bølger (VSWR), forstærkning og strålingsmønster, testes i et professionelt mørkerumsmiljø for at sikre, at antenneydelsen opfylder kravene.

Test af miljøpålidelighed

Antennerne gennemgår forskellige pålidelighedstest, herunder høj- og lavtemperatur-cyklustests, fugttests, bøjningslevetidstests og andre miljøevalueringer.

Batchkonsistensstyring

Streng produktionskontrol sikrer ensartet ydeevne og stabil kvalitet på tværs af hver produktbatch.

Professionel antenneproduktionserfaring

I over to årtier har Qianmu Communications været dedikeret til terminalantenneindustrien med fokus på F&U, produktion og salg af trådløse kommunikationsterminalantenner. Vores produkter er meget brugt i mobile kommunikationsenheder, herunder smartphones, tablets, mobile betalingssystemer, droner, trådløse opladningsenheder, biler, basestationer og bærbare enheder.

Sådan vælger du en FPC-antenne

1. Bekræft driftsfrekvensen

Identificer de trådløse teknologier, din enhed kræver, såsom 4G/LTE, 5G, Wi-Fi, Bluetooth, GNSS, LoRa eller NFC. Vælg en antenne, der understøtter alle nødvendige frekvensbånd.

2. Evaluer den tilgængelige installationsplads

Mål den tilgængelige plads inde i enheden, inklusive længde, bredde og installationsposition. Takket være deres fleksible struktur og tilpasselige dimensioner er FPC-antenner velegnede til kompakte eller uregelmæssigt formede kabinetter.

3. Bekræft RF-stiktypen

Kontroller det RF-stik, der bruges på printkortet, såsom IPEX, U.FL eller MHF4. Antennestikket skal matche modulgrænsefladen for at sikre pålidelig RF-ydelse.

4. Gennemgå de vigtigste RF-parametre

· Forstærkning: Vælg en passende forstærkning baseret på applikationen og installationsmiljøet.

· VSWR: En værdi under 2,0 anbefales generelt for god impedanstilpasning.

· Effektivitet: Højere effektivitet hjælper med at forbedre transmissionsydelsen og modtagerens følsomhed.

· Impedans: Standard RF-impedansen er 50Ω og bør matche RF-modulet.

5. Overvej tilpasningsmuligheder

Hvis standardprodukter ikke opfylder dine designkrav, skal du vælge en FPC-antenneproducent, der leverer tilpasningstjenester, herunder antennedimensioner, kabellængde, stiktype og RF-tuning.

6. Evaluer leverandørens evner

Vælg en FPC-antenneleverandør med et etableret kvalitetsstyringssystem, RF-teknisk ekspertise og pålidelige produktionskapaciteter for at sikre ensartet produktkvalitet og langsigtet levering.

FAQ

Q1: Hvordan vælger du mellem en FPC-antenne og en PCB-antenne?

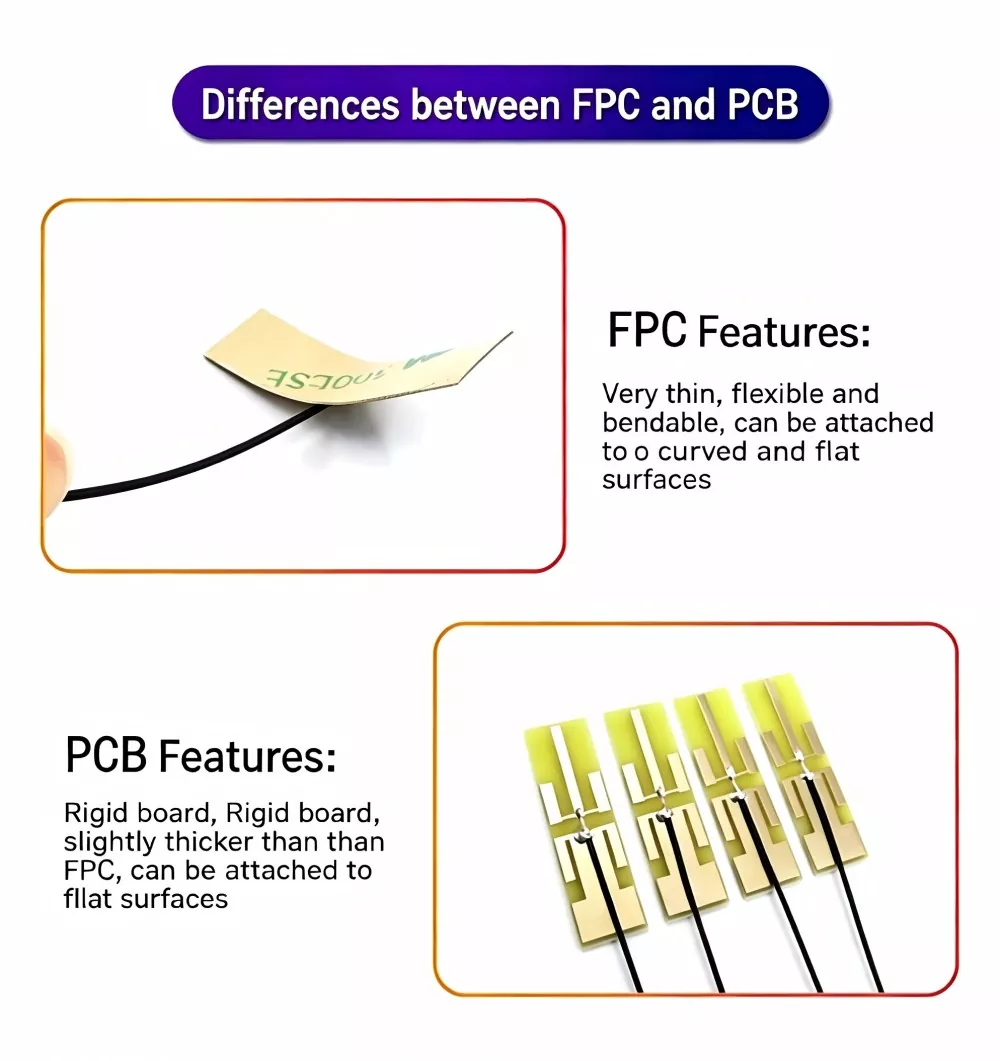

A: FPC fleksibel og bøjelig, ideel til at passe ind i buede, smalle rum - foretrukket til lette, tynde enheder. PCB-stiv, kun egnet til plane overflader; vælg denne mulighed, hvis dit budget er begrænset, og du har rigelig plads til rådighed.

Q2: Hvilke frekvensbånd understøtter FPC-antennen?

A: Qianmu Communications FPC-antenner dækker frekvenser fra 13,56 MHz NFC til 6 GHz 5G og understøtter trådløse teknologier, herunder 4G/5G, Wi-Fi, Bluetooth, GNSS, LoRa og ZigBee.

Q3: Hvad er driftstemperaturen for FPC-antennen?

A: -45 ℃ til +85 ℃, opfylder standarder for industriel brug.

Q4: Hvad er forskellene mellem IPEX-, U.FL- og MHF4-stik?

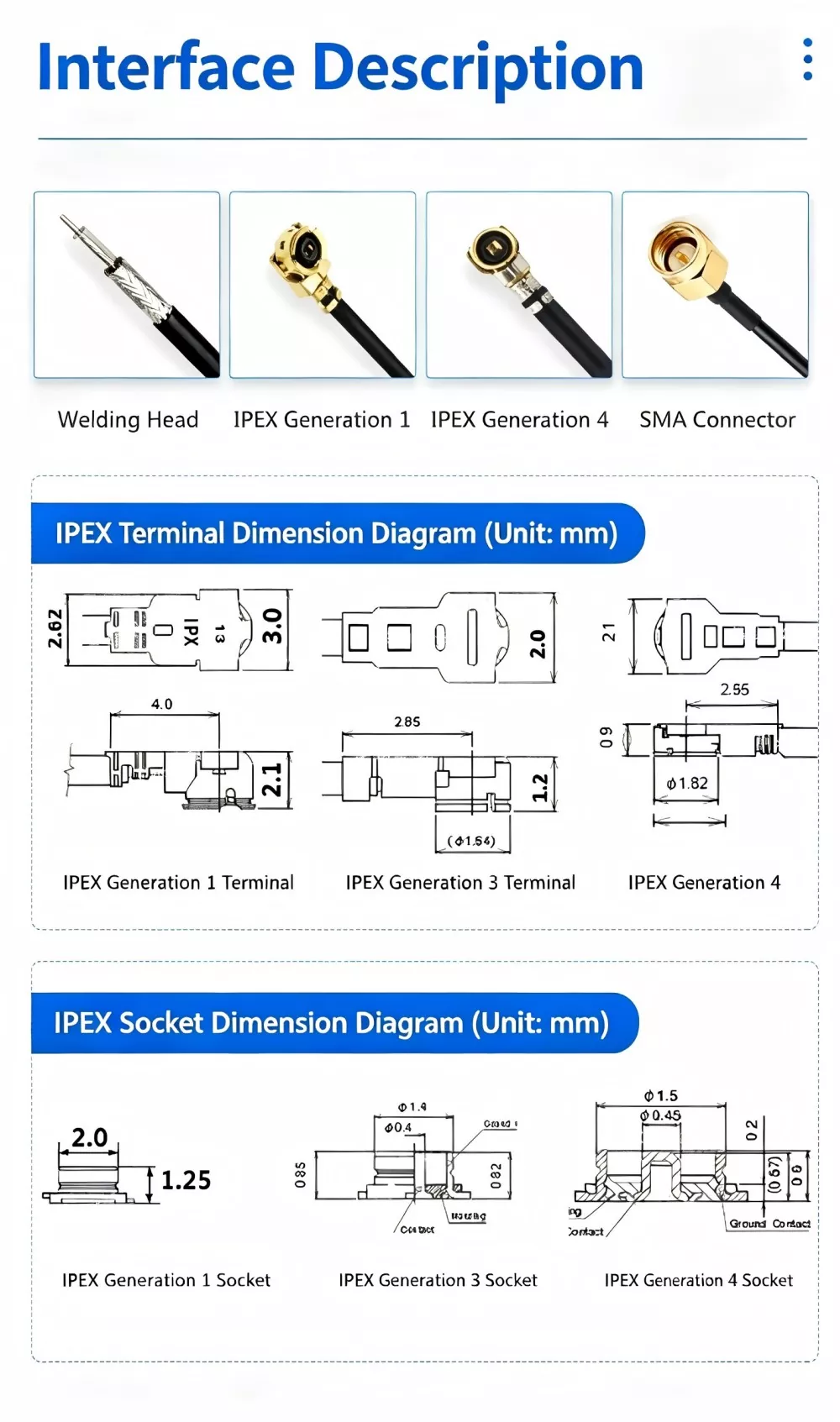

A: Alle er miniature RF-stik, med dimensioner U.FL > MHF4. MHF4 er endnu mindre og bruges almindeligvis i 5G-applikationer; Vælg blot stikket baseret på dit bundkorts grænsefladespecifikationer.

Spørgsmål 5: Understøtter det tilpasning af små partier?

A: Vi tilbyder support og kan håndtere hele ordreprocessen - fra plandesign og prototyping til små og store produktioner.
