GPS ekstern antenne

GPS ekstern antenne er en selvstændig radiofrekvenskomponent, der er specielt designet til at modtage svage RF-signaler fra Global Navigation Satellite Systems (GNSS), inklusive GPS, Beidou, GLONASS, Galileo og andre satellitsystemer. I modsætning til indbyggede antenner er den adskilt fra hovedenheden via et koaksialkabel. Dette design overvinder de fysiske afskærmningsbegrænsninger for udstyrskabinetter, hvilket gør det muligt at installere antennen i åbne udendørs områder eller på køretøjstage for at opnå et optimalt synsfelt (FOV) for satellitter.

Hvordan virker det?

 RF-signalerne transmitteret af GPS-satellitter er ekstremt svage, når de når jorden (typisk fra -125 dBm til -160 dBm). Ekstern GPS-antenne af høj kvalitet sikrer effektiv signaloptagelse gennem følgende mekanisme:

1. Højre cirkulær polarisation (RHCP)-tilpasning

Antennen har et specielt mikrostrip patch-design, der perfekt matcher de højre cirkulære polariseringskarakteristika for satellitsignaler, og derved eliminerer signaldæmpning forårsaget af ændringer i enhedens orientering.

2. LNA-støjsvag forstærker

Indbygget højtydende LNA (low-noise amplifier), der forstærker svage signaler, samtidig med at et ekstremt lavt støjtal bibeholdes (typisk <2 dB) og kompenserer for indsættelsestab, der opstår under feeder transmission.

3. Anti-multipath interferens design

Ved at optimere jordplanet og choker-spolens struktur undertrykkes lavhøjde-interferenssignaler, der reflekteres fra bygninger eller jorden, effektivt.

Kerne salgsargumenter

Som en virksomhed, der er dybt forankret i RF-feltet, har Kinas velkendte antenneproducent, vores produkt vist betydelige fordele i faktisk test:

• Multisystemkompatibilitet på tværs af hele frekvensbåndet

Understøtter fuldfrekvensbåndene L1/L2/L5/L6 og L-Band, der problemfrit integreres med systemer som GPS, BeiDou og Galileo for at imødekomme højpræcisionskrav til RTK-positionering.

• Enestående anti-interferensevne

Målte data viser, at selv i komplekse bykløfter eller i nærheden af ​​højspændingstransmissionstårne ​​forbliver undertrykkelsesevnen uden for båndet fremragende, hvilket effektivt reducerer risikoen for tab af systemlås.

• Industriel beskyttelsesstandard

Den har ultralydsindkapsling og et dobbelt vandtæt design, der opnår en IP67-beskyttelsesklassificering og opretholder en stabil ydeevne selv i ekstreme miljøer fra -40 ℃ til +85 ℃.

• Fleksible kundetilpassede tjenester

Understøtter tilpasning af forskellige grænseflader såsom SMA og TNC; kabellængde og magnetisk/skruemonteringsmetoder kan begge justeres efter behov.

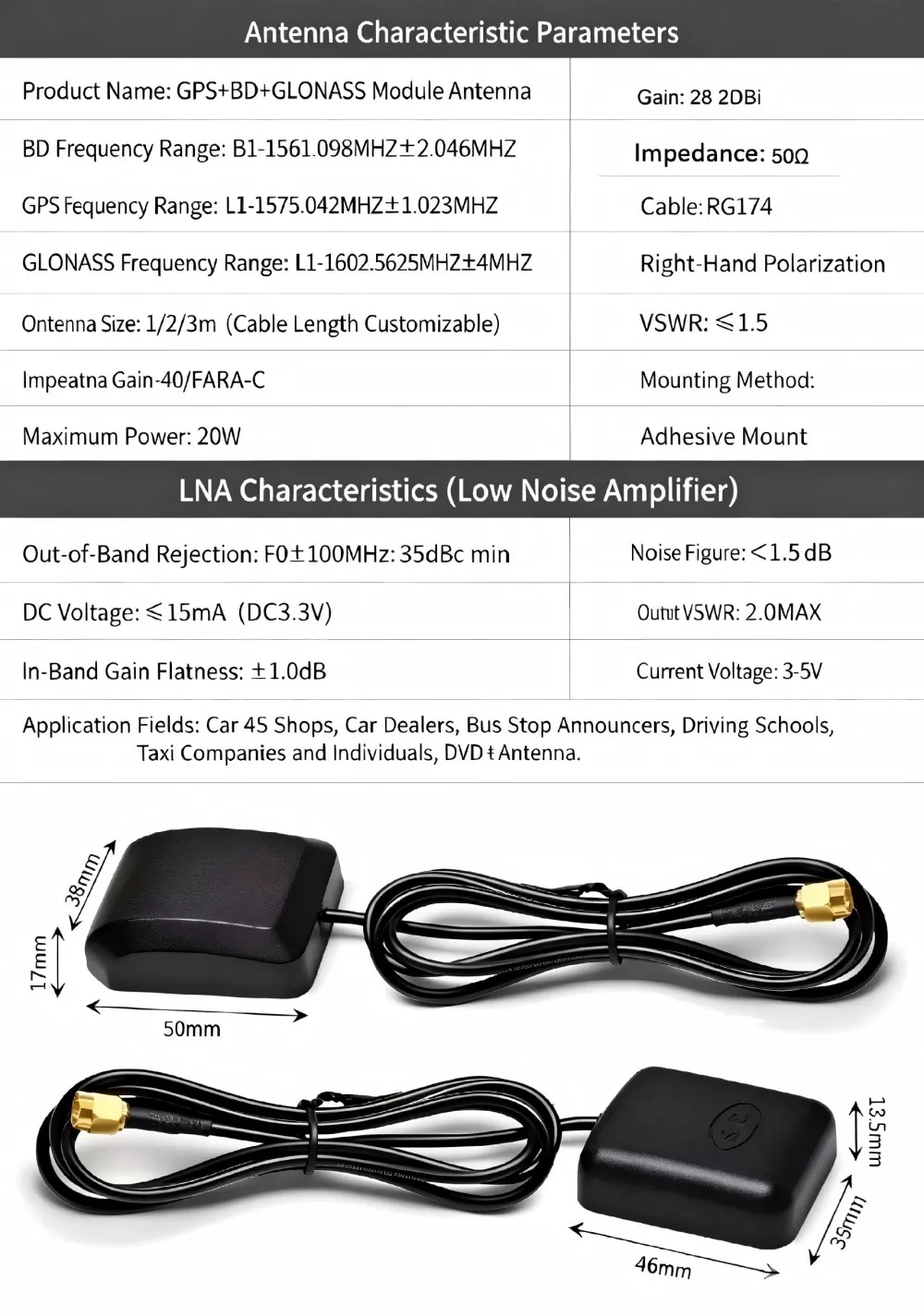

Tekniske specifikationer

Hvilke enheder er kompatible?

Vores eksterne GPS-antenne er meget udbredt inden for følgende områder:

1. Smart Connected Vehicles og ADAS

Installeret på køretøjets tag trænger den ind i bilens anti-eksplosionsfilm for at give centimeter-niveau positionering til autonom kørsel og flådestyringssystemer.

2. Præcisionslandbrug og droner

Monteret på toppen af ​​landbrugsdroner eller landbrugsmaskiner har den stærk elektromagnetisk interferensmodstand, hvilket sikrer præcis automatisk cruising og præcis sprøjtning af pesticider.

3. Geodetisk opmåling og basestations tidssynkronisering

Som en kernekomponent i basestationer eller RTK-modtagere sikrer den stabile fasecenterfejl (±2 mm) målenøjagtighed på millimeterniveau.

4. Marine- og skibsnavigation

Saltspray-korrosionsbestandigt design sikrer kontinuerlige, pålidelige kurs- og positionsdata selv i barske havmiljøer.

5. Sporing af IoT-aktiver

Designet med lange kabler, kan det nemt skjules på ydersiden af ​​containere eller store maskiner, hvilket muliggør logistikovervågning over hele verden.

Dybdegående sammenligning med konkurrerende produkter

Installation og brug Illustreret vejledning

1. Placeringsvalg: Sørg for at installere antennen på en plan overflade med uhindret udsyn og fri for metalinterferens (såsom taget på en bil eller toppen af ​​udstyr).

2. Vandtætningsbehandling: De udendørs tilslutningspunkter skal forsegles med et selvsmeltende vandtæt tape påført i en "321" indpakningsmetode for at forhindre regnvand i at strømme langs kablet ind i udstyret.

3. Jordforbindelse og lynbeskyttelse: Før feederkablet kommer ind i udstyrsrummet eller enheden, anbefales det at installere en feeder lynafleder og sikre, at aflederen er korrekt jordet i nærheden.

4. Ledningsspecifikationer: Ved føring af kabler bør der installeres "drypløkker (U-formede bøjninger)" for at forhindre regnvand i at strømme tilbage.

Hvordan vælger man den rigtige ekstern GPS-antenne?

Leder du efter en pålidelig leverandør På det tidspunkt anbefales det at fokusere på at evaluere følgende tre punkter:

1. Tydeliggør krav til frekvensbånd: For grundlæggende navigation skal du blot vælge L1 enkeltfrekvensantennen. Hvis højpræcisions RTK eller anti-interferens ydeevne er påkrævet, skal du sørge for at vælge en L1/L2/L5 multifrekvensantenne.

2. Vurder installationsmiljøet: Til brug i køretøjer eller udendørs er IP67 vandtæthed plus en magnetisk base det bedste valg; til faste basestationer anbefales skrueinstallation kombineret med en drossel til flervejsreduktion.

3. Bekræft kabeltab: Hvis kabellængden overstiger 5 meter, skal leverandøren levere kabler med lavt tab; ellers vil LNA'ens gevinst blive opvejet af kabeltab.

Hvorfor vælge os?

Shenzhen Qianmu Communication Technology Co., Ltd. er ikke kun en producent af ekstern GPS-antenne, men også din betroede RF-teknologipartner. Vi har vores egne uafhængigt udviklede mikrobølge-ekkofri kamre og et team af erfarne ingeniører, hvilket gør os i stand til at levere one-stop-tilpassede tjenester, der dækker prototyping, test og masseproduktion. Ved at udnytte Shenzhens veletablerede elektronikindustriøkosystem leverer vi konkurrencedygtige leveringstider og omkostningseffektive løsninger, mens vi opretholder fremragende produktkvalitet.

FAQ

Q1: Er det kompatibelt med BeiDou-systemet?

A: Absolut. Vores antenne har et multi-feed-design og understøtter indbygget mainstream globale GNSS-systemer, herunder GPS, BeiDou, GLONASS og Galileo.

Q2: Som producent, hvad er din mindste ordremængde (MOQ)?

A: Vi understøtter fleksible indkøbsmuligheder. For standardmodeller accepterer vi små-batch prøveordrer. For tilpassede modeller bedes du kontakte vores salgsteam for at få det seneste tilbud og specifikke MOQ-oplysninger.

Q3: Hvordan vælger du mellem en aktiv ekstern GPS-antenne og en passiv model?

A: Til bilapplikationer, industrielle kontrolsystemer, opmålings- og kortlægningsprojekter og udendørs applikationer kræves en aktiv ekstern GPS-antenne. Passive modeller er kun egnede til meget korte indendørs afstande inden for 1 meter og kan opleve betydeligt signaltab over længere kabler. Alle Qianmu Factory flagskibsmodeller vedtager aktive designs.

Q4: Kan antennen bruge et forlænget kabel? Hvad er den maksimale understøttede længde?

A: Den maksimale anbefalede længde for standard RG174-kabel er 10 meter. Hvis kabellængden overstiger 10 meter, bedes du kontakte leverandøren for at udskifte den med et LMR RF-kabel med lavt tab. Fabrikken kan også tilpasse ekstra lange antenner med kabler op til 20 meter.
