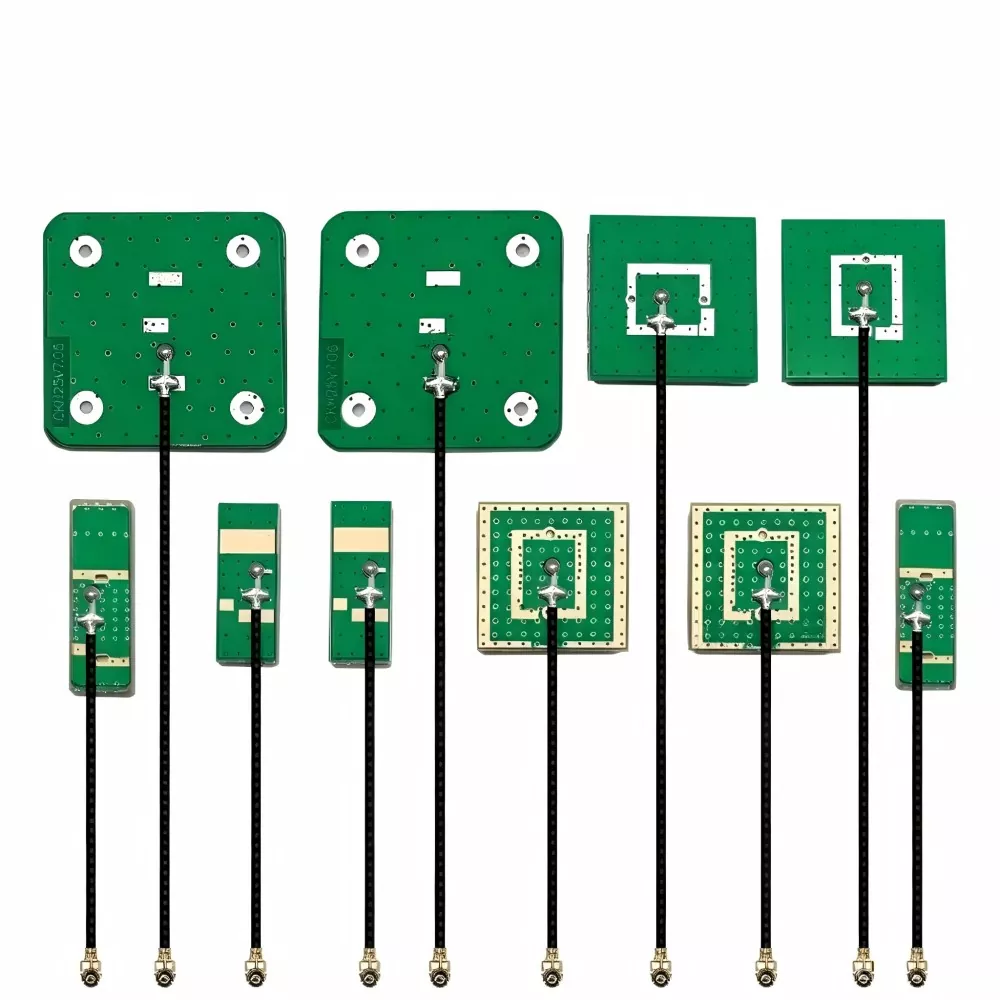

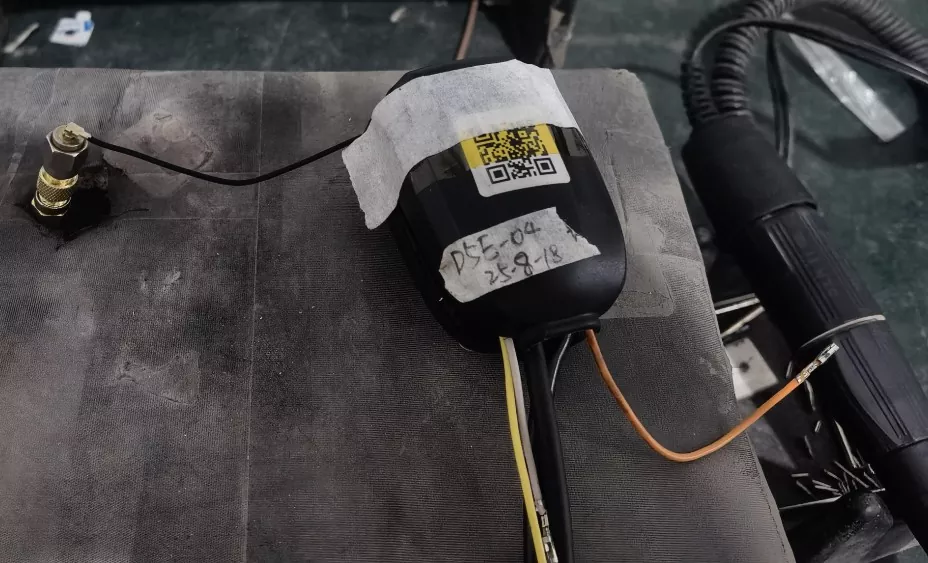

GPS BeiDou-antenne

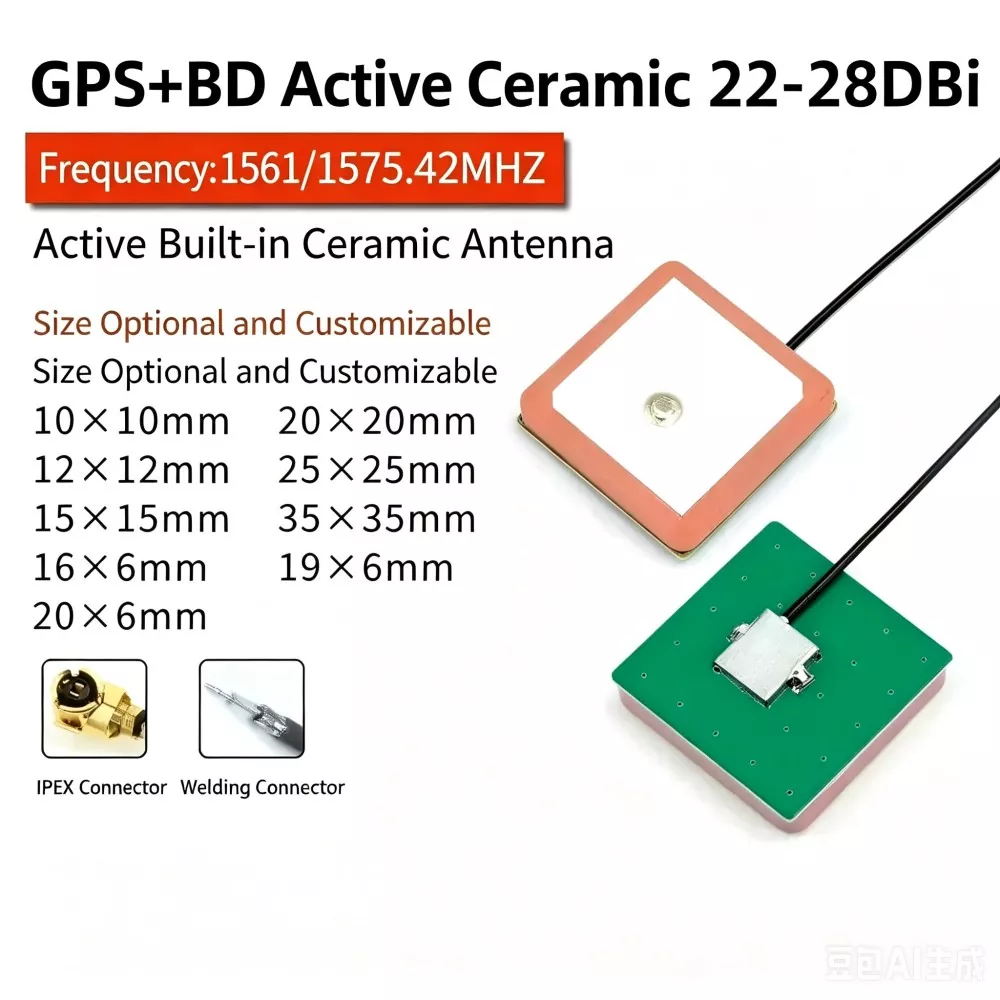

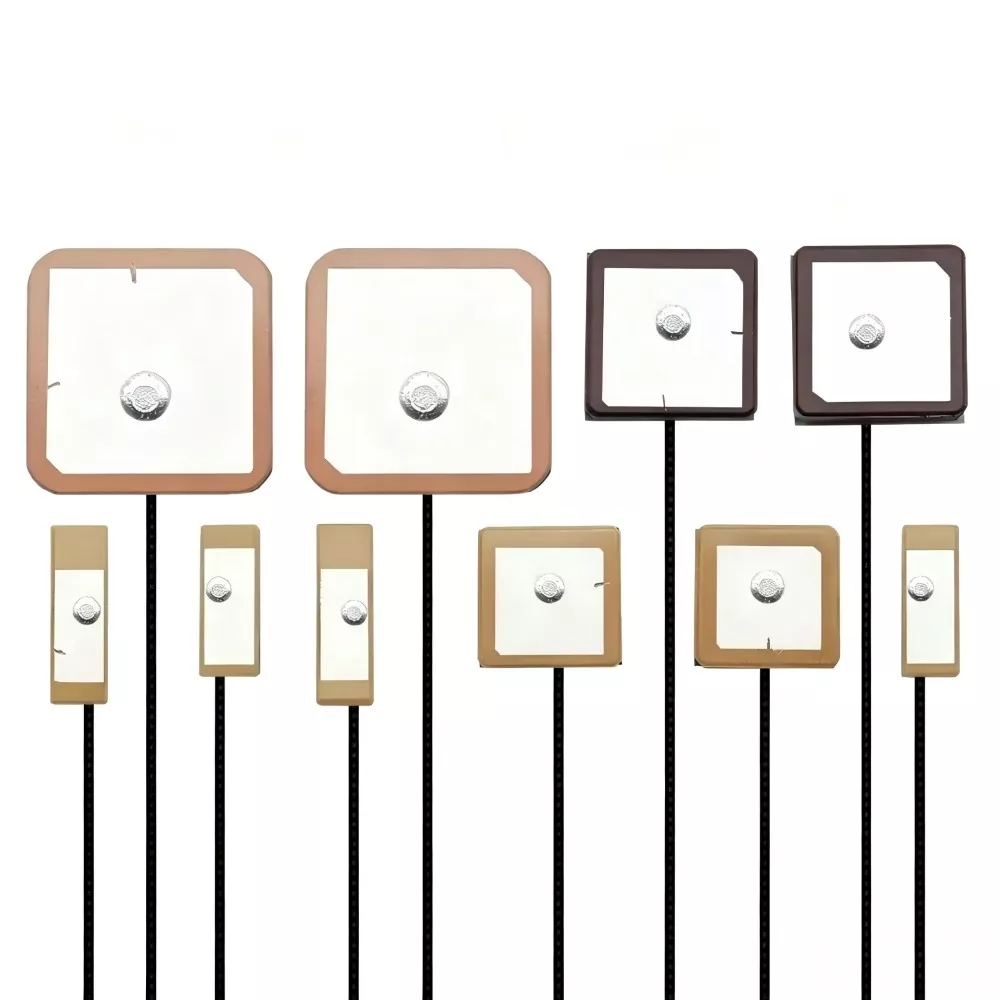

En GPS BeiDou-antenne er en RF-satellitnavigationskomponent designet til modtagelse af L1/B1-frekvenssignaler, herunder GPS L1 (1575,42 MHz) og BeiDou B1 (1561 MHz).

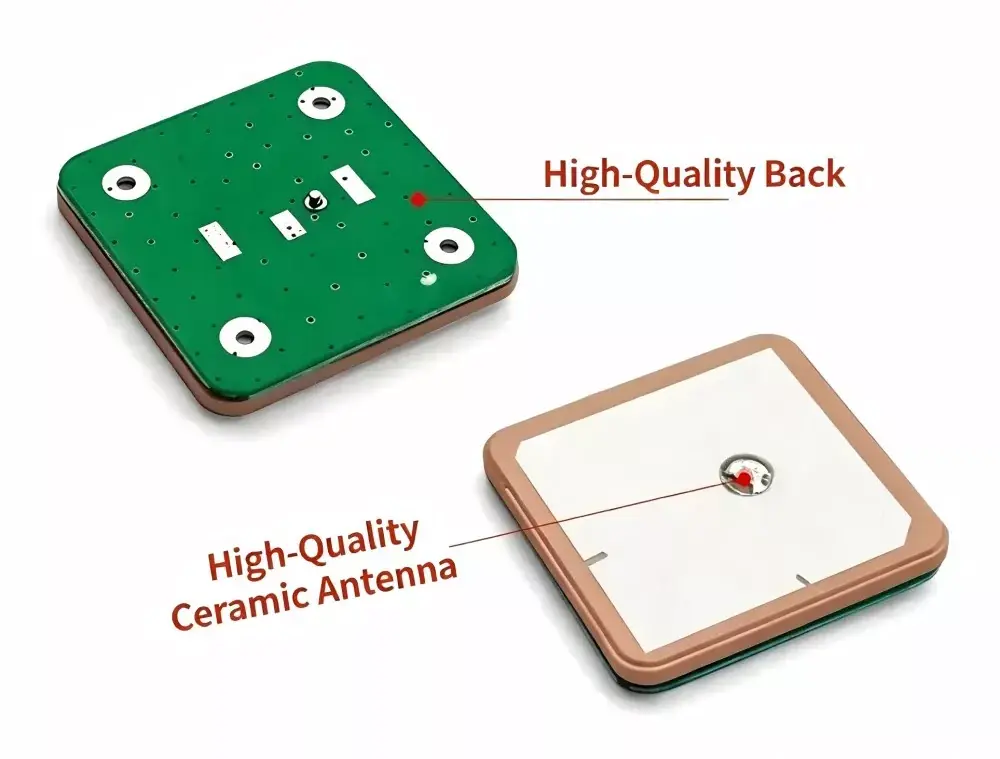

Antennen bruger typisk en keramisk dielektrisk patchstruktur med et materiale med høj permittivitet. Signalmodtagelse opnås gennem elektromagnetisk resonans mellem metalpladen og det keramiske substrat, der konverterer svage satellit-RF-signaler til støjsvage elektriske signaler til GNSS-modtagerbehandling.

Højre cirkulær polarisation (RHCP) bruges til at matche satellittransmissionskarakteristika, hvilket reducerer tab af polarisationsmismatch i dynamiske modtagemiljøer.

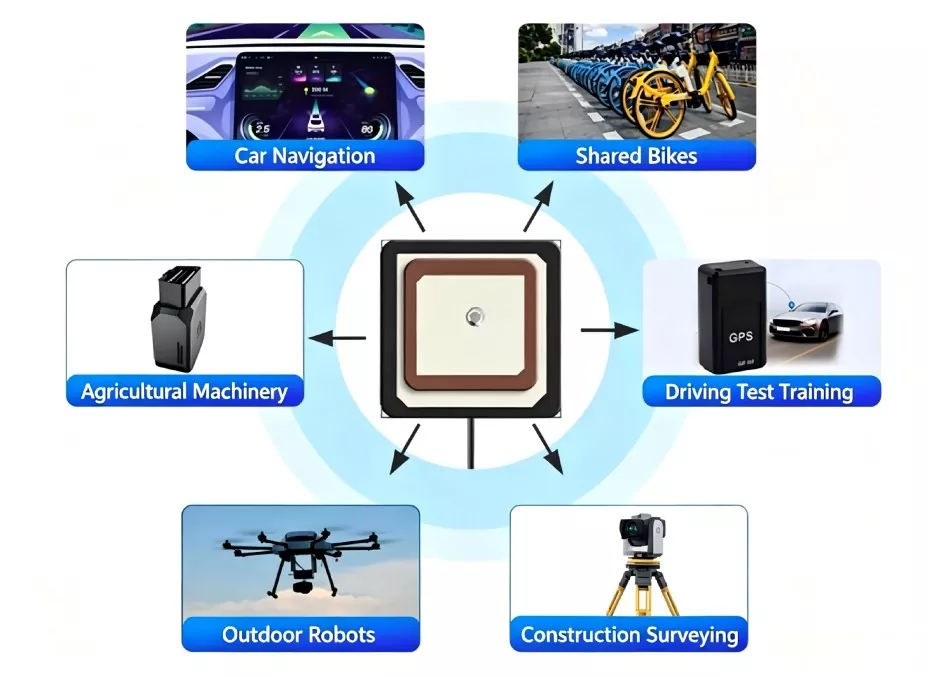

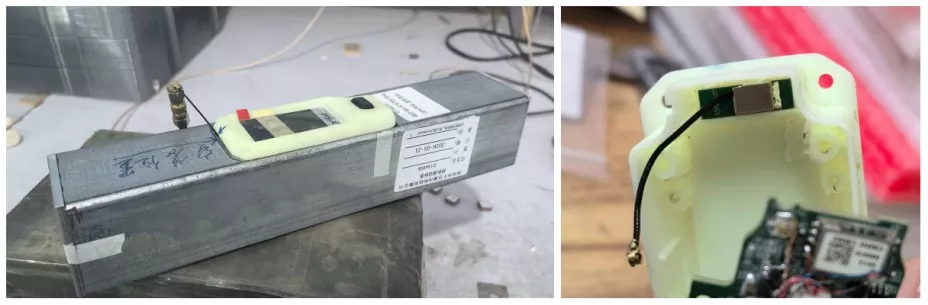

Kompatible enheder

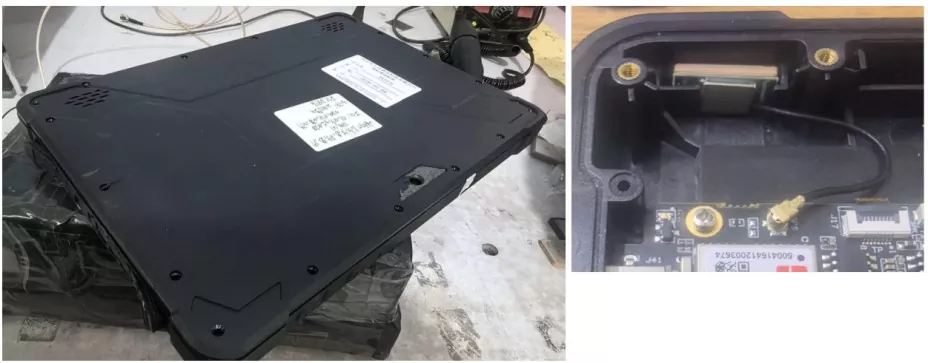

Som sourceFactory producerer vi GPS BeiDou-antenne. Den har enestående kompatibilitet og er meget udbredt i følgende enheder:

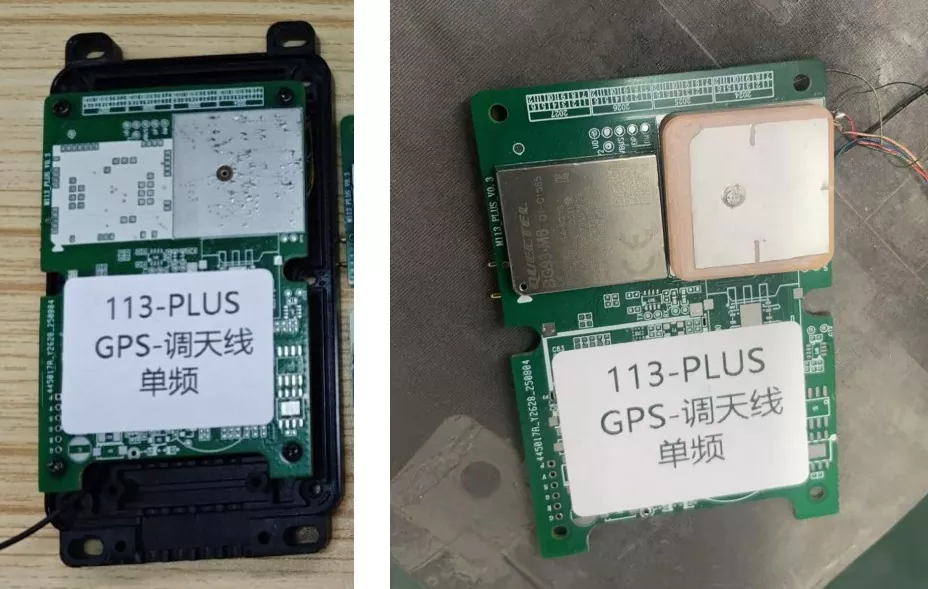

• Køretøj og rejse: Navigationssystemer i køretøjer, smarte låse til fælles cykler og el-scootere, dashcams og OBD-trackere.

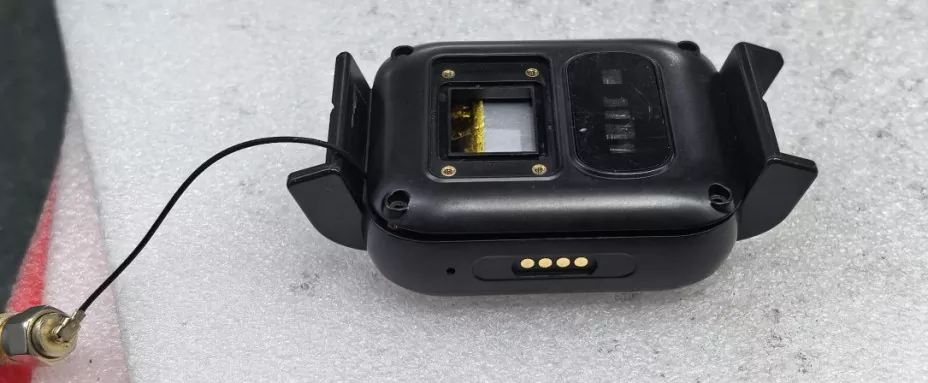

• Internet of Things og Wearables: Smartwatches, placeringsmærker for børn/ældre, miniature kæledyrssporing, aktivsporingsmærker.

• Industri og landmåling: Højpræcisions opmålings- og kortlægningsterminaler, landbrugsdroneflyvekontrollere, industrielle IoT-sensorer, håndholdte PDA'er.

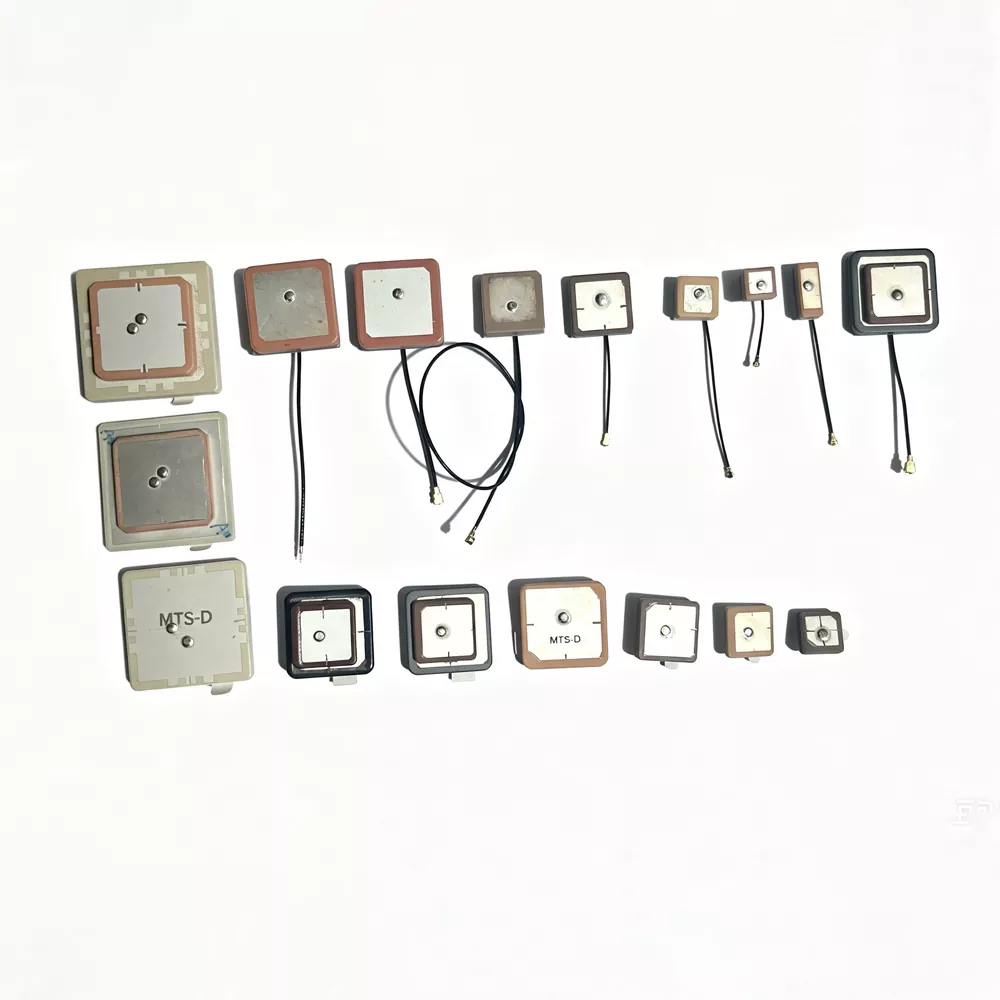

Kerne salgsargumenter og reelle målte data

Vi fabriksproduktion GPS ekstern antenne besidder følgende kernefordele:

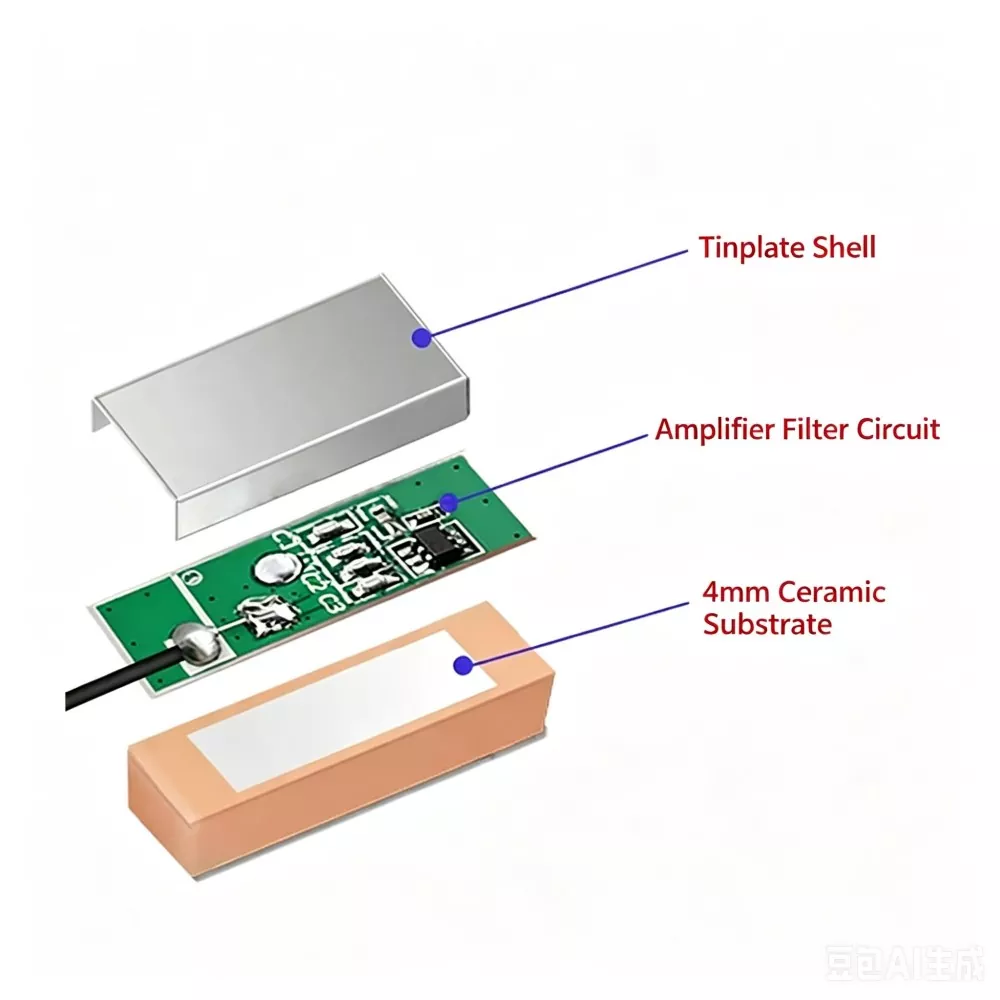

1. Den ultimative balance mellem størrelse og ydeevne: Ved hjælp af multi-layer low-temperatur co-fired ceramic (LTCC) teknologi, opretholder denne komponent en stabil resonansfrekvens selv i en ultratynd pakke, der kun måler 16×6×4,5 mm, hvilket gør den ideel til pladsbegrænsede miniature IoT-enheder.

2. Fremragende evne til at detektere svagt signal: Udstyret med en højtydende LNA (lavstøjsforstærker), er det målte støjtal (NF) ≤2,0 dB, og forstærkningen kan nå 25 dB ± 3 dB. I faktiske tests er enhedens koldstart-satellitindsamlingstid blevet reduceret til inden for 25 sekunder, og den kan stabilt optage mere end 7 satellitter selv i bymiljøer.

3. Højtemperaturstabilitet: Temperaturkoefficienten for det keramiske dielektrikum styres inden for ±30 ppm/℃. I ekstreme miljøer, der spænder fra -40℃ til 85℃, er resonansfrekvensforskydningen ≤±5 MHz – langt overlegen i forhold til konventionelle PCB-antenner.

4. Impedanstilpasning og anti-interferens: Standard 50Ω impedansdesign med VSWR ≤ 1,5; fås som ekstraudstyr med en ferritbelægning på overfladen, der tilbyder out-of-band undertrykkelse ≥ 40 dB og effektivt afskærmer bundkortet mod højfrekvent interferens, såsom DC-DC-konvertere.

Kerne tekniske specifikationer og parametre

Dybdegående sammenligning med konkurrerende produkter

1. Godkendelseskrav

Antennen skal placeres i et uhindret område. Der må ikke være store metalgenstande inden for en 30° højdevinkel over antennen. Et kontinuerligt 7 cm × 7 cm jordplan bør reserveres under antennen som en reflektor, uden routing tilladt direkte under det aktive område.

2. EMI-isolering

Hold antennen væk fra komponenter med høj støj, såsom DC-DC-konvertere, krystaloscillatorer, CPU'er og højttalere. En minimumsafstand på 2 cm anbefales.

3. Impedanskontrol

Oprethold en 50Ω styret impedans fra antennetilførselspunktet til GNSS-modulet. RF-spor skal holdes korte med jævn routing og ingen retvinklede bøjninger.

4. Orienteringskontrol

Den keramiske overflade skal vende opad og forblive parallel med jordplanet. Vippevinklen bør ikke overstige 15° for at opretholde stabile RHCP-modtagelseskarakteristika.

RF-tekniske overvejelser

1. Jordplansafhængighed

En GNSS-antenne kræver et stabilt stel. Ydeevne er direkte korreleret med jordens størrelse og symmetri.

2. Flervejs miljøfølsomhed

Bymiljøer introducerer signalreflektionsveje, der forringer positioneringsnøjagtigheden og øger fortynding af præcision (DOP).

3. LNA-bidrag

Støjsvag forstærkerforstærkning forbedrer optagelsesfølsomheden, men øger også modtageligheden for interferens uden for båndet, hvis filtreringen er utilstrækkelig.

4. Frekvensstabilitet

Keramiske dielektriske temperaturkoefficienter påvirker resonansdrift under termiske cykliske forhold.

Hvordan vælger man det rigtige produkt?

Når du vælger en ekstern GPS-antenne, skal du overveje følgende nøglefaktorer:

1. Frekvens og polarisering Bekræft, om enheden kræver GPS L1, BeiDou B1 eller dobbeltfrekvensunderstøttelse. Bland ikke cirkulært polariserede GNSS-antenner med lineært polariserede antenner såsom 2.4G-typer, da dette vil resultere i mismatch og forringet modtagelse.

2. Installationsplads Til kompakte enheder bruges en keramisk antenne typisk på grund af dens lille formfaktor. For omkostningsfølsomme applikationer med tilstrækkelig plads kan PCB-antenner overvejes. I komplekse RF-miljøer giver keramiske antenner mere stabil ydeevne.

3. Aktivt eller passivt design Hvis enheden har et metalkabinet eller en lang RF-tilførselsledning (>1 m), anbefales en aktiv antenne med en integreret LNA for at kompensere for signaltab.

4. Valideringsdata Udvælgelsen bør baseres på målt feltpræstation (f.eks. satellitopsamling, C/N0, koldstartstid), ikke kun laboratoriespecifikationer.

Hvorfor vælge os (Qianmu Communications)?

• Direkte levering fra kildefabrikken: Vi afviser mellemhandlernes fortjenstmargener og tilbyder yderst konkurrencedygtige priser ab fabrik med fleksible MOQ'er.

• Stærke R&D- og tilpasningsmuligheder: Vi har et team af professionelle RF-ingeniører, som hurtigt kan tilpasse den keramiske chipstørrelse, sølvlagsformen og LNA-forstærkningen baseret på din ID-struktur og PCB-layout.

• Real-case validering: Vores produkter er med succes blevet integreret i forsyningskæderne for adskillige førende cykel-deling, navigation i køretøjer og smarte bærbare mærker, hvilket løser utallige problemer såsom "langsom stjernesøgning og hyppigt tab af stjerne." Problem.

• Fuld livscyklustjenester: Vi yder teknisk support fra ét sted – lige fra simuleringer af impedanstilpasning før salg og antennelayoutvejledning til hurtig analyse af defekte produkter efter salg.

FAQ

Q1: Kan keramiske antenner i forskellige frekvensbånd bruges i flæng?

A: Nej. GNSS-antenner og 2,4G/5,8G-antenner bruger forskellige polarisationstyper og betjeningsmekanismer. GNSS-antenner er typisk RHCP, mens 2.4G/5.8G-antenner er lineært polariserede. Uoverensstemmelse mellem polarisering og frekvens resulterer i betydelig signalforringelse eller tab af satellitlås.

Q2: Hvorfor påvirker antennestørrelse ydeevnen?

A: Keramisk antenneydelse er relateret til effektivt udstrålingsområde og dielektrisk konstant. Et større keramisk volumen forbedrer generelt forstærkningen og følsomheden. I kompakte designs kan ydeevnen dog delvist optimeres gennem antennetuning og jordplansdesign.

Q3: Hvad er impedansen af ​​den eksterne GPS-antenne?

A: Standarddesignimpedansen er 50Ω, som er almindeligt anvendt i GNSS RF front-end-systemer. Tilpassede impedansværdier kan understøttes afhængigt af matchningskrav på systemniveau.

Q4: Hvordan verificeres installationens ydeevne?

Sv: Evaluering er typisk baseret på GNSS-modtagermålinger såsom antal satellitindsamlinger, SNR (signal-til-støj-forhold) og koldstartstid under åben himmel. For stabil drift forventes flere satellitlåse og konsistente C/N0-værdier i et standardtestmiljø
