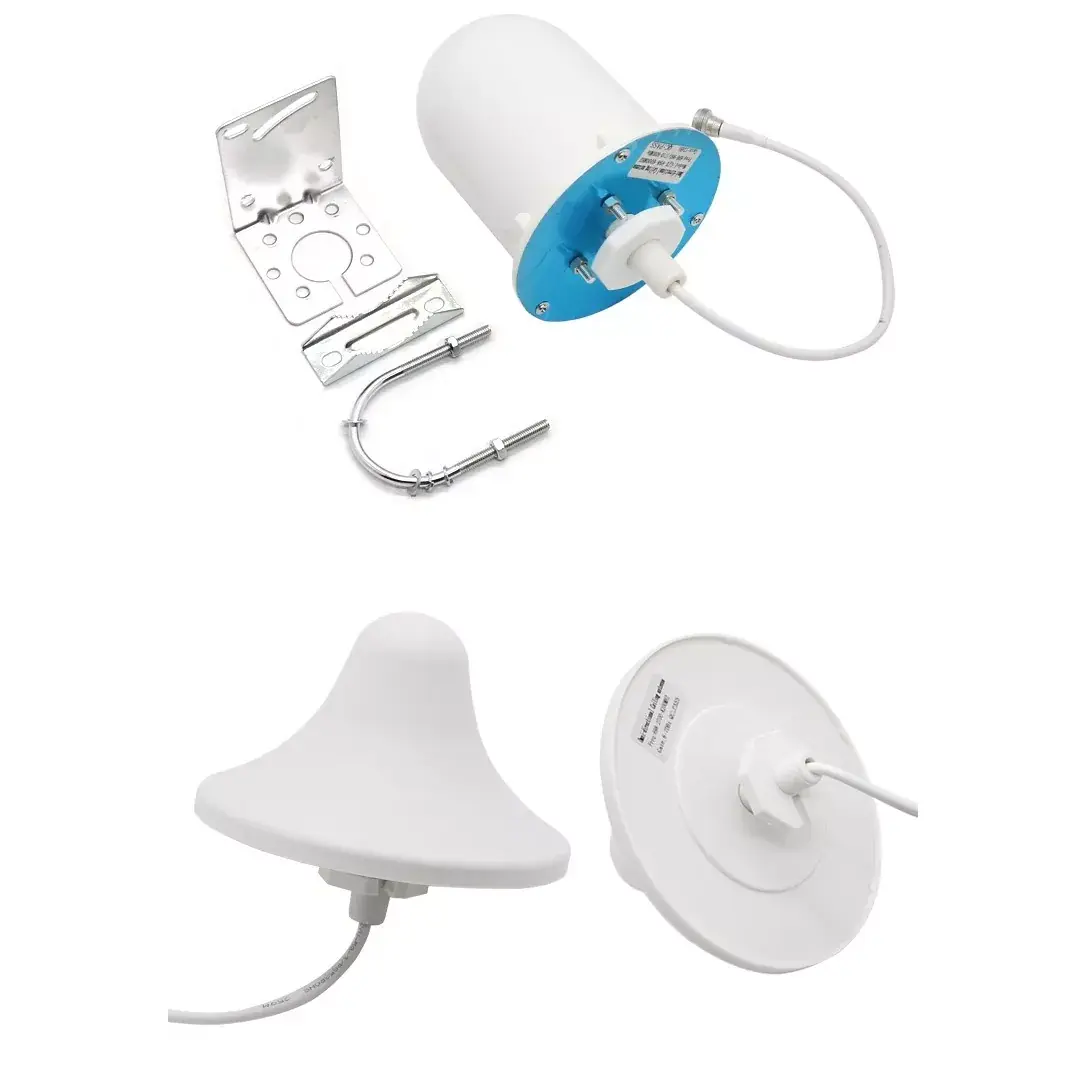

Loftmonteringsantenne

Loftmonteringsantenne er indendørs loftmonterede rundstrålende radiofrekvensantenner. Qianmu Communications selvudviklede loftsmonterede antenne har et integreret cirkulært loftdesign med præcise rene kobberoscillatorer og meget isolerede reflektorbagplader indeni og er en passiv bredbåndskommunikationsantenne. Produktet kan indlejres direkte i loftet for at opnå 360° ensartet signalstråling under hensyntagen til både installationsæstetik og fuld dækningsevne, og er bredt kompatibelt med indendørs WiFi, Bluetooth, 4G-signalforstærkning og hele husets netværkssystemer. Qianmu kommunikationsloftsmonterede antenne med en ren kobberoscillator + flammehæmmende ABS-husproces er perfekt kompatibel med forskellige kommercielle indendørs netværksprojekter såsom hoteller, kontorbygninger, indkøbscentre, fabrikker osv.

Arbejdsprincip

Den tusindmaskede kommunikations-loftsmonterede antenne opnår stabil signaltransmission og -modtagelse gennem den dobbelte mekanisme med koaksial fødeoscillatorstråling og bundrefleksionsaggregering. Den indre struktur er opdelt i fire lag: fødestik, strålingsoscillator, isolationsreflektor og beskyttelseshus. Hver præstationsparameter måles i det ekkofrie kammer, ingen falske parametre er markeret:

1. Bredbåndsoscillatorresonansprincip: Ved at bruge ringformede rundstrålende kobberoscillatorer, der dækker de dobbelte WiFi-standardfrekvensbånd på 2400-2500 MHZ og 5150-5850 MHZ, er den målte stående frekvensbåndsbølge overordnet ≤1,4, hvor der ikke er nogen reson, og der vil ikke være nogen reson, og der vil ikke være nogen reson, og der vil ikke være nogen reson. 5G-frekvensbåndet kan ikke findes i nogle områder.

2. Bundrefleksionsbølgekoncentration: En metalreflektionsbagplade er tilføjet til bunden af ​​antennen for at modvirke signaltabet forårsaget af loftets metalkøle og loftets aluminiumspanel opad. Den målte lodrette nedadgående signaldæmpning reduceres med 70 %, 90 % af den trådløse energi stråler ud i det indendørs rum, og dækningsafstanden øges med 30 % ved samme effekt.

3. 360° ensartet strålingsmekanisme: Symmetrisk layout af cirkulære oscillatorer, horisontal strålingsfluktuation ≤1,2dB, intet dækningsubalanceproblem med stærkt signal på den ene side og intet netværk på den anden side, målt signalstyrkeforskel inden for en 10-meters radius højst 5dBm.

4. Isolerende anti-interferens struktur design: Et ekstra absorberende bomuldslag er tilføjet inde i huset for at isolere elektromagnetisk støj genereret af kontakter og ledninger i computerrummet over loftet. I tætte AP-netværksscenarier reduceres co-frekvensinterferens med 40 %, og netværkshastigheden for flere brugere, der er tilsluttet samtidigt, falder ikke væsentligt.

5. Materialestruktur med bred temperaturstabilitet: Flammehæmmende ABS-hus + alkobberoscillator, testet i 72 timers høj- og lavtemperaturældning fra -30 °C til +65 °C, oscillator ingen oxidation, frekvensafvigelsesfejl ≤±3MHz, ydeevnen falder ikke i et lukket højtemperaturmiljø på lang sigt.

Kompatibel med understøttende udstyr

Denne loftsmonterede antenne er kompatibel med langt de fleste indendørs trådløse kommunikationsenheder på markedet. Tekniske ændringer kræver ikke yderligere adaptertilbehør og kan tilsluttes direkte til brug:

1. Kommercielle trådløse enheder: Enterprise dual-band trådløs AP, højeffekt WiFi-router, hotel AC trådløs controller, loftmonteret trådløs router

2. Signalforbedringsudstyr: 2,4G/5G signalforstærker, 4G/5G indendørs mikrobasestation, mobiltelefonsignalforstærker, Bluetooth-forstærkningsgateway

3. Iot-netværksudstyr: Bluetooth-gateway, LoRa indendørs indsamlingsbasestation, industriel 2,4G-sensorgateway, campus iot central kontrolvært

4. Teknisk tilbehør til svagstrøm: radiofrekvensstrømdeler, kobler, indendørs feeder, netværksudvidelsesmodul til svagstrømsboks

Komplet installations- og brugsvejledning

(1) Nøglepunkter for planlægning før installation

1. Lokaliseringsplanlægning: I åbne rum har hver loftmonteret antenne en effektiv dækningsradius på 8-12 meter. I hotelværelser med mange skillevægge placeres én antenne for hver 6.-8. meter.

2. Undgå loft: Installer for at undgå metalrør, stærke elektriske kabler og koblingsudstyr inde i loftet for at reducere elektromagnetisk interferens;

3. Krav til ledningsføring: Brug 50Ω standard RF-feedere, hvor hver feederlængde kontrolleres inden for 15 meter for at undgå for stort signaltab.

(2) Trin-for-trin proces til loftsinstallation

1. Boring: Lav et cirkulært hul med en diameter på 30 mm i gipspladen/aluminiumsloftet gennem radiofrekvensføderen;

2. Ledningsføring: Tilslut den ene ende af føderen til SMA-grænsefladen på bagsiden af ​​den loftmonterede antenne og stram den for at forhindre, at den løsner sig;

3. Fastgørelse: Skub antennens hoveddel nede fra loftet ind i hullet, med bagsiden snap på toppen af ​​loftpanelet, automatisk låsning og fastgørelse;

4. Rear-end docking: Slut den anden ende af feederen til det trådløse AP, signalforstærkerens RF-port, og tænd for enheden;

5. Faktisk måling og accept: Brug en signaltester til at teste signalstyrken for dækningsområdet. Intervallet på -40 til -70 DBM betragtes som kvalificeret dækning.

(3) Notater efter vedligeholdelse

1. Tjek hver sjette måned for løse antenneklemmer og oxiderede fødesamlinger;

2. I fugtige kældre og køkkenindstillinger, fjern og rengør kabinettet for støvfjernelse hvert år for at undgå støvophobning, der påvirker strålingseffektiviteten;

3. Undlad at stable metalplader eller ledninger over antennen, hvilket vil reducere den trådløse dækning betydeligt.

FAQ Ofte stillede spørgsmål

Q1: Hvilke enheder er denne loftmonterede antenne kompatibel med?

A1: Den loftmonterede Qianmu-kommunikationsantenne er kompatibel med langt de fleste 50Ω RF-interfaceenheder såsom dual-band trådløse aps, højeffekt WiFi-signalforstærkere, 4G indendørs mikrobasestationer osv. Den kan matches direkte til kommercielle trådløse dækningsprojekter i hoteller og kontorbygninger.

Spørgsmål 2: Har du brug for professionelt værktøj til installation af loftmonteringsantenne? Kan en enkelt person udføre arbejdet?

A2: Der kræves ingen komplekse værktøjer. Kun en lille elektrisk boremaskine er nødvendig for at lave huller, og snap-fit ​​strukturen er fast. En person kan færdiggøre installationen af ​​en loftmonteret antenne på 5 minutter. Produktet leveres med en installationsmanual, og selv bygningsarbejdere uden forudgående erfaring kan forstå betjeningstrinene.

Q3: Kan antennegrænsefladen, shell-LOGO og emballage tilpasses?

A3: Fuldt tilpasselig. Som kildefabrikken kan vi udskifte alle typer RF-grænseflader af SMA/N/BNC efter behov, understøtte silketryk af kundemærke LOGO på skallen, tilpasset neutral eksportemballage, farveboksemballage, og minimumsordremængden for OEM/ODM brugerdefinerede ordrer kan forhandles.

Q4: Hvordan kan vi bekræfte den faktiske dækningsafstand for den loftmonterede antenne? Kan vi levere de målte data?

A4: Ja. Hvert parti af loftsantenner leveres med en radiofrekvens-ekkofri kammertestrapport sammen med dækningstestvideo og signalstyrkedata for forskellige hjemlige hoteller og kontorbygninger. Alle parametre er reelle og verificerbare, og kunder kan sende prøver tilbage til selvtest og sammenligning.
